配电箱及开关箱、电器与维护安全技术

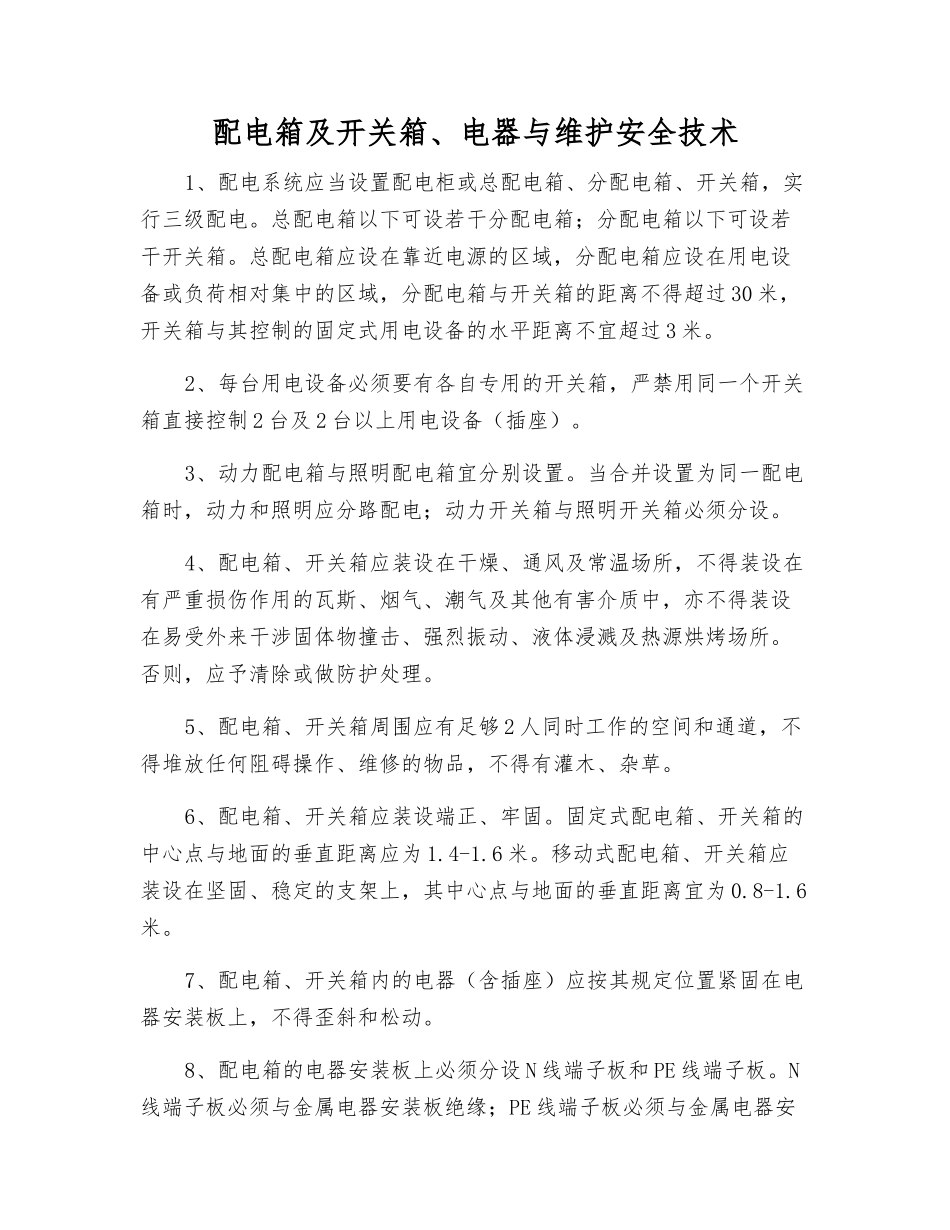

配电箱及开关箱、电器与维护安全技术1、配电系统应当设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过 30 米，开关箱与其控制的固定式用电设备的水平距离不宜超过 3 米。2、每台用电设备必须要有各自专用的开关箱，严禁用同一个开关箱直接控制 2 台及 2 台以上用电设备（插座）。3、动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱时，动力和照明应分路配电；动力开关箱与照明开关箱必须分设。4、配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来干涉固体物撞击、强烈振动、液体浸溅及热源烘烤场所。否则，应予清除或做防护处理。5、配电箱、开关箱周围应有足够 2 人同时工作的空间和通道，不得堆放任何阻碍操作、维修的物品，不得有灌木、杂草。6、配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为 1.4-1.6 米。移动式配电箱、开关箱应装设在坚固、稳定的支架上，其中心点与地面的垂直距离宜为 0.8-1.6米。7、配电箱、开关箱内的电器（含插座）应按其规定位置紧固在电器安装板上，不得歪斜和松动。8、配电箱的电器安装板上必须分设 N 线端子板和 PE 线端子板。N线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。进出线中的 N 线必须通过 N 线端子板连接；PE 线必须通过 PE 线端子板连接。9、配电箱、开关箱内的连接线必须采纳铜芯绝缘导线。导线绝缘的颜色标志按法律规范第 5.1.11 条要求配置并排列整齐；导线分支接头不得采纳螺栓压接，应采纳焊接并做绝缘包扎，不得有外露带电部分。10、配电箱、开关箱内的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过 PE 线端子板与 PE 线做电气连接，金属箱门与金属箱体必须通过采纳编织软铜线做电气连接。11、配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面。进线口和出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采纳橡皮护套绝缘电缆，不得有接头。12、配电箱、开关箱外形结构应能防雨、防尘。13、配电箱、开关箱...
