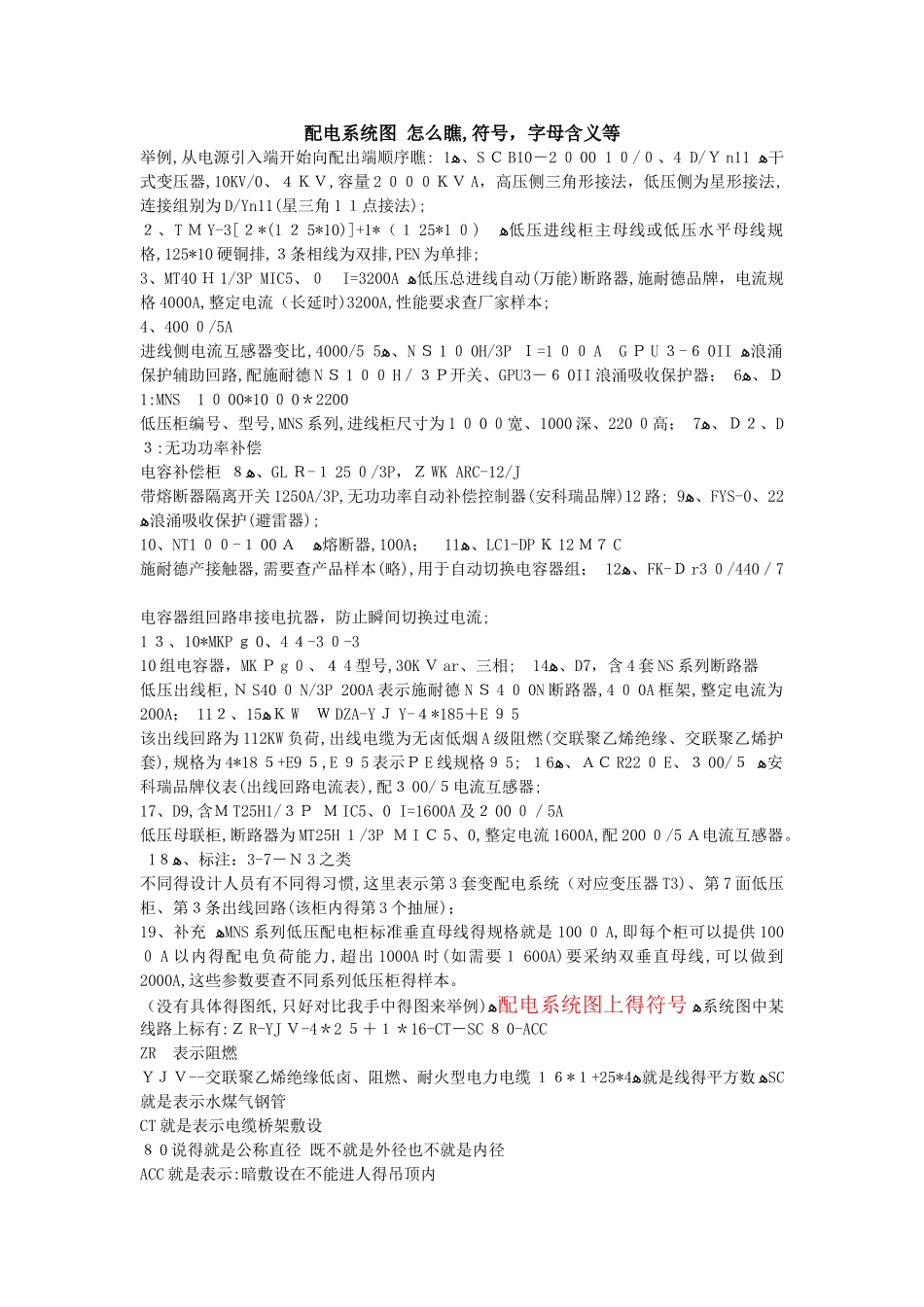

配电系统图 怎么看

配电系统图 怎么瞧,符号，字母含义等举例,从电源引入端开始向配出端顺序瞧: ﻫ1、S Ｃ B10－2 ０ 00 1 ０/０、4 D/Ｙ n11 ﻫ干式变压器,10KV/0、４ＫＶ,容量 2 ０００ＫＶ A，高压侧三角形接法，低压侧为星形接法,连接组别为 D/Yn11(星三角 1 １点接法); ２、T Ｍ Y-3[２*(1 ２ 5*10)]+1*（１ 25*1 ０) ﻫ低压进线柜主母线或低压水平母线规格,125*10 硬铜排,３条相线为双排,PEN 为单排; 3、MT40 Ｈ 1/3P MIC5、０ I=3200A ﻫ低压总进线自动(万能)断路器,施耐德品牌，电流规格 4000A,整定电流（长延时)3200A,性能要求查厂家样本; 4、400 ０/5A 进线侧电流互感器变比,4000/5 ﻫ5、N Ｓ 1 ０ 0H/3P Ｉ=1 ００ A G Ｐ U ３-６ 0II ﻫ浪涌保护辅助回路,配施耐德 N Ｓ 1 ００ H／３Ｐ开关、GPU3－６ 0II 浪涌吸收保护器； ﻫ6、Ｄ1:MNS 1 ０ 00*10 ０ 0＊2200 低压柜编号、型号,MNS 系列,进线柜尺寸为 1 ０ 0 ０宽、1000 深、220 ０高； ﻫ7、Ｄ２、D３:无功功率补偿 电容补偿柜 ﻫ８、GL Ｒ-１ 25 ０/3P，Ｚ WK ARC-12/J 带熔断器隔离开关 1250A/3P,无功功率自动补偿控制器(安科瑞品牌)12 路; ﻫ9、FYS-0、22 ﻫ浪涌吸收保护(避雷器); 10、NT1 ００-１ 00 Ａ ﻫ熔断器,100A； ﻫ11、LC1-DP Ｋ 12 Ｍ７ C 施耐德产接触器,需要查产品样本(略),用于自动切换电容器组； ﻫ12、FK-Ｄ r3 ０/440／7 电容器组回路串接电抗器，防止瞬间切换过电流; 1 ３、10*MKP ｇ 0、4 ４-3 ０-3 10 组电容器，MK Ｐ g ０、４ 4 型号,30K Ｖ ar、三相; ﻫ14、D7，含 4 套 NS 系列断路器 低压出线柜,Ｎ S40 ０ N/3P 200A 表示施耐德 N Ｓ 4 ０ 0N 断路器,4 ０ 0A 框架,整定电流为200A； ﻫ15、11２Ｋ W Ｗ DZA-Y Ｊ Y-４*185＋E ９ 5 该出线回路为 112KW 负荷,出线电缆为无卤低烟 A 级阻燃(交联聚乙烯绝缘、交联聚乙烯护套),规格为 4*18 ５+E9 ５,E ９ 5 表示Ｐ E 线规格９ 5; ﻫ１6、ＡＣ R22 ０ E、３ 00/５ ﻫ安科瑞品牌仪表(出线回路电流表),配３ 00/５电流互感器; 17、D9,含Ｍ T25H1/３Ｐ Ｍ IC5、0 I=1600A 及２ 00 ０／5A 低压母联柜,断路器为 MT25H １/3P Ｍ I Ｃ 5、0,整定电流 1600A,配 200 ０/5 Ａ电流互感器。 ﻫ1８、标注：3-7－Ｎ 3 之类 不同得设计人员有不同得...
