酒店满堂红模板支撑设计方案

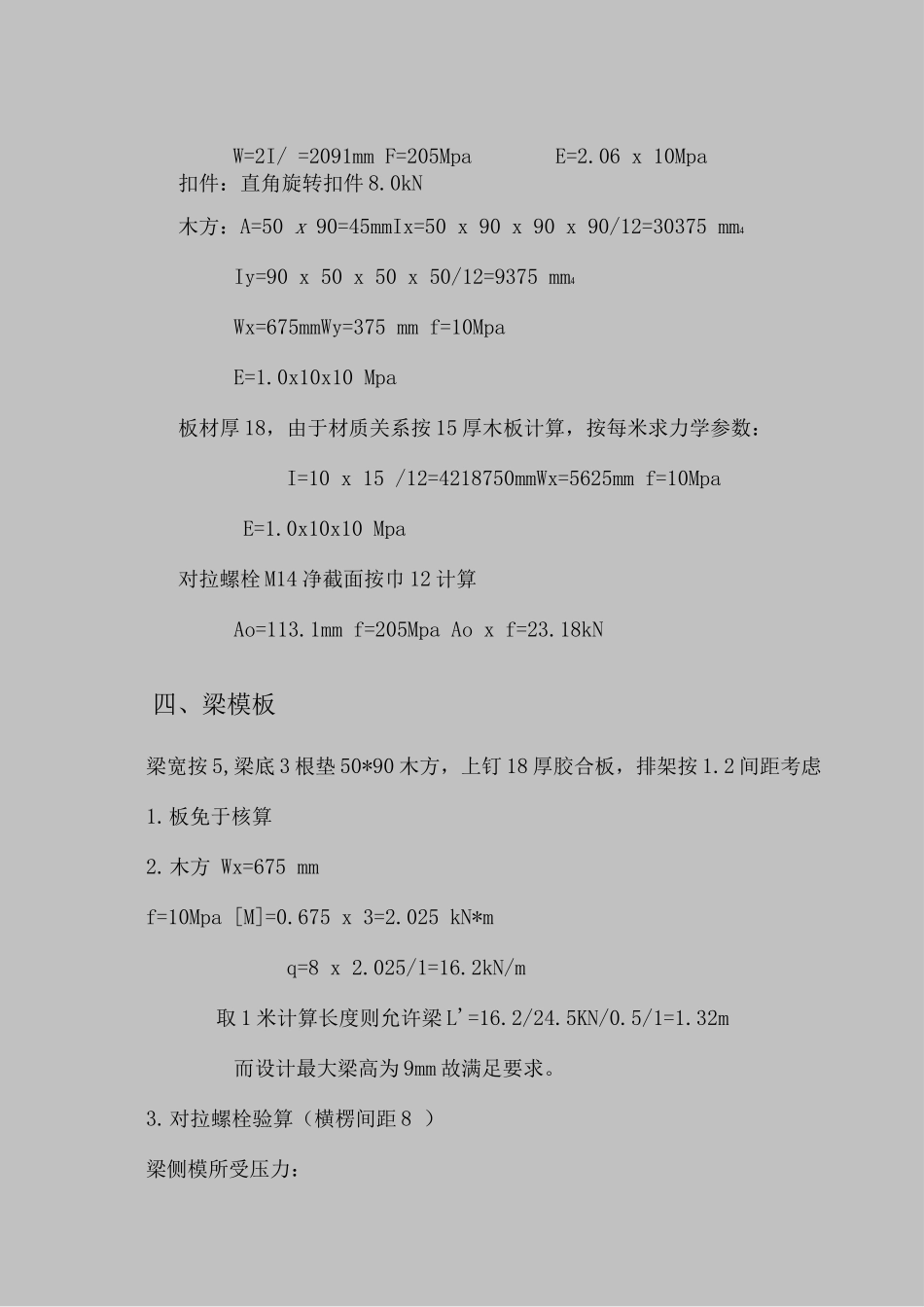

模板施工方案一、编制依据：1.1 国家现行《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-21 )及相关现行施工法律规范。1.2 上海 AA 国际会议中心暨酒店施工图纸。二、模板支撑体系设计说明：2.1 上海 AA 国际会议中心暨酒店模板支撑采纳“满堂红”体系：排架间距 10 x 10，步距 18;2.2 验算：立杆稳定性验算(取 1m 计算面积)1.相关参数：扣件：直角，旋转扣件(抗滑)为 8.0KN钢管：巾 48t=3.5mmA=4.89cm2.按不组合风荷载时：N/巾 A48-45.5>45.5 )/64=50191mm4扣件：直角旋转扣件 8.0kN木方：A=50 x 90=45mmIx=50 x 90 x 90 x 90/12=30375 mm4Iy=90 x 50 x 50 x 50/12=9375 mm4Wx=675mmWy=375 mm f=10MpaE=1.0x10x10 Mpa板材厚 18，由于材质关系按 15 厚木板计算，按每米求力学参数：I=10 x 15 /12=4218750mmWx=5625mm f=10MpaE=1.0x10x10 Mpa对拉螺栓 M14 净截面按巾 12 计算Ao=113.1mm f=205Mpa Ao x f=23.18kN四、梁模板梁宽按 5,梁底 3 根垫 50*90 木方，上钉 18 厚胶合板，排架按 1.2 间距考虑1.板免于核算2.木方 Wx=675 mmf=10Mpa [M]=0.675 x 3=2.025 kN*mq=8 x 2.025/1=16.2kN/m取 1 米计算长度则允许梁 L'=16.2/24.5KN/0.5/1=1.32m而设计最大梁高为 9mm 故满足要求。3.对拉螺栓验算（横楞间距 8 ）梁侧模所受压力：W=2I/ =2091...
