钢屋面板安装方案

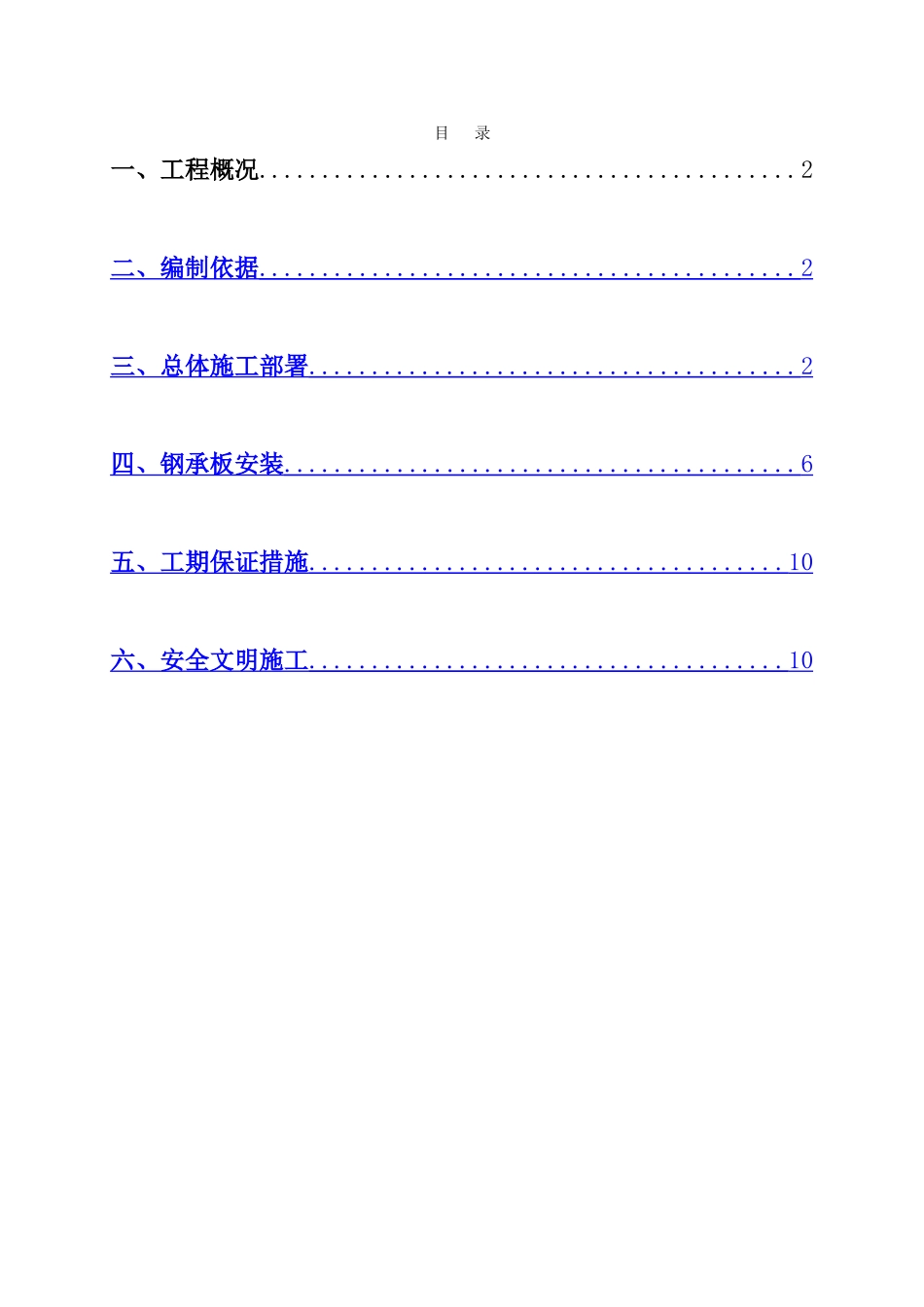

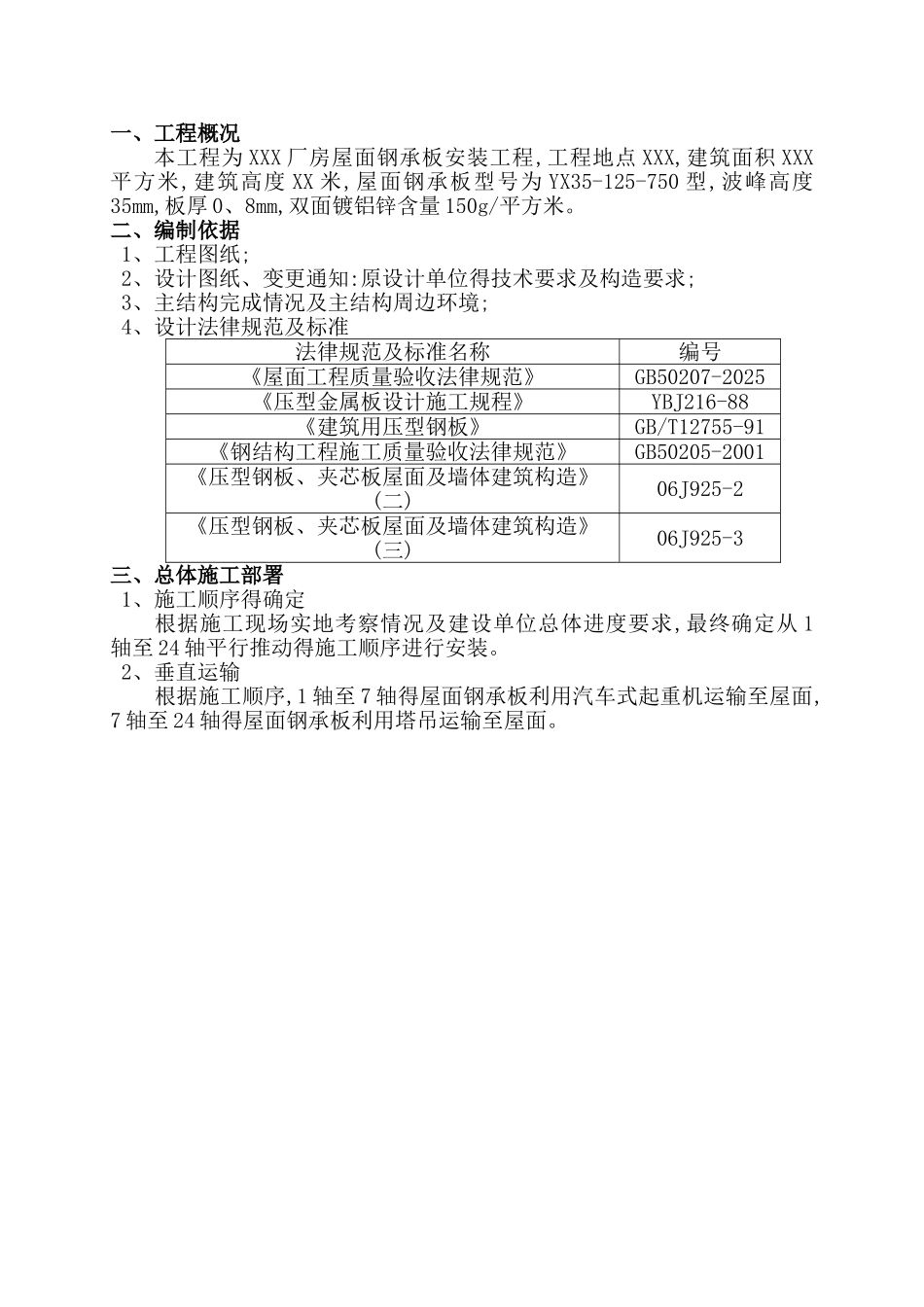

目 录一、工程概况...........................................2二、编制依据 ........................................... 2 三、总体施工部署 ....................................... 2 四、钢承板安装 ......................................... 6 五、工期保证措施 ...................................... 10 六、安全文明施工 ...................................... 10 一、工程概况本工程为 XXX 厂房屋面钢承板安装工程,工程地点 XXX,建筑面积 XXX平方米,建筑高度 XX 米,屋面钢承板型号为 YX35-125-750 型,波峰高度35mm,板厚 0、8mm,双面镀铝锌含量 150g/平方米。二、编制依据1、工程图纸;2、设计图纸、变更通知:原设计单位得技术要求及构造要求;3、主结构完成情况及主结构周边环境;4、设计法律规范及标准法律规范及标准名称编号《屋面工程质量验收法律规范》GB50207-2025《压型金属板设计施工规程》YBJ216-88《建筑用压型钢板》GB/T12755-91《钢结构工程施工质量验收法律规范》GB50205-2001《压型钢板、夹芯板屋面及墙体建筑构造》(二)06J925-2《压型钢板、夹芯板屋面及墙体建筑构造》(三)06J925-3三、总体施工部署1、施工顺序得确定根据施工现场实地考察情况及建设单位总体进度要求,最终确定从 1轴至 24 轴平行推动得施工顺序进行安装。2、垂直运输根据施工顺序,1 轴至 7 轴得屋面钢承板利用汽车式起重机运输至屋面,7 轴至 24 轴得屋面钢承板利用塔吊运输至屋面。3、施工场地布置四、钢承板安装1、材料及设备序号主要材料及设备1YX35-125-750 彩钢板序 号板长(mm)部 位17200天窗顶29235屋面39070屋面47570屋面56125屋面64065屋面710950附房2进口自攻螺钉 Φ5、5*30,间距两个波峰3452、技术准备2、1 仔细审读排版图及节点构造要求。2、2 技术人员向操作工人进行安装技术交底。2、3 安装前对劳动保护用品检查与安全教育。2、4 向各安装班组发放施工资料。2、5 安装前得主体结构体系及主次檩条系统须满足安装条件并验收合格。 3、场地准备3、1 按施工组织要求,对堆放场地条件、运输车辆与吊装机械行走路线、钢承板提升位置进行全面检查,以保证通行运输与垂直运输畅通。3、2 堆放场地要求平整,不积水、不阻碍交通。3、3 施工道路要求雨季可使用,允许大型车辆通过与回转。 4、材料堆放4、1 板材堆放设在安装点得相近点,避开长距离运输。4、2 板材宜随进度运到堆放点、避开在施工场...
