钢支撑施工方案

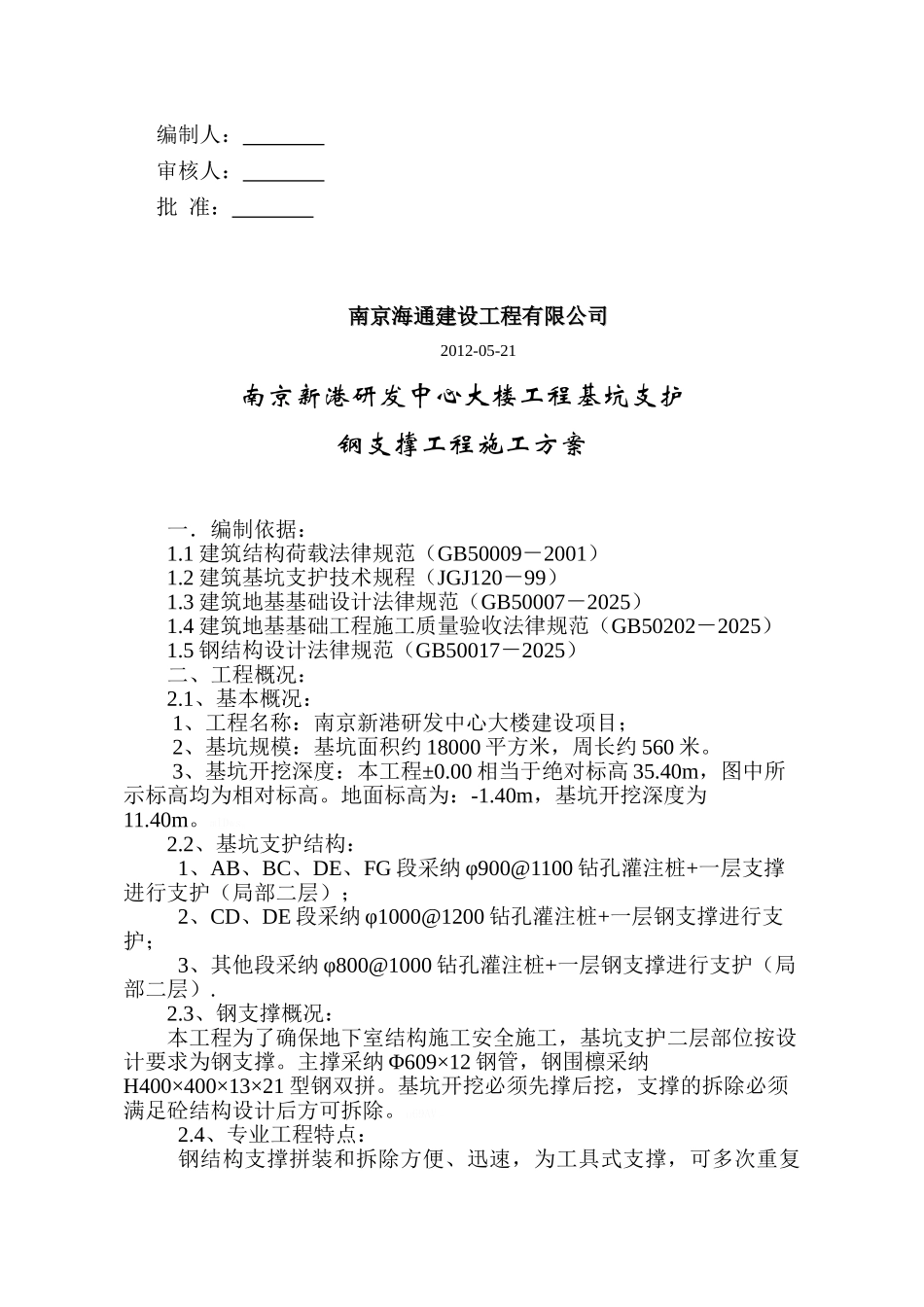

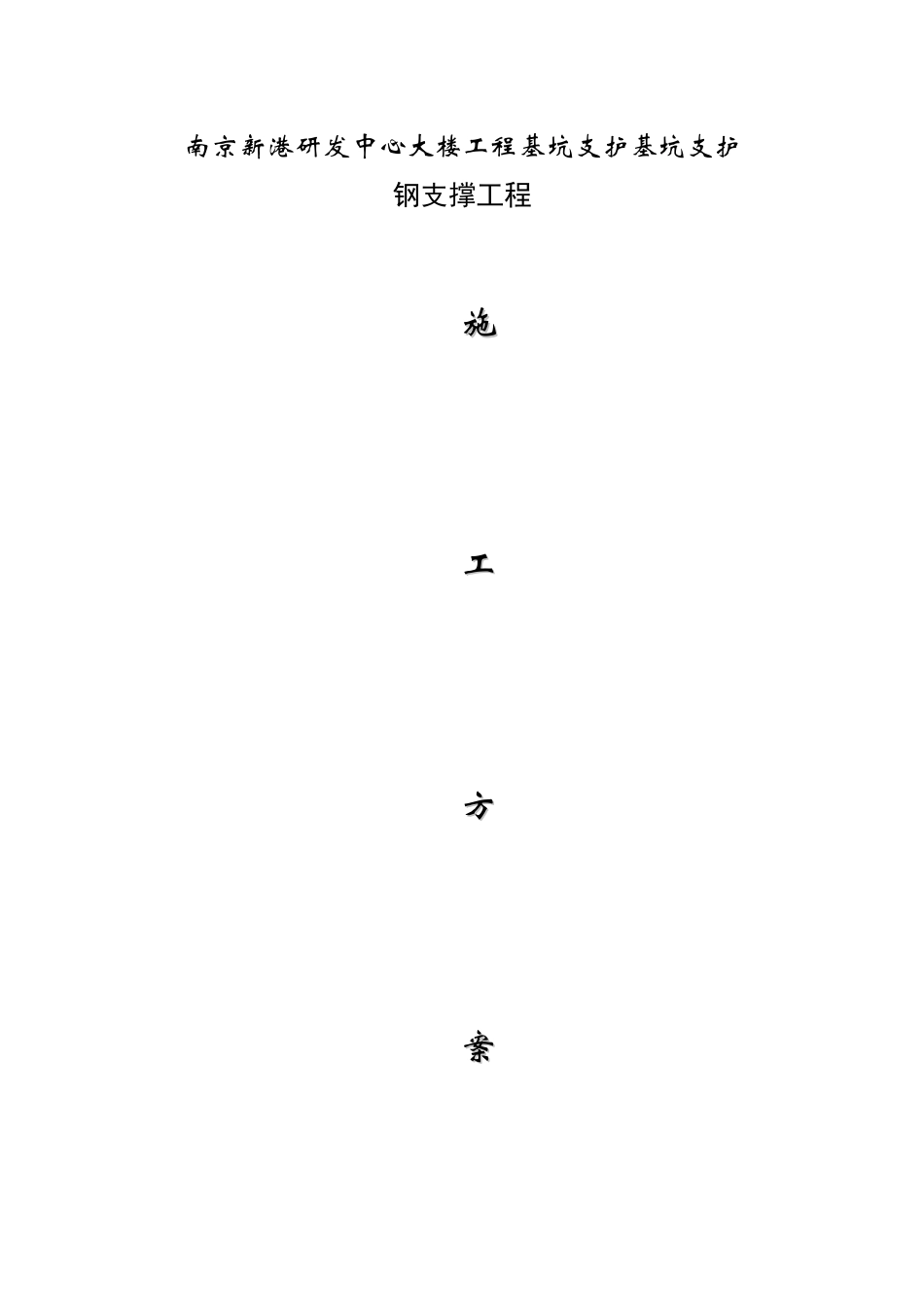

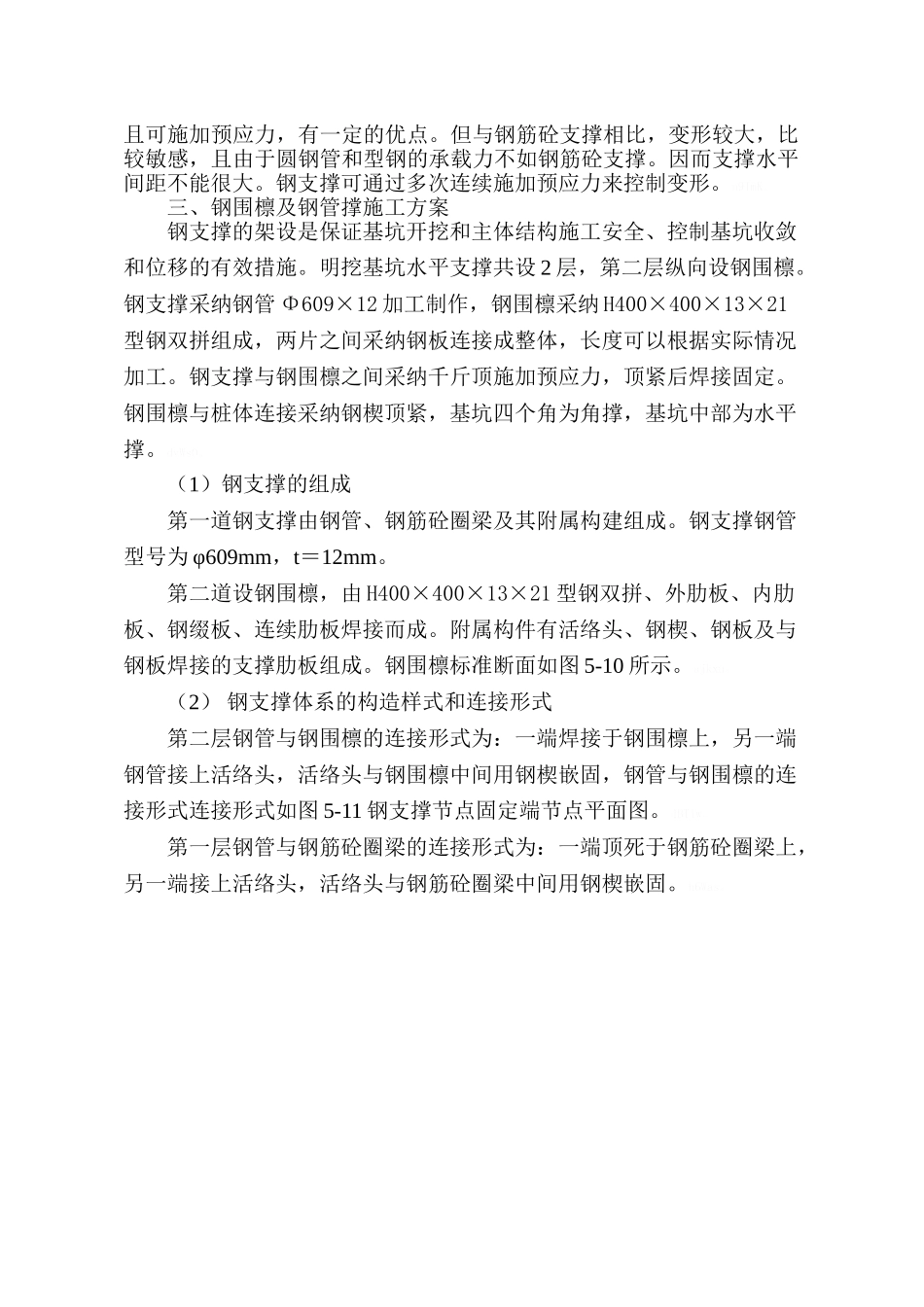

南京新港研发中心大楼工程基坑支护基坑支护钢支撑工程施 施 工 工 方方案案编制人： 审核人： 批 准： 南京海通建设工程有限公司南京海通建设工程有限公司2012-05-21南京新港研发中心大楼工程基坑支护钢支撑工程施工方案一．编制依据：1.1 建筑结构荷载法律规范（GB50009－2001）1.2 建筑基坑支护技术规程（JGJ120－99）1.3 建筑地基基础设计法律规范（GB50007－2025）1.4 建筑地基基础工程施工质量验收法律规范（GB50202－2025）1.5 钢结构设计法律规范（GB50017－2025）二、工程概况：2.1、基本概况： 1、工程名称：南京新港研发中心大楼建设项目； 2、基坑规模：基坑面积约 18000 平方米，周长约 560 米。 3、基坑开挖深度：本工程±0.00 相当于绝对标高 35.40m，图中所示标高均为相对标高。地面标高为：-1.40m，基坑开挖深度为11.40m。mlDws。2.2、基坑支护结构：1、AB、BC、DE、FG 段采纳 φ900@1100 钻孔灌注桩+一层支撑进行支护（局部二层）；2、CD、DE 段采纳 φ1000@1200 钻孔灌注桩+一层钢支撑进行支护；3、其他段采纳 φ800@1000 钻孔灌注桩+一层钢支撑进行支护（局部二层）.2.3、钢支撑概况：本工程为了确保地下室结构施工安全施工，基坑支护二层部位按设计要求为钢支撑。主撑采纳 Φ609×12 钢管，钢围檩采纳H400×400×13×21 型钢双拼。基坑开挖必须先撑后挖，支撑的拆除必须满足砼结构设计后方可拆除。n69AV。2.4、专业工程特点：钢结构支撑拼装和拆除方便、迅速，为工具式支撑，可多次重复且可施加预应力，有一定的优点。但与钢筋砼支撑相比，变形较大，比较敏感，且由于圆钢管和型钢的承载力不如钢筋砼支撑。因而支撑水平间距不能很大。钢支撑可通过多次连续施加预应力来控制变形。n9ImK。三、钢围檩及钢管撑施工方案钢支撑的架设是保证基坑开挖和主体结构施工安全、控制基坑收敛和位移的有效措施。明挖基坑水平支撑共设 2 层，第二层纵向设钢围檩。钢支撑采纳钢管 Φ609×12 加工制作，钢围檩采纳 H400×400×13×21型钢双拼组成，两片之间采纳钢板连接成整体，长度可以根据实际情况加工。钢支撑与钢围檩之间采纳千斤顶施加预应力，顶紧后焊接固定。钢围檩与桩体连接采纳钢楔顶紧，基坑四个角为角撑，基坑中部为水平撑。dvWsO。（1）钢支撑的组成第一道钢支撑由钢管、钢筋砼圈梁及其附属构建组成。钢支撑钢管型号为 φ609mm，t＝12mm。第二道设钢围檩，由 H400×400×13×21 型钢双拼...
