钢支撑施工作业指导书

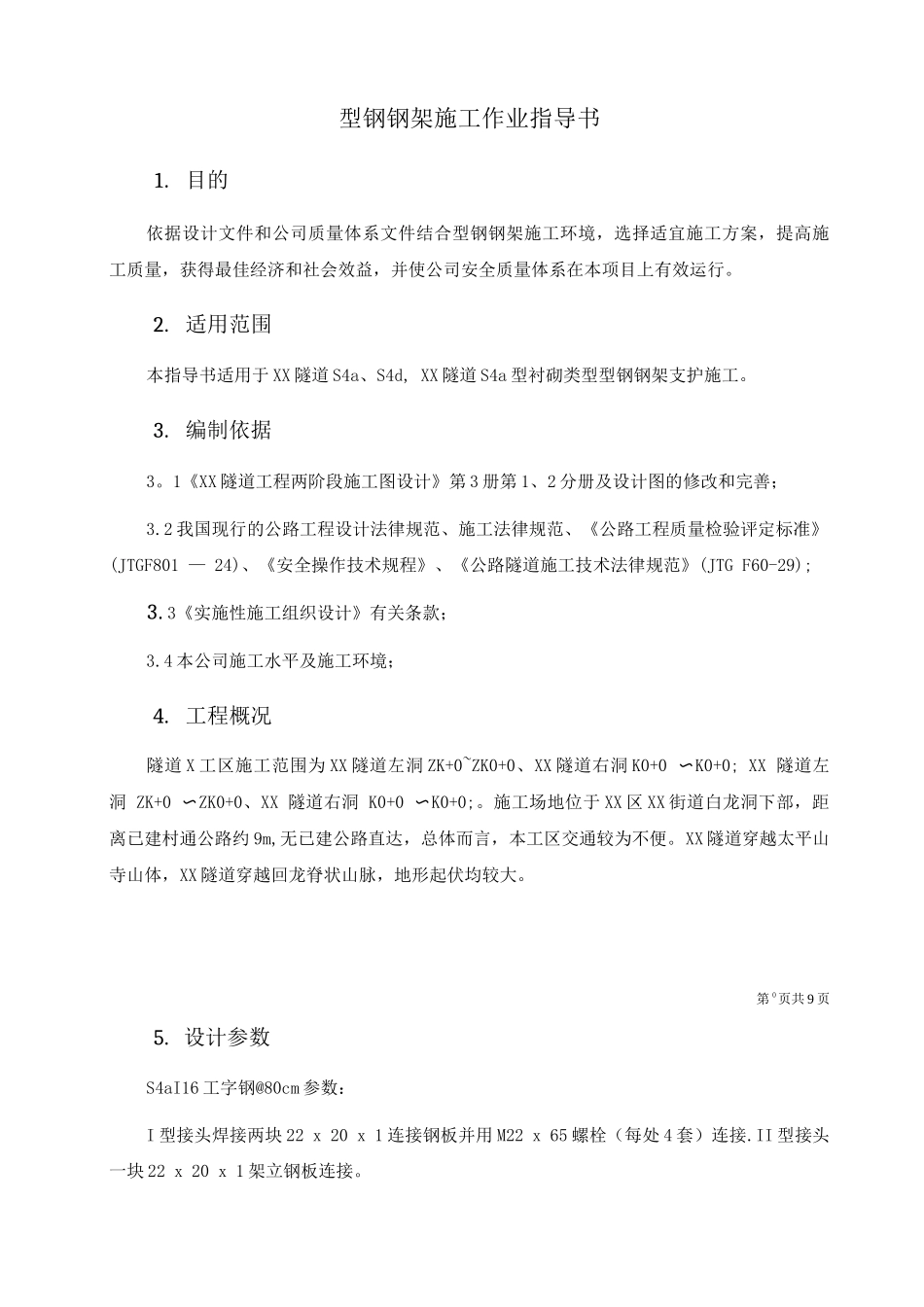

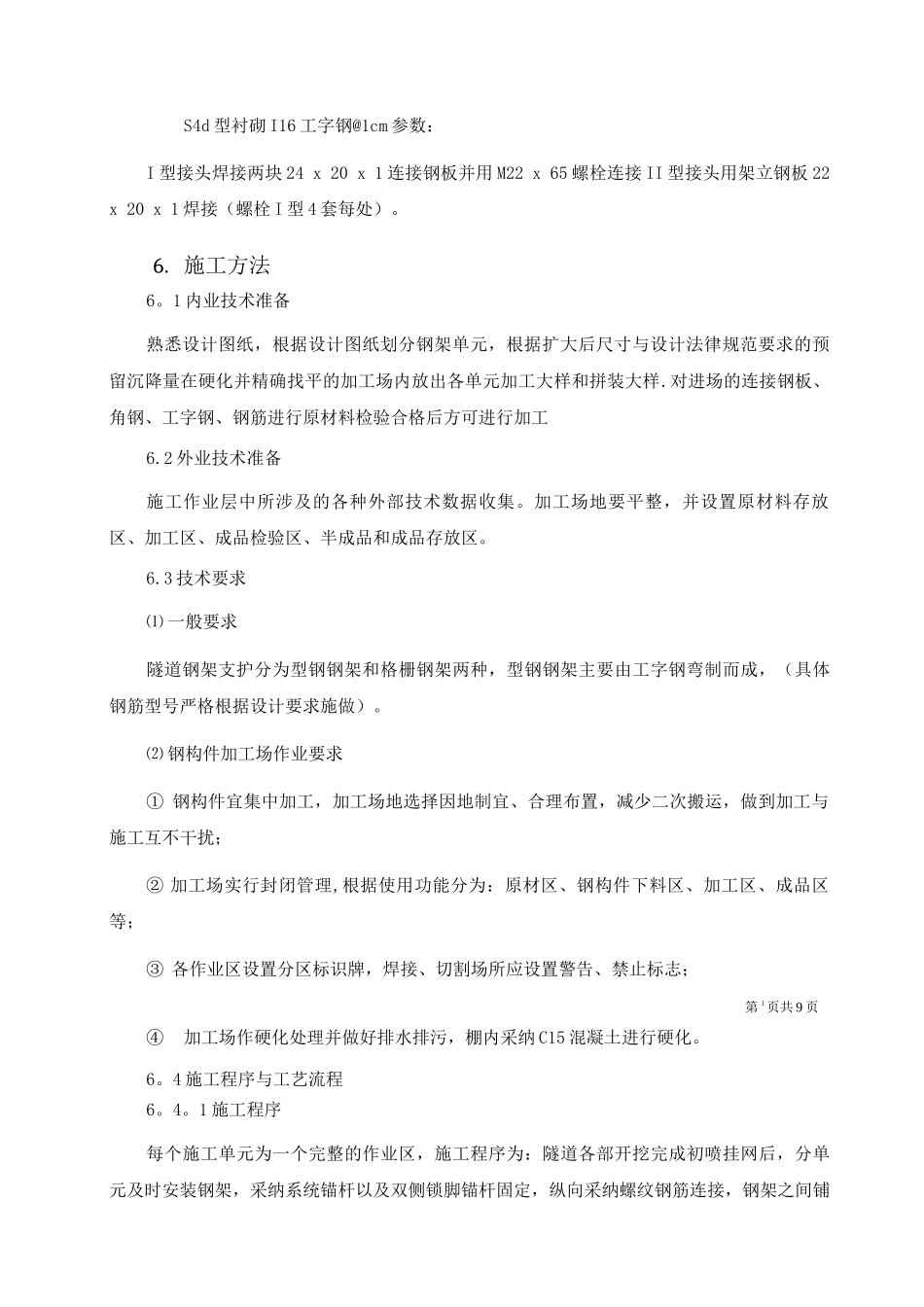

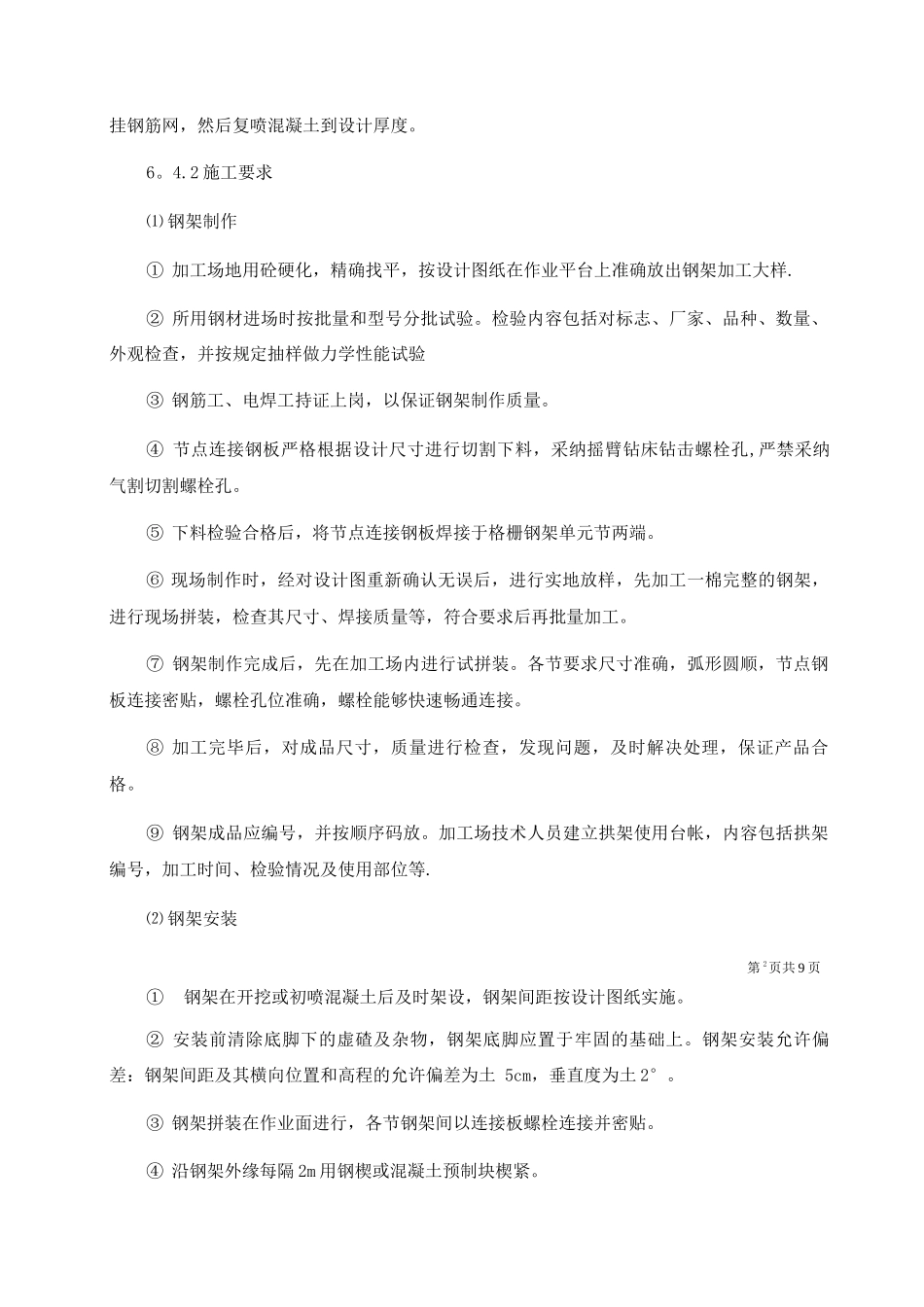

型钢钢架施工作业指导书1. 目的依据设计文件和公司质量体系文件结合型钢钢架施工环境，选择适宜施工方案，提高施工质量，获得最佳经济和社会效益，并使公司安全质量体系在本项目上有效运行。2. 适用范围本指导书适用于 XX 隧道 S4a、S4d, XX 隧道 S4a 型衬砌类型型钢钢架支护施工。3. 编制依据3。1《XX 隧道工程两阶段施工图设计》第 3 册第 1、2 分册及设计图的修改和完善；3.2 我国现行的公路工程设计法律规范、施工法律规范、《公路工程质量检验评定标准》(JTGF801 — 24)、《安全操作技术规程》、《公路隧道施工技术法律规范》(JTG F60-29);3. 3《实施性施工组织设计》有关条款；3.4 本公司施工水平及施工环境；4. 工程概况隧道 X 工区施工范围为 XX 隧道左洞 ZK+0~ZK0+0、XX 隧道右洞 K0+0 〜K0+0; XX 隧道左洞 ZK+0 〜ZK0+0、XX 隧道右洞 K0+0 〜K0+0;。施工场地位于 XX 区 XX 街道白龙洞下部，距离已建村通公路约 9m,无已建公路直达，总体而言，本工区交通较为不便。XX 隧道穿越太平山寺山体，XX 隧道穿越回龙脊状山脉，地形起伏均较大。第 0页共 9 页5. 设计参数S4aI16 工字钢@80cm 参数：I 型接头焊接两块 22 x 20 x 1 连接钢板并用 M22 x 65 螺栓（每处 4 套）连接.II 型接头一块 22 x 20 x 1 架立钢板连接。S4d 型衬砌 I16 工字钢@1cm 参数：I 型接头焊接两块 24 x 20 x 1 连接钢板并用 M22 x 65 螺栓连接 II 型接头用架立钢板 22 x 20 x 1 焊接（螺栓 I 型 4 套每处）。6. 施工方法6。1 内业技术准备熟悉设计图纸，根据设计图纸划分钢架单元，根据扩大后尺寸与设计法律规范要求的预留沉降量在硬化并精确找平的加工场内放出各单元加工大样和拼装大样.对进场的连接钢板、角钢、工字钢、钢筋进行原材料检验合格后方可进行加工6.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。加工场地要平整，并设置原材料存放区、加工区、成品检验区、半成品和成品存放区。6.3 技术要求⑴ 一般要求隧道钢架支护分为型钢钢架和格栅钢架两种，型钢钢架主要由工字钢弯制而成，（具体钢筋型号严格根据设计要求施做）。⑵ 钢构件加工场作业要求① 钢构件宜集中加工，加工场地选择因地制宜、合理布置，减少二次搬运，做到加工与施工互不干扰；② 加工场实行封闭管理,根据使用功能分为：原材区、钢构件下料区、加工区、成品区等；③ 各...
