钢支撑施工方案

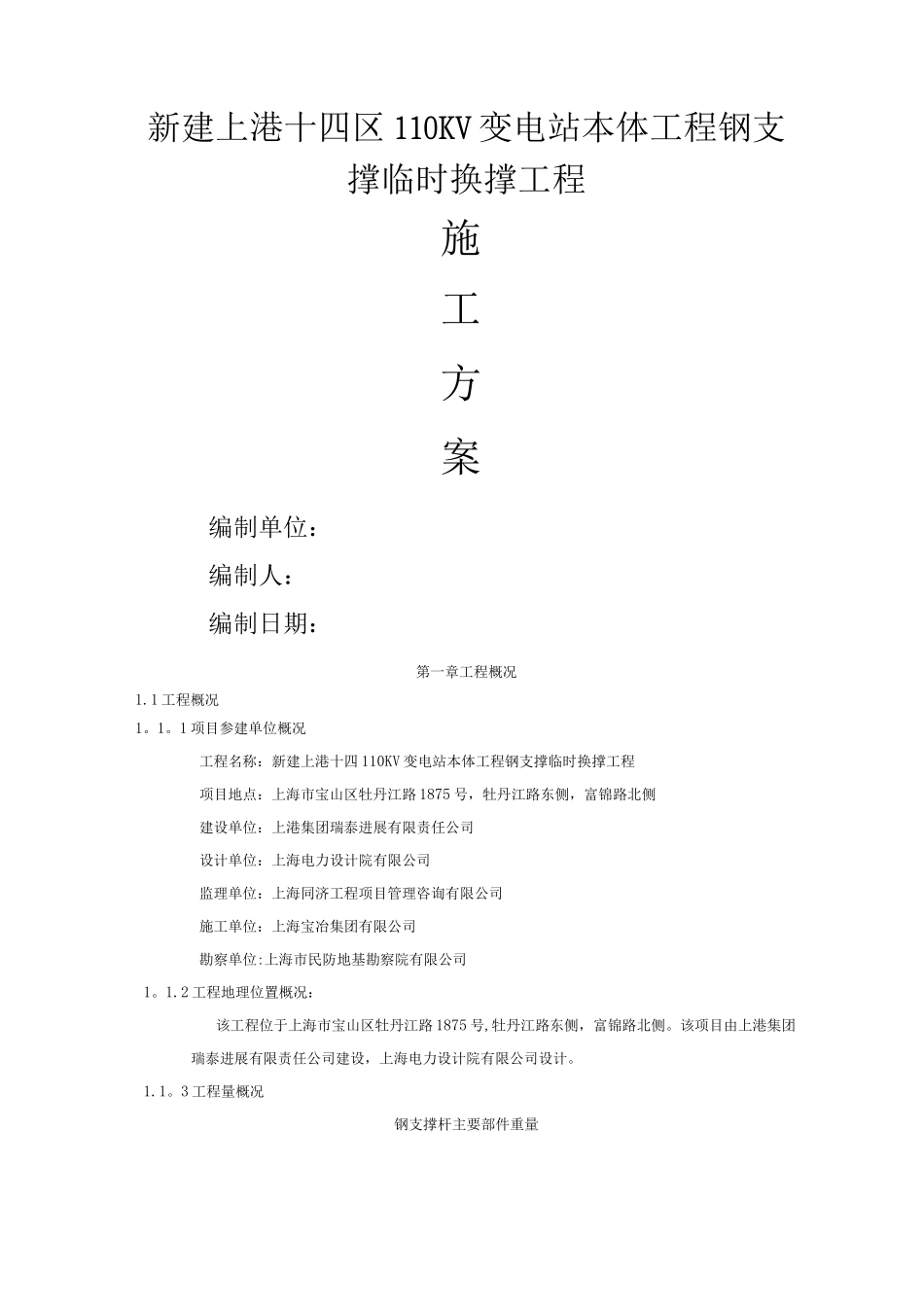

新建上港十四区 110KV 变电站本体工程钢支撑临时换撑工程施工方案编制单位：编制人：编制日期：第一章工程概况1.1 工程概况1。1。1 项目参建单位概况工程名称：新建上港十四 110KV 变电站本体工程钢支撑临时换撑工程项目地点：上海市宝山区牡丹江路 1875 号，牡丹江路东侧，富锦路北侧建设单位：上港集团瑞泰进展有限责任公司设计单位：上海电力设计院有限公司监理单位：上海同济工程项目管理咨询有限公司施工单位：上海宝冶集团有限公司勘察单位:上海市民防地基勘察院有限公司1。1.2 工程地理位置概况：该工程位于上海市宝山区牡丹江路 1875 号,牡丹江路东侧，富锦路北侧。该项目由上港集团瑞泰进展有限责任公司建设，上海电力设计院有限公司设计。1.1。3 工程量概况钢支撑杆主要部件重量杆件名称数量重量①609 * 16 钢管9 根约 45 吨1。1.4 场地及周边环境概况：本地块为矩形，周边环境较复杂,有一定的保护要求。周边环境及管线概况：拟建场地位于上海宝山区牡丹江路 1875 号，周边是原上港十四区码头用地，场地西侧距牡丹江路路中心约 25 米，场地东侧 260 米以外为长江堤岸，场地南侧约 20 米以外的建筑已拆除。工程结构形式：本工程结构形式为剪力墙结构,地下为三层，地上为一层，本工程结构外围为地下连续墙结构，剪力墙外围设置 5mm 宽内衬墙。地下三层层高分别为：4m、5°4m、5。945m。1。2 工程特点1）本工程为临时① 609 * 16 钢管钢支撑支护，由于基坑原有的支护体系为混凝土支撑，现地下二层主体结构已经施工完成，准备拆除第一、二道混凝土支撑体系，为保证混凝土体系拆除过程中基坑的安全，需要对地下二层主体结构进行换撑处理。2）由于 2 根临时① 609 * 16 钢管钢支撑位于混凝土栈桥下方，施工难度较大，需要施工人员对钢支撑提前预先制作，并且需要多次吊装，安装支撑方可安装到位。3）由于换撑的 9 根① 609 * 16 钢管钢支撑距离底板较高，大约在 4 米左右高度，因此对施工的难度加大，需要施工人员具有非常熟练的操作能力。4）施工场地较小，钢支撑材料必须在场外拼装完成方能运输到现场.5）钢支撑拆除时，混凝土栈桥已经拆除完成，钢支撑的拆除没有合适的场地吊运支撑，因此需要采纳在基坑中拆解，然后用塔吊将支撑一节一节吊运出基坑。1。3 编制依据（1）上海市城乡建设和交通委员会科学技术委员会的安全性评估和设计方案。（2）江苏省岩土工程勘察设计讨论院提供的地勘报...
