钢漏斗施工方案

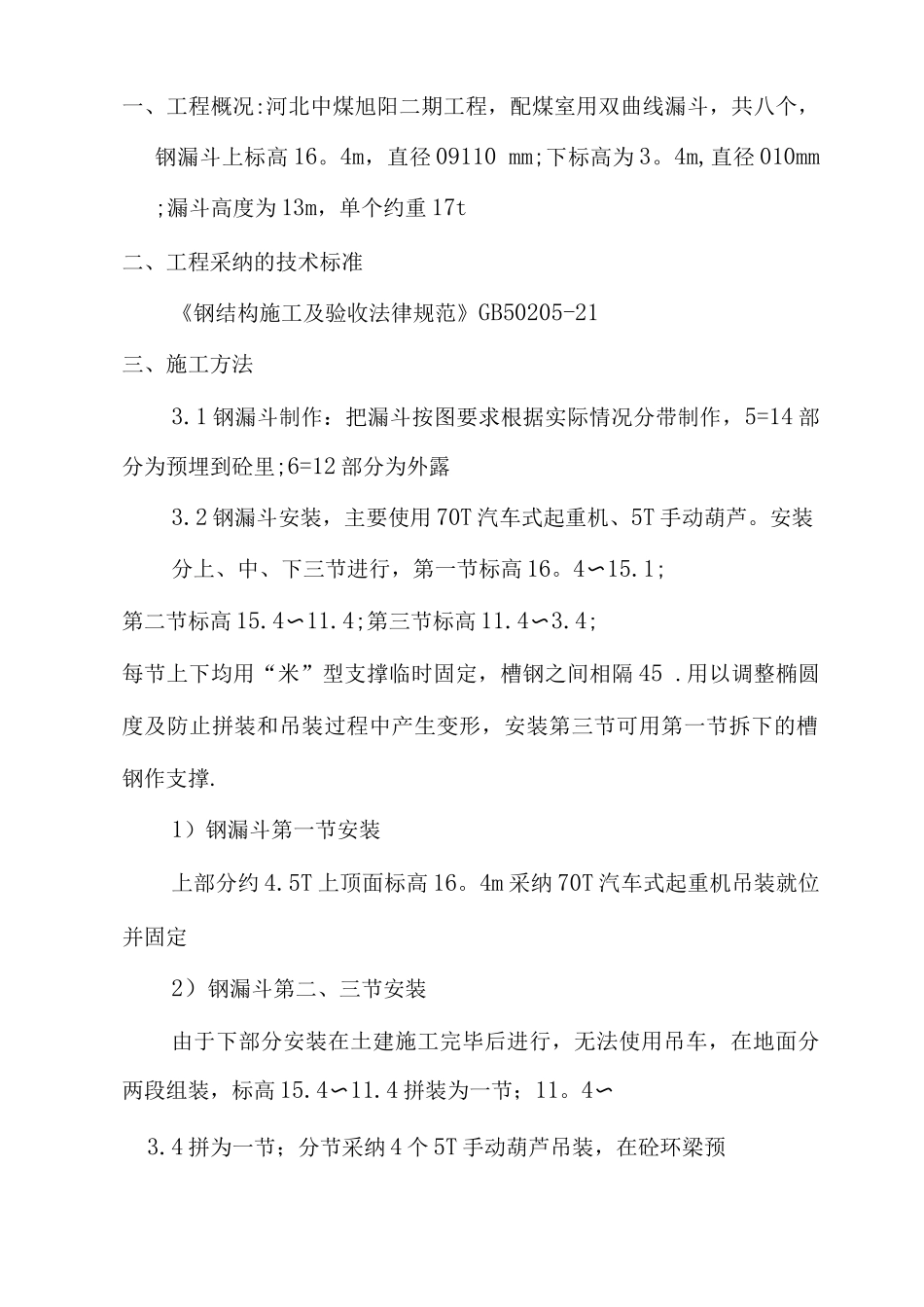

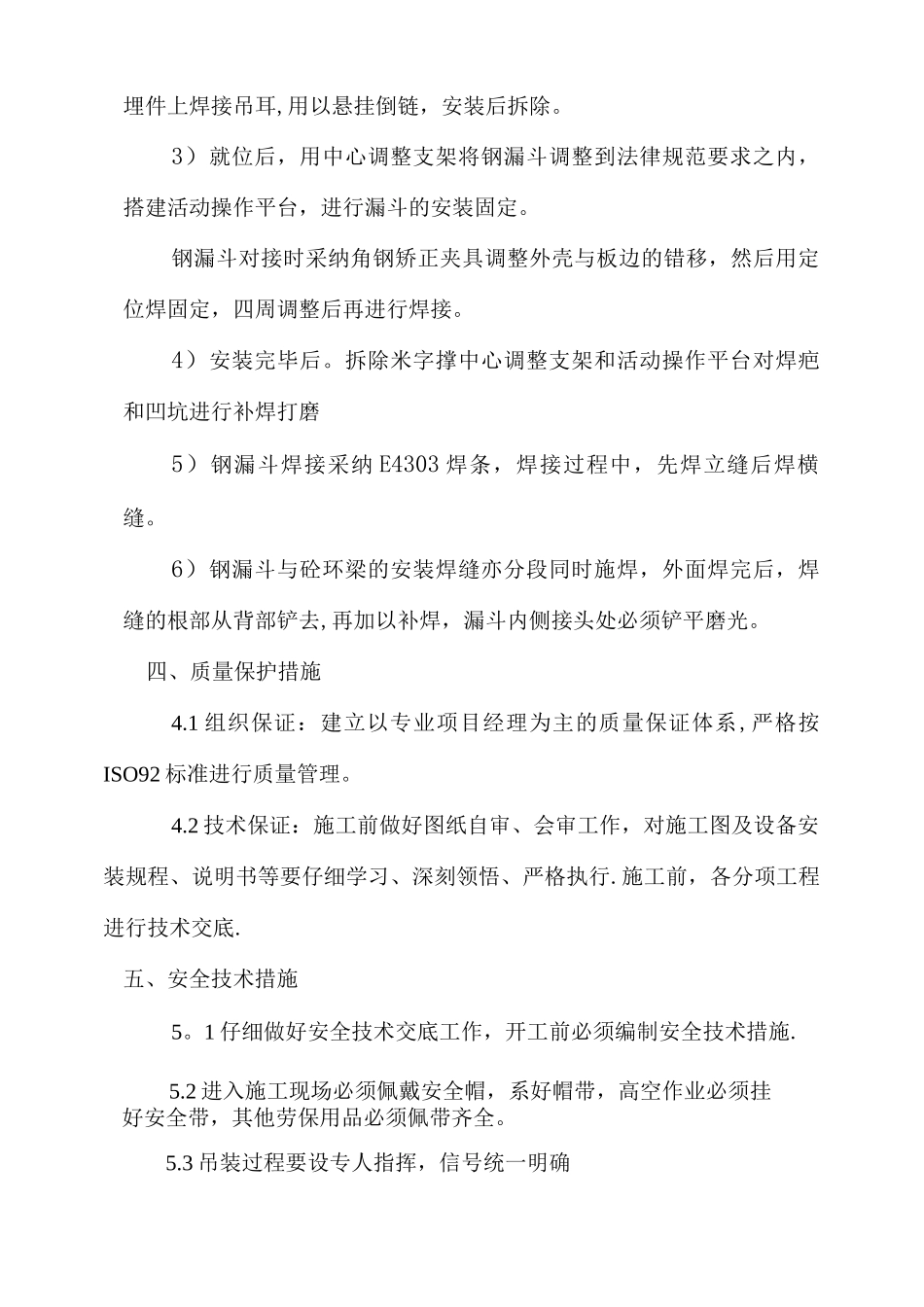

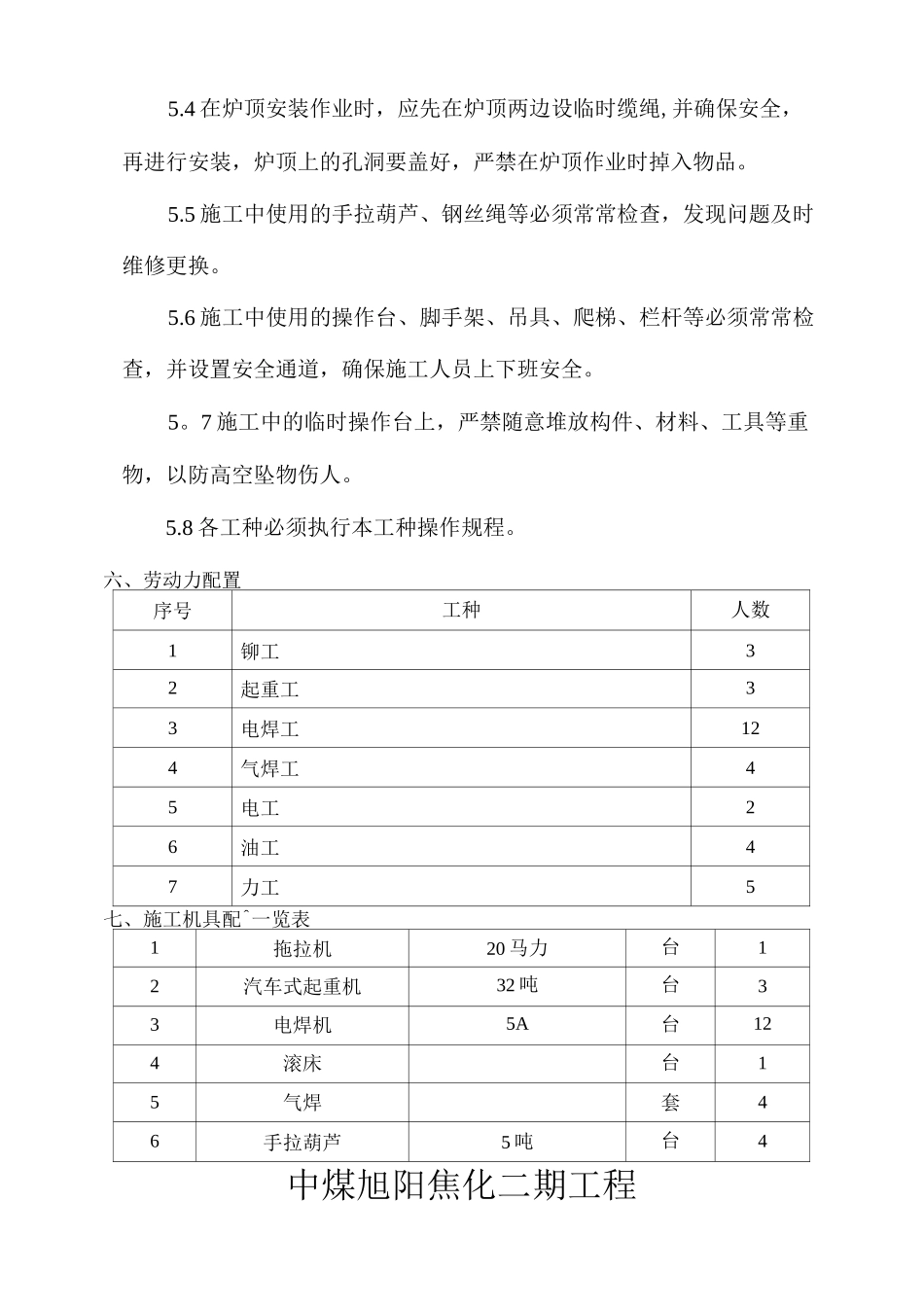

一、工程概况:河北中煤旭阳二期工程，配煤室用双曲线漏斗，共八个，钢漏斗上标高 16。4m，直径 09110 mm;下标高为 3。4m,直径 010mm ;漏斗高度为 13m，单个约重 17t二、工程采纳的技术标准《钢结构施工及验收法律规范》GB50205-21三、施工方法3.1 钢漏斗制作：把漏斗按图要求根据实际情况分带制作，5=14 部分为预埋到砼里;6=12 部分为外露3.2 钢漏斗安装，主要使用 70T 汽车式起重机、5T 手动葫芦。安装分上、中、下三节进行，第一节标高 16。4〜15.1;第二节标高 15.4〜11.4;第三节标高 11.4〜3.4;每节上下均用“米”型支撑临时固定，槽钢之间相隔 45 .用以调整椭圆度及防止拼装和吊装过程中产生变形，安装第三节可用第一节拆下的槽钢作支撑.1）钢漏斗第一节安装上部分约 4.5T 上顶面标高 16。4m 采纳 70T 汽车式起重机吊装就位并固定2）钢漏斗第二、三节安装由于下部分安装在土建施工完毕后进行，无法使用吊车，在地面分两段组装，标高 15.4〜11.4 拼装为一节；11。4〜3.4 拼为一节；分节采纳 4 个 5T 手动葫芦吊装，在砼环梁预埋件上焊接吊耳,用以悬挂倒链，安装后拆除。3）就位后，用中心调整支架将钢漏斗调整到法律规范要求之内，搭建活动操作平台，进行漏斗的安装固定。钢漏斗对接时采纳角钢矫正夹具调整外壳与板边的错移，然后用定位焊固定，四周调整后再进行焊接。4）安装完毕后。拆除米字撑中心调整支架和活动操作平台对焊疤和凹坑进行补焊打磨5）钢漏斗焊接采纳 E4303 焊条，焊接过程中，先焊立缝后焊横缝。6）钢漏斗与砼环梁的安装焊缝亦分段同时施焊，外面焊完后，焊缝的根部从背部铲去,再加以补焊，漏斗内侧接头处必须铲平磨光。四、质量保护措施4.1 组织保证：建立以专业项目经理为主的质量保证体系,严格按ISO92 标准进行质量管理。4.2 技术保证：施工前做好图纸自审、会审工作，对施工图及设备安装规程、说明书等要仔细学习、深刻领悟、严格执行.施工前，各分项工程进行技术交底.五、安全技术措施5。1 仔细做好安全技术交底工作，开工前必须编制安全技术措施.5.2 进入施工现场必须佩戴安全帽，系好帽带，高空作业必须挂好安全带，其他劳保用品必须佩带齐全。5.3 吊装过程要设专人指挥，信号统一明确5.4 在炉顶安装作业时，应先在炉顶两边设临时缆绳,并确保安全，再进行安装，炉顶上的孔洞要盖好，严禁在炉顶作业时掉入物品。5.5 施工中使用的手拉葫芦、钢丝绳等必须常常检查，发现问题及...
