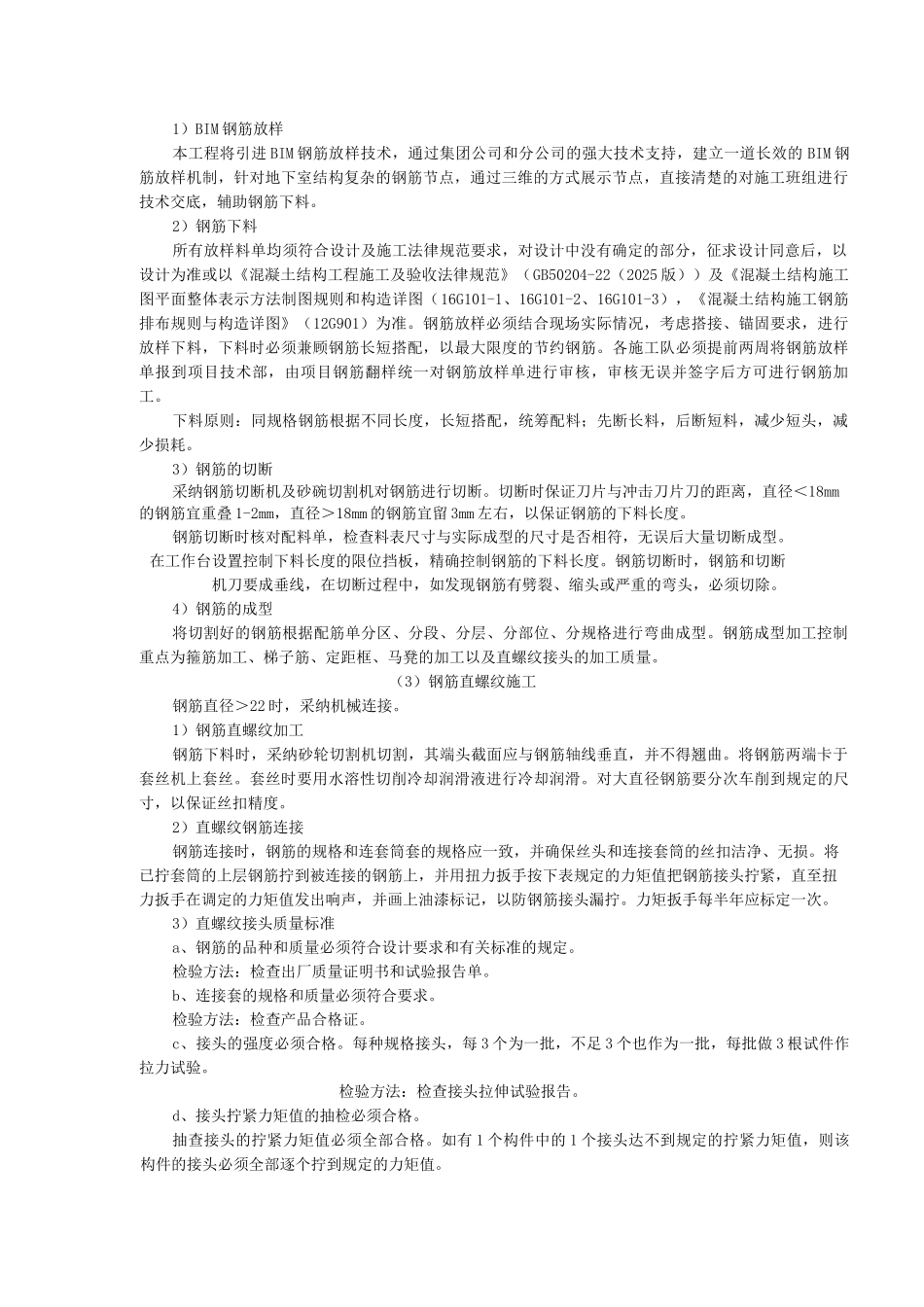

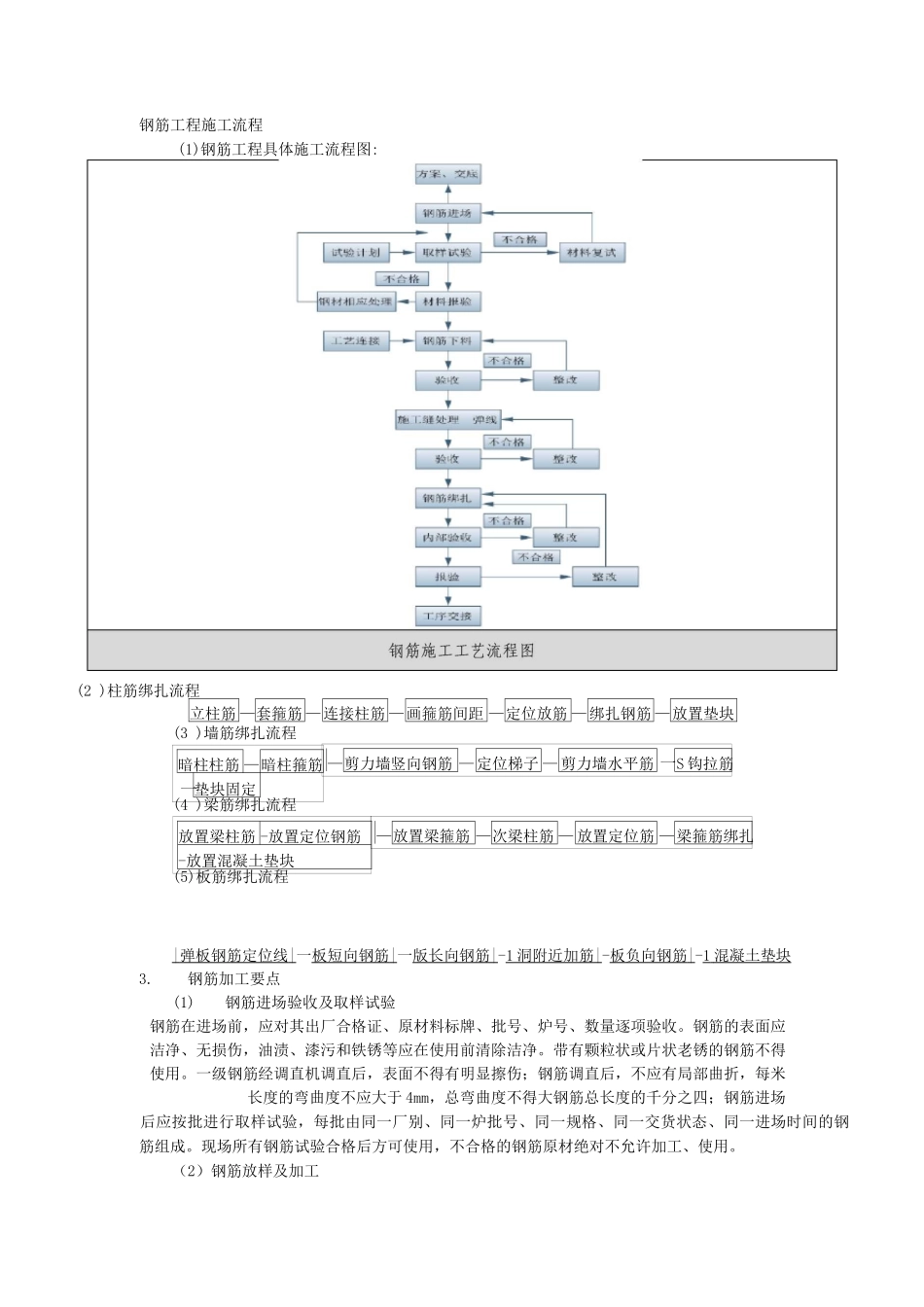

(2 )柱筋绑扎流程立柱筋 —套箍筋 — 连接柱筋 —画箍筋间距 —定位放筋 — 绑扎钢筋 —放置垫块| 弹板钢筋定位线 | 一板短向钢筋 | 一版长向钢筋 | -1 洞附近加筋 | -板负向钢筋 | -1 混凝土垫块 3.钢筋加工要点(1)钢筋进场验收及取样试验钢筋在进场前，应对其出厂合格证、原材料标牌、批号、炉号、数量逐项验收。钢筋的表面应洁净、无损伤，油渍、漆污和铁锈等应在使用前清除洁净。带有颗粒状或片状老锈的钢筋不得使用。一级钢筋经调直机调直后，表面不得有明显擦伤；钢筋调直后，不应有局部曲折，每米长度的弯曲度不应大于 4mm，总弯曲度不得大钢筋总长度的千分之四；钢筋进场后应按批进行取样试验，每批由同一厂别、同一炉批号、同一规格、同一交货状态、同一进场时间的钢筋组成。现场所有钢筋试验合格后方可使用，不合格的钢筋原材绝对不允许加工、使用。（2）钢筋放样及加工钢筋工程施工流程(1)钢筋工程具体施工流程图:暗柱柱筋 —暗柱箍筋一垫块固定(3 )墙筋绑扎流程—剪力墙竖向钢筋 — 定位梯子 — 剪力墙水平筋 一 S 钩拉筋放置梁柱筋 -放置定位钢筋-放置混凝土垫块(4 )梁筋绑扎流程(5)板筋绑扎流程—放置梁箍筋 —次梁柱筋 — 放置定位筋 —梁箍筋绑扎1）BIM 钢筋放样本工程将引进 BIM 钢筋放样技术，通过集团公司和分公司的强大技术支持，建立一道长效的 BIM 钢筋放样机制，针对地下室结构复杂的钢筋节点，通过三维的方式展示节点，直接清楚的对施工班组进行技术交底，辅助钢筋下料。2）钢筋下料所有放样料单均须符合设计及施工法律规范要求，对设计中没有确定的部分，征求设计同意后，以设计为准或以《混凝土结构工程施工及验收法律规范》（GB50204-22（2025 版））及《混凝土结构施工图平面整体表示方法制图规则和构造详图（16G101-1、16G101-2、16G101-3），《混凝土结构施工钢筋排布规则与构造详图》（12G901）为准。钢筋放样必须结合现场实际情况，考虑搭接、锚固要求，进行放样下料，下料时必须兼顾钢筋长短搭配，以最大限度的节约钢筋。各施工队必须提前两周将钢筋放样单报到项目技术部，由项目钢筋翻样统一对钢筋放样单进行审核，审核无误并签字后方可进行钢筋加工。下料原则：同规格钢筋根据不同长度，长短搭配，统筹配料；先断长料，后断短料，减少短头，减少损耗。3）钢筋的切断采纳钢筋切断机及砂碗切割机对钢筋进行切断。切断时保证刀片与冲击刀片刀的距离，直径＜18mm的钢...
