钢筋机械连接施工工艺试验方案

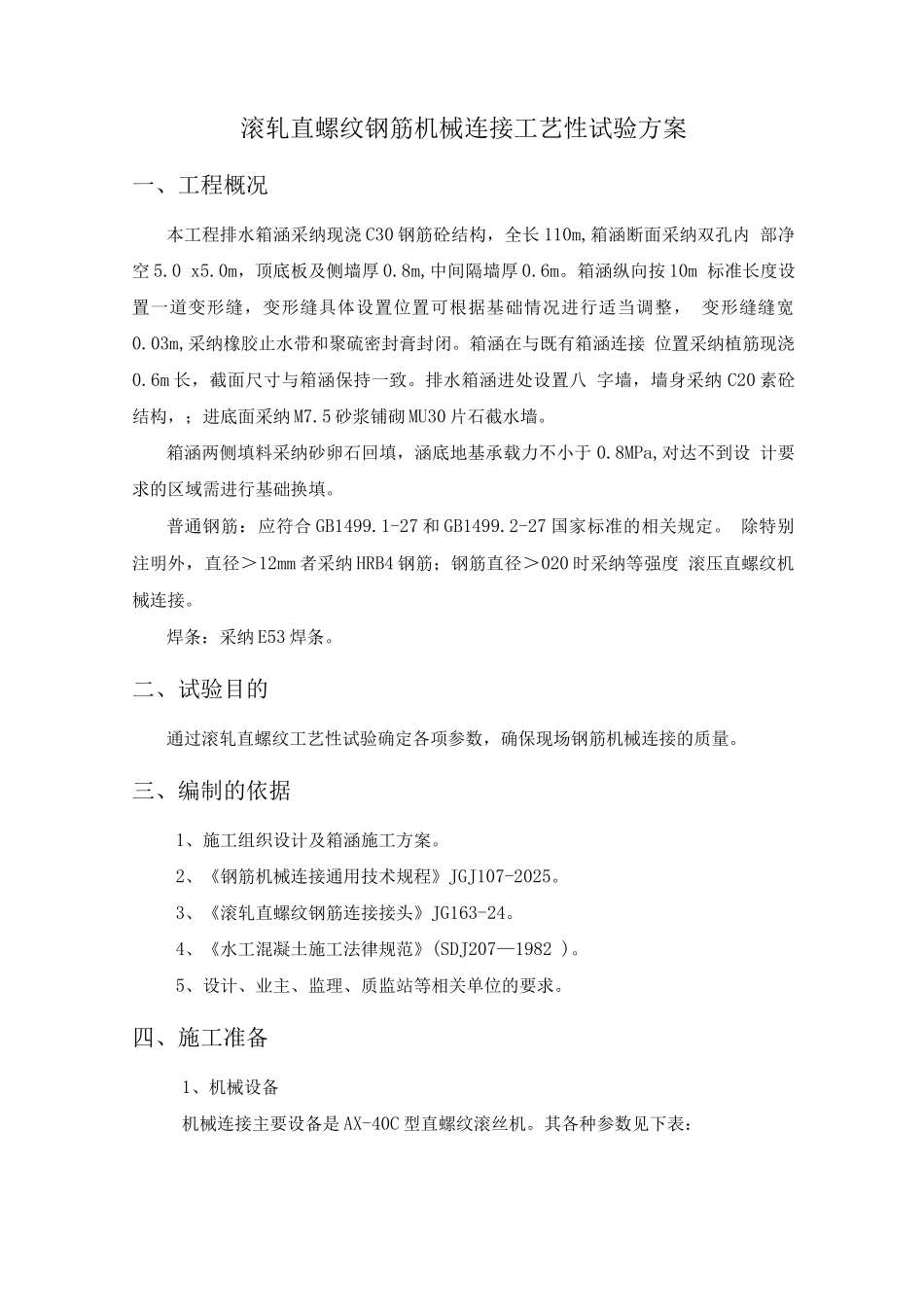

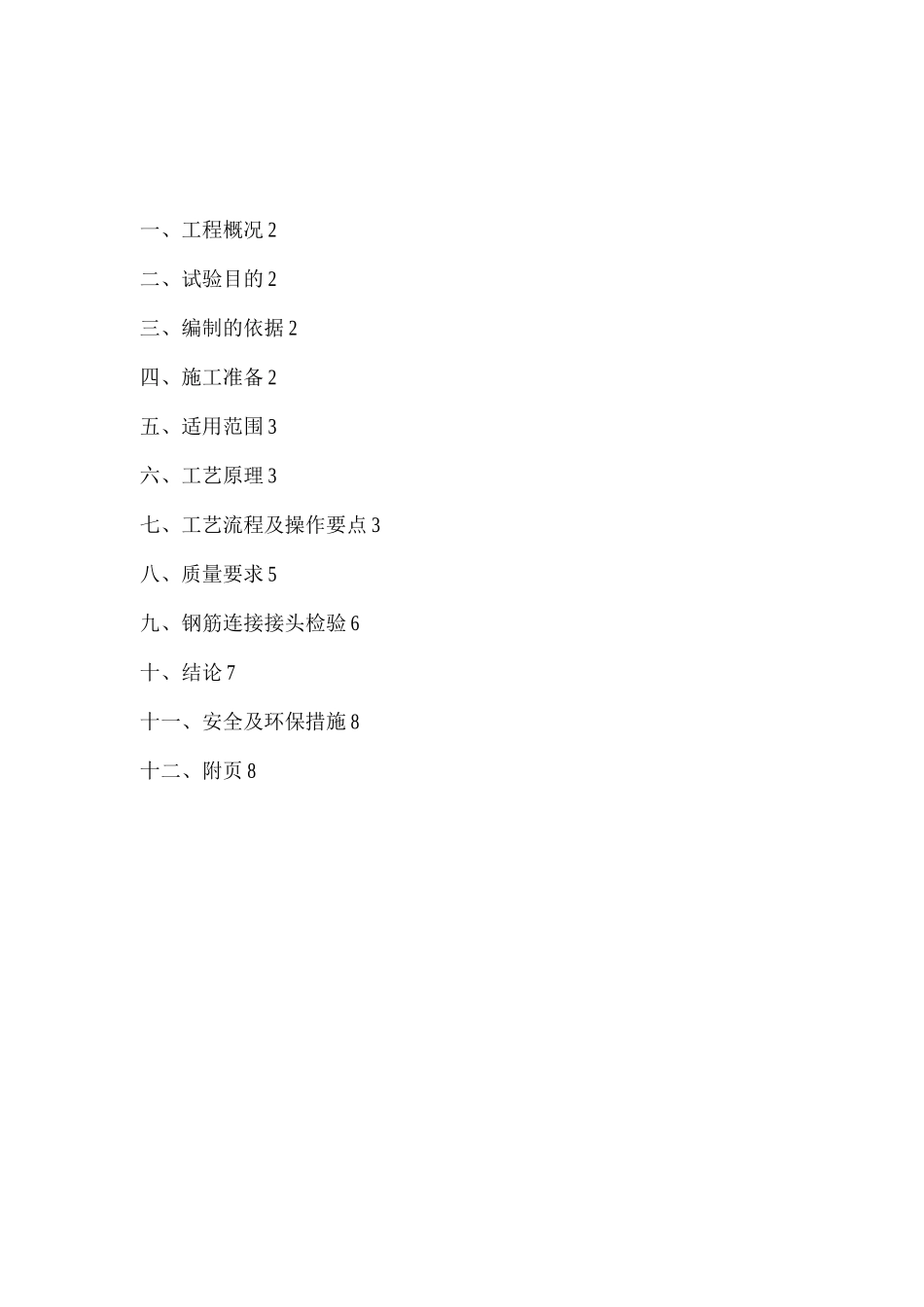

一、工程概况 2二、试验目的 2三、编制的依据 2四、施工准备 2五、适用范围 3六、工艺原理 3七、工艺流程及操作要点 3八、质量要求 5九、钢筋连接接头检验 6十、结论 7十一、安全及环保措施 8十二、附页 8滚轧直螺纹钢筋机械连接工艺性试验方案一、工程概况本工程排水箱涵采纳现浇 C30 钢筋砼结构，全长 110m,箱涵断面采纳双孔内 部净空 5.0 x5.0m，顶底板及侧墙厚 0.8m,中间隔墙厚 0.6m。箱涵纵向按 10m 标准长度设置一道变形缝，变形缝具体设置位置可根据基础情况进行适当调整， 变形缝缝宽0.03m,采纳橡胶止水带和聚硫密封膏封闭。箱涵在与既有箱涵连接 位置采纳植筋现浇0.6m 长，截面尺寸与箱涵保持一致。排水箱涵进处设置八 字墙，墙身采纳 C20 素砼结构，；进底面采纳 M7.5 砂浆铺砌 MU30 片石截水墙。箱涵两侧填料采纳砂卵石回填，涵底地基承载力不小于 0.8MPa,对达不到设 计要求的区域需进行基础换填。普通钢筋：应符合 GB1499.1-27 和 GB1499.2-27 国家标准的相关规定。 除特别注明外，直径＞12mm 者采纳 HRB4 钢筋；钢筋直径＞020 时采纳等强度 滚压直螺纹机械连接。焊条：采纳 E53 焊条。二、试验目的通过滚轧直螺纹工艺性试验确定各项参数，确保现场钢筋机械连接的质量。三、编制的依据1、施工组织设计及箱涵施工方案。2、《钢筋机械连接通用技术规程》JGJ107-2025。3、《滚轧直螺纹钢筋连接接头》JG163-24。4、《水工混凝土施工法律规范》(SDJ207—1982 )。5、设计、业主、监理、质监站等相关单位的要求。四、施工准备1、机械设备机械连接主要设备是 AX-40C 型直螺纹滚丝机。其各种参数见下表：产品型号电源电压（V）主电机功率（KW）主轴转速 r/min最大加工长度（mm）重量(kg )电机频率（HZ）AX-40C380440〜628050502、人员配置机械连接人员配置：焊工 1 名、试验人员 1 名、试验协作工 1 名、安全员 1 名、电工 1 名、钢筋工 2 名。3、材料（1）、钢筋：所有钢筋原材进场后，必须对到场钢筋的质量保证书、出厂合 格证等进行复核，并按不同批次、规格、炉号及不同厂家的原材进行外观和物理 性能的检测。（每批数量不得大于 60t）。其中，外观检测中，重点检查钢筋表面 不得出现裂纹、结疤和折叠；表面的凸块和其他缺陷的深度和高度不得大于所在 部位尺寸的偏差，并测量本批钢筋的直径偏差。对外观检查合格的每批钢筋中任 选两根钢筋，对其母材质物理性能分别做...
