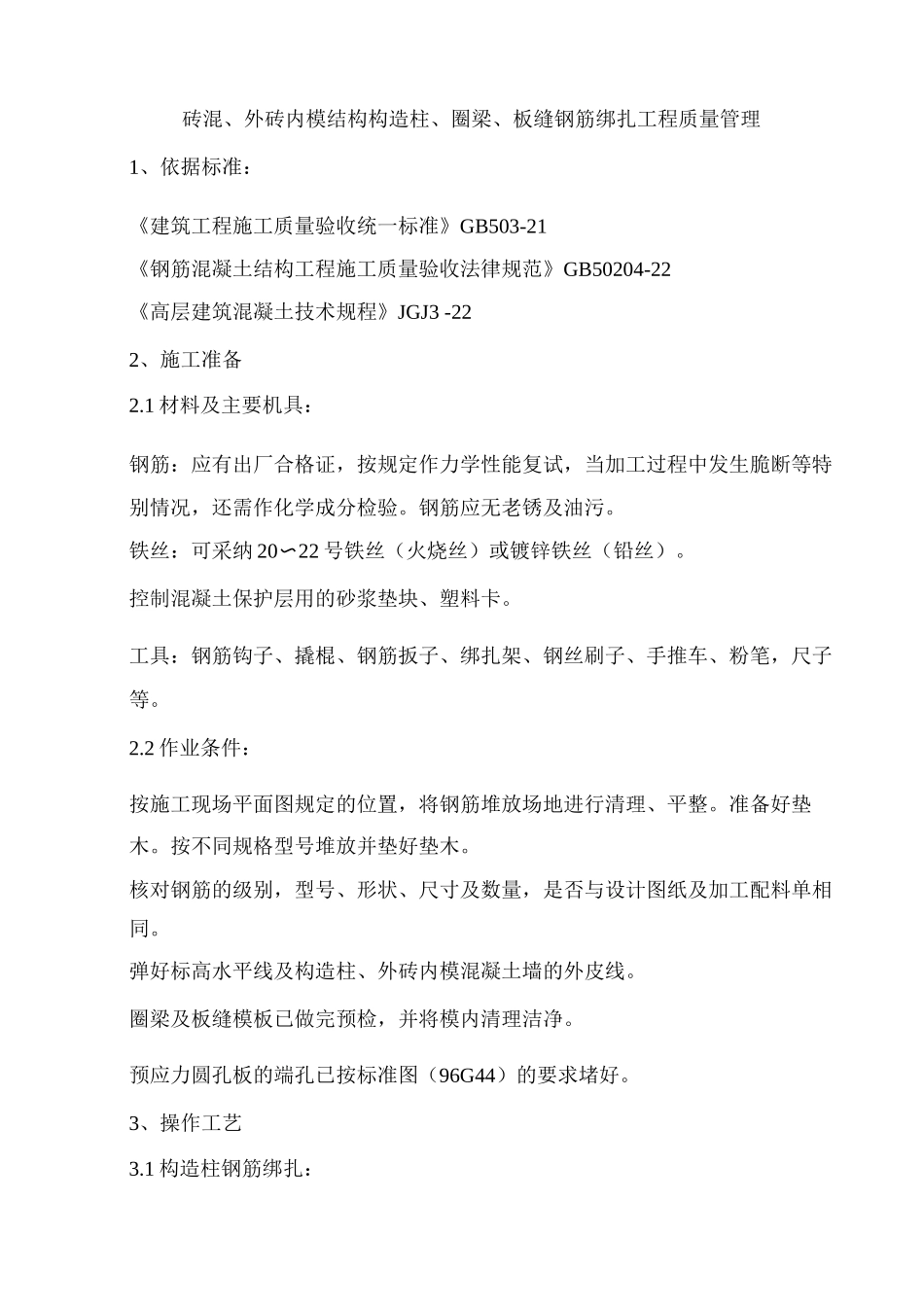

砖混、外砖内模结构构造柱、圈梁、板缝钢筋绑扎工程质量管理1、依据标准:《建筑工程施工质量验收统一标准》GB503-21《钢筋混凝土结构工程施工质量验收法律规范》GB50204-22《高层建筑混凝土技术规程》JGJ3 -222、施工准备2.1 材料及主要机具:钢筋:应有出厂合格证,按规定作力学性能复试,当加工过程中发生脆断等特别情况,还需作化学成分检验。钢筋应无老锈及油污。铁丝:可采纳 20〜22 号铁丝(火烧丝)或镀锌铁丝(铅丝)。控制混凝土保护层用的砂浆垫块、塑料卡。工具:钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷子、手推车、粉笔,尺子等。2.2 作业条件:按施工现场平面图规定的位置,将钢筋堆放场地进行清理、平整。准备好垫木。按不同规格型号堆放并垫好垫木。核对钢筋的级别,型号、形状、尺寸及数量,是否与设计图纸及加工配料单相同。弹好标高水平线及构造柱、外砖内模混凝土墙的外皮线。圈梁及板缝模板已做完预检,并将模内清理洁净。预应力圆孔板的端孔已按标准图(96G44)的要求堵好。3、操作工艺3.1 构造柱钢筋绑扎:工艺流程:预制构造柱钢筋骨架 T 修整底层伸出的构造柱搭接筋 T 安装构造柱钢筋骨架 T绑扎搭接部位箍筋。预制构造柱钢筋骨架:先将两根竖向受力钢筋平放在绑扎架上,并在钢筋上画出箍筋间距。根据画线位置,将箍筋套在受力筋上逐上绑扎,要预留出搭接部位的长度。为防止骨架变形,宜采纳反十字扣或套扣绑扎。箍筋应与受力钢筋保持垂直;箍筋弯钩叠合处,应沿受力钢筋方向错开放置。穿另外二根受力钢筋,并与箍筋绑扎牢固,箍筋端头平直长度不小于 10d(d 为箍筋直径),弯钩角度不小于 135°。在柱顶、柱脚与圈梁钢筋交接的部位,应按设计要求加密柱的箍筋,加密范围一般在圈梁上、下均不应小于六分之一层高或 45cm,箍筋间距不宜大于10cm(柱脚加密区箍筋待柱骨架立起搭接后再绑扎)。修整底层伸出的构造柱搭接筋:根据已放好的构造柱位置线,检查搭接筋位置及搭接长度是否符合设计和法律规范的要求。底层构造柱竖筋与基础圈梁锚固;无基础圈梁时,埋设在柱根部混凝土座内,如图 4-2;当墙体附有管沟时,构造柱埋设深度应大于沟深。安装构造柱钢筋骨架:先在搭接处钢筋上套上箍筋,然后再将预制构造柱钢筋骨架立起来,对正伸出的搭接筋,搭接倍数不低于 35d,对好标高线,在竖筋搭接部位各绑 3 个扣。骨架调整后,可以绑根部加密区箍筋。绑扎搭接部位钢筋:构造柱钢筋必须与各层纵横墙的圈梁钢...
