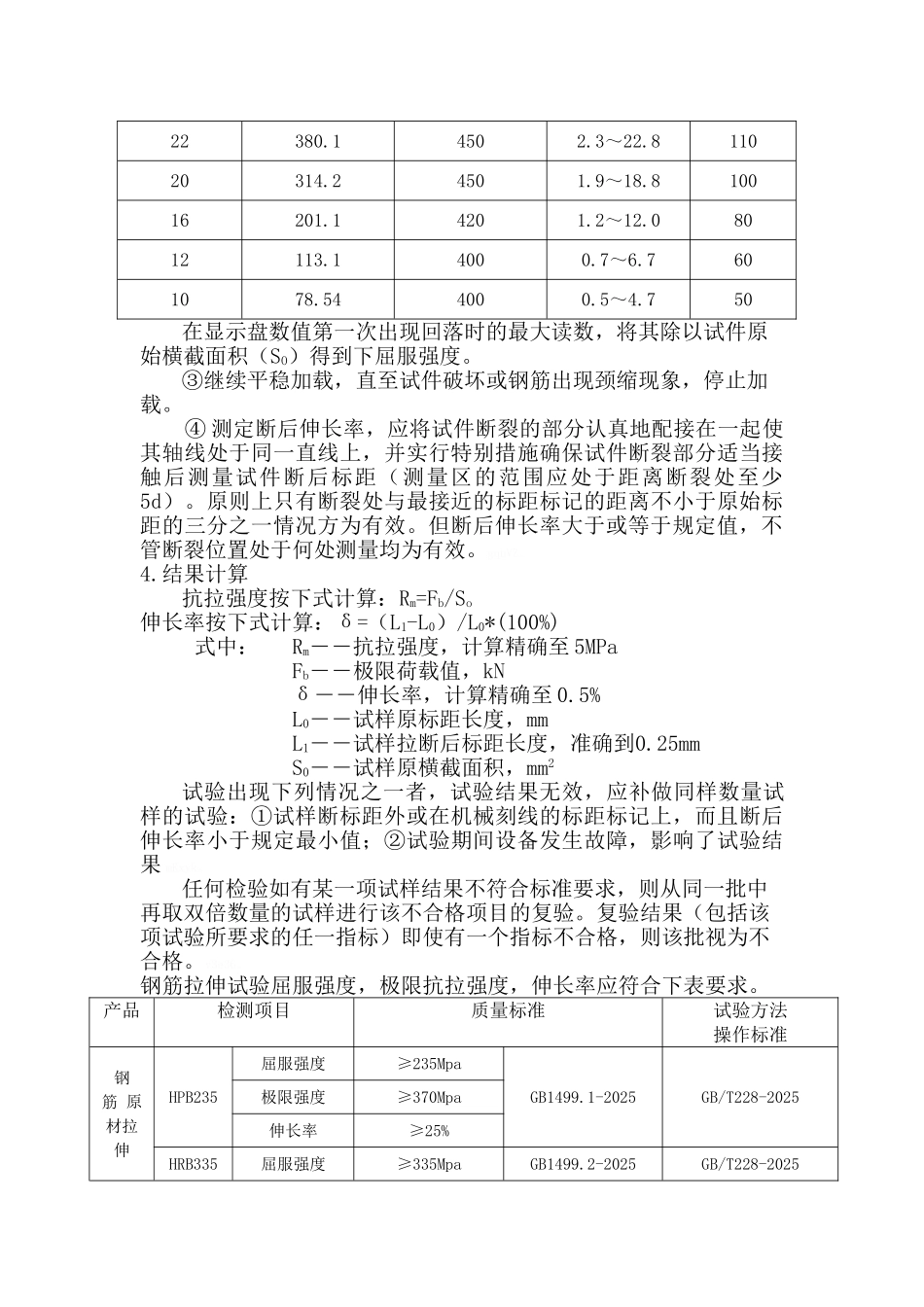

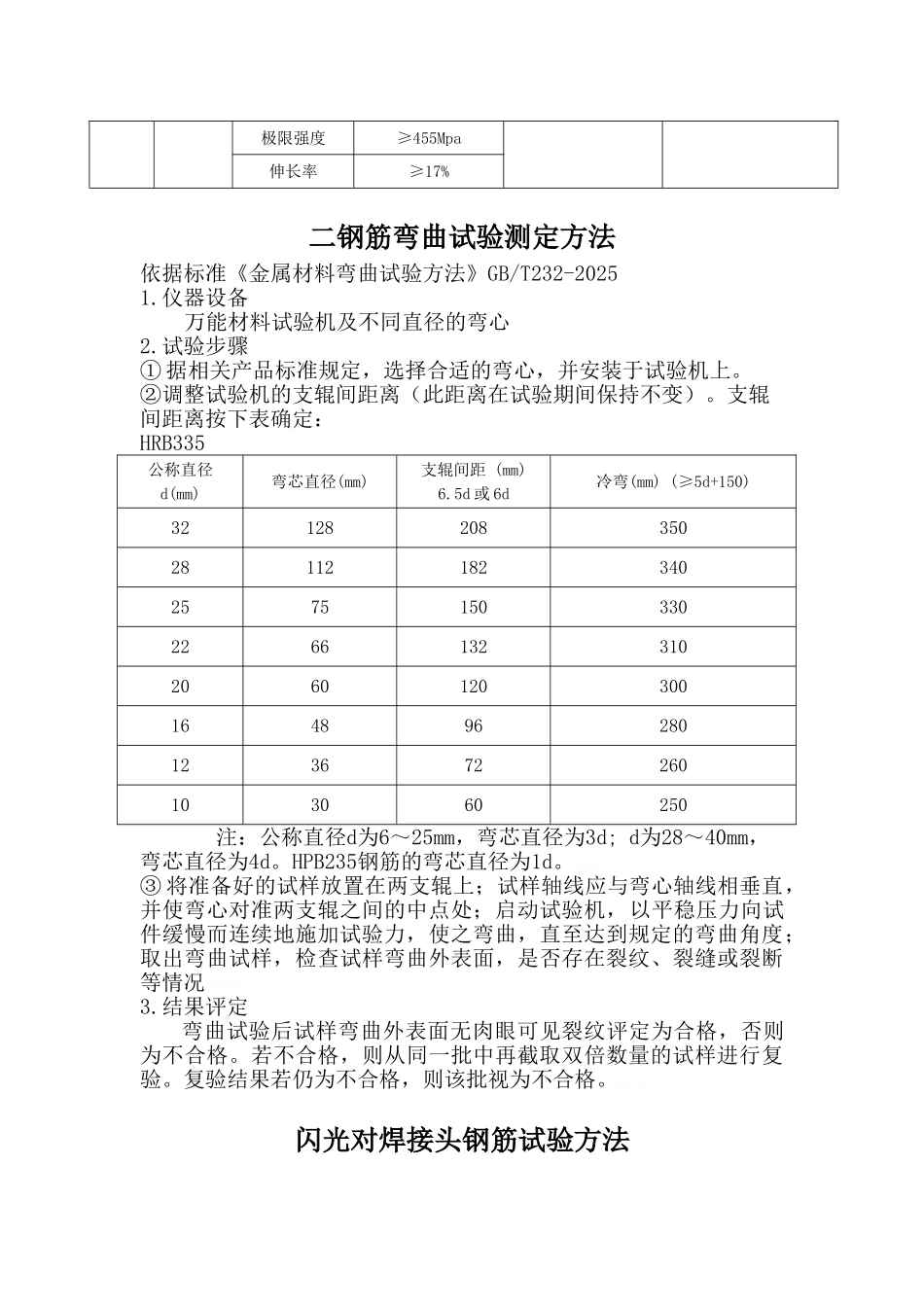

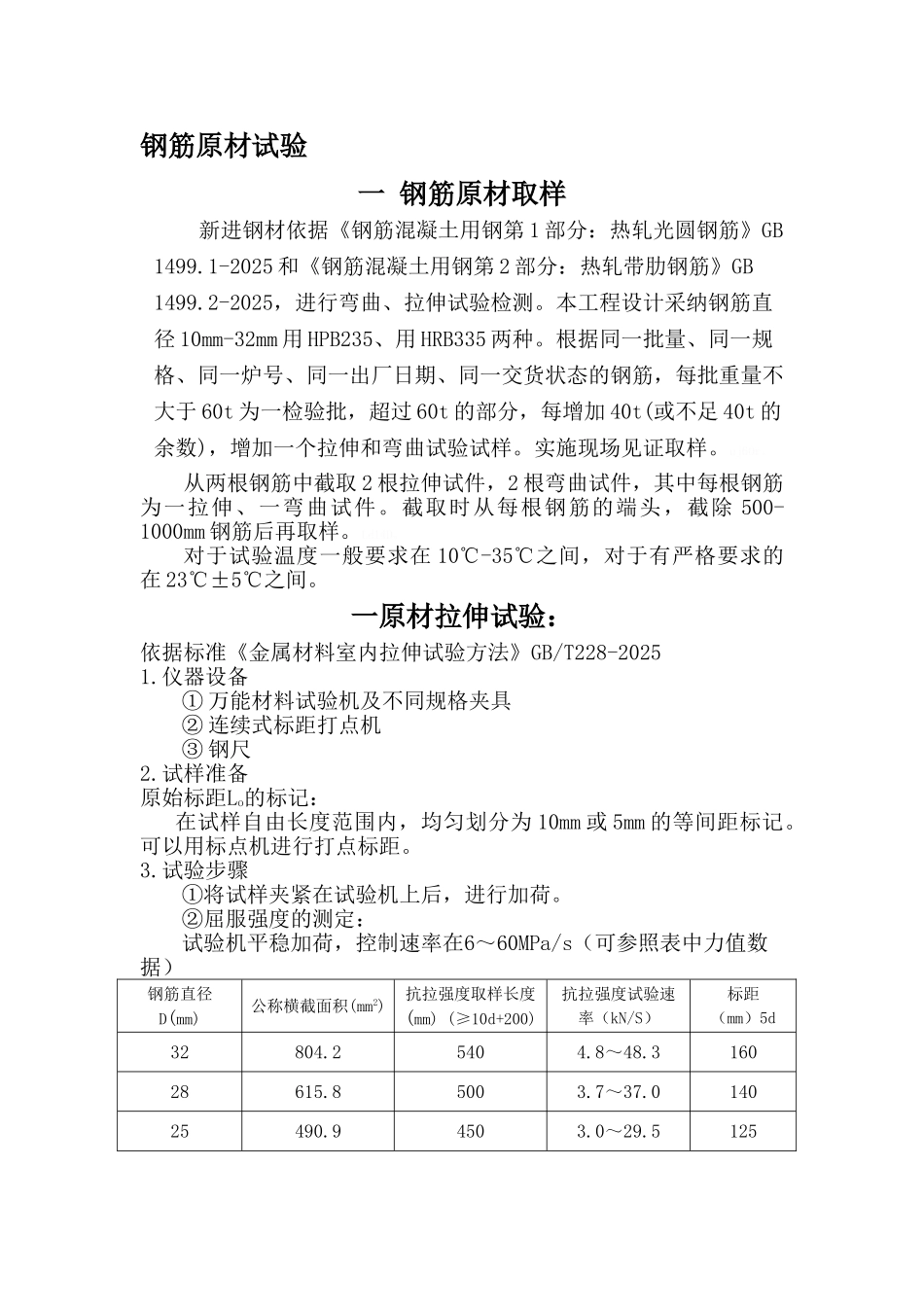

钢筋原材试验一 钢筋原材取样 新进钢材依据《钢筋混凝土用钢第 1 部分：热轧光圆钢筋》GB 1499.1-2025 和《钢筋混凝土用钢第 2 部分：热轧带肋钢筋》GB 1499.2-2025，进行弯曲、拉伸试验检测。本工程设计采纳钢筋直径 10mm-32mm 用 HPB235、用 HRB335 两种。根据同一批量、同一规格、同一炉号、同一出厂日期、同一交货状态的钢筋，每批重量不大于 60t 为一检验批，超过 60t 的部分，每增加 40t(或不足 40t 的余数)，增加一个拉伸和弯曲试验试样。实施现场见证取样。uj6Or。从两根钢筋中截取 2 根拉伸试件，2 根弯曲试件，其中每根钢筋为一拉伸、一弯曲试件。截取时从每根钢筋的端头，截除 500-1000mm 钢筋后再取样。Ld14D。对于试验温度一般要求在 10℃-35℃之间，对于有严格要求的在 23℃±5℃之间。一原材拉伸试验：依据标准《金属材料室内拉伸试验方法》GB/T228-20251.仪器设备① 万能材料试验机及不同规格夹具 ② 连续式标距打点机③ 钢尺2.试样准备原始标距Lo的标记： 在试样自由长度范围内，均匀划分为 10mm 或 5mm 的等间距标记。可以用标点机进行打点标距。3.试验步骤①将试样夹紧在试验机上后，进行加荷。②屈服强度的测定：试验机平稳加荷，控制速率在6～60MPa/s（可参照表中力值数据） 钢筋直径D(mm)公称横截面积(mm2)抗拉强度取样长度(mm) (≥10d+200)抗拉强度试验速率（kN/S）标距（mm）5d32804.25404.8～48.316028615.85003.7～37.014025490.94503.0～29.512522380.14502.3～22.811020314.24501.9～18.810016201.14201.2～12.08012113.14000.7～6.7601078.544000.5～4.750在显示盘数值第一次出现回落时的最大读数，将其除以试件原始横截面积（SO）得到下屈服强度。③继续平稳加载，直至试件破坏或钢筋出现颈缩现象，停止加载。 ④ 测定断后伸长率，应将试件断裂的部分认真地配接在一起使其轴线处于同一直线上，并实行特别措施确保试件断裂部分适当接触后测量试件断后标距（测量区的范围应处于距离断裂处至少5d）。原则上只有断裂处与最接近的标距标记的距离不小于原始标距的三分之一情况方为有效。但断后伸长率大于或等于规定值，不管断裂位置处于何处测量均为有效。gqnVZ。4.结果计算抗拉强度按下式计算：Rm=Fb/So 伸长率按下式计算：δ=（L1-L0）/L0*(100%)式中： Rm――抗拉强度，计算精确至 5MPa Fb――极限荷载值，kN δ――伸长率，计算精确至 0.5% L0――试样原标距长度，mm...
