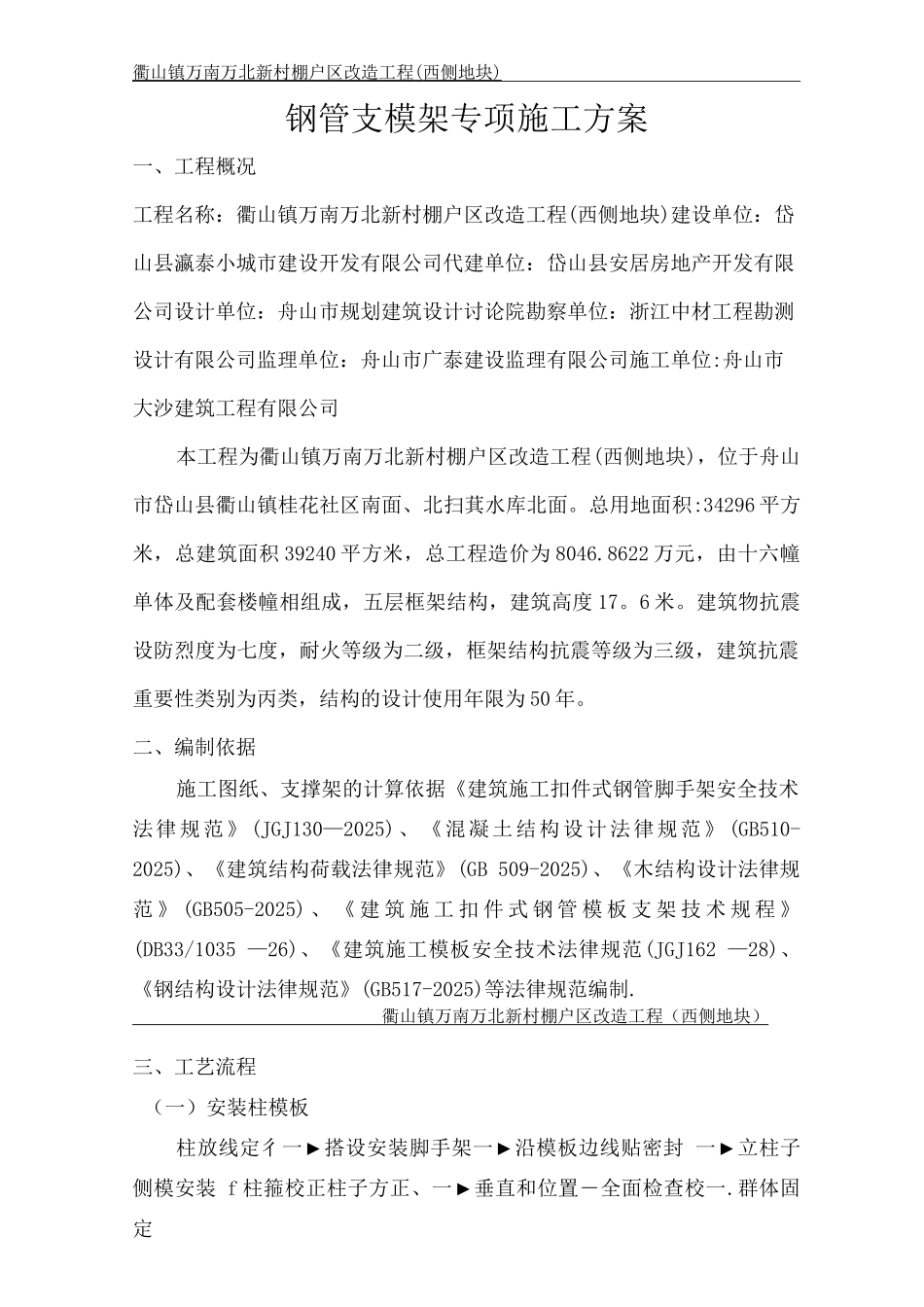

钢管支模架专项施工方案

衢山镇万南万北新村棚户区改造工程 ( 西侧地块 ) 钢管支模架专项施工方案一、工程概况工程名称：衢山镇万南万北新村棚户区改造工程(西侧地块)建设单位：岱山县瀛泰小城市建设开发有限公司代建单位：岱山县安居房地产开发有限公司设计单位：舟山市规划建筑设计讨论院勘察单位：浙江中材工程勘测设计有限公司监理单位：舟山市广泰建设监理有限公司施工单位:舟山市大沙建筑工程有限公司本工程为衢山镇万南万北新村棚户区改造工程(西侧地块)，位于舟山市岱山县衢山镇桂花社区南面、北扫萁水库北面。总用地面积:34296 平方米，总建筑面积 39240 平方米，总工程造价为 8046.8622 万元，由十六幢单体及配套楼幢相组成，五层框架结构，建筑高度 17。6 米。建筑物抗震设防烈度为七度，耐火等级为二级，框架结构抗震等级为三级，建筑抗震重要性类别为丙类，结构的设计使用年限为 50 年。二、编制依据施工图纸、支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130—2025)、《混凝土结构设计法律规范》 (GB510-2025)、《建筑结构荷载法律规范》(GB 509-2025)、《木结构设计法律规范 》 (GB505-2025) 、 《 建 筑 施 工 扣 件 式 钢 管 模 板 支 架 技 术 规 程 》(DB33/1035 —26)、《建筑施工模板安全技术法律规范(JGJ162 —28)、《钢结构设计法律规范》(GB517-2025)等法律规范编制.衢山镇万南万北新村棚户区改造工程（西侧地块）三、工艺流程（一）安装柱模板柱放线定彳一►搭设安装脚手架一►沿模板边线贴密封 一►立柱子侧模安装 f 柱箍校正柱子方正、一►垂直和位置―全面检查校一.群体固定（二）安装梁模板搭设梁模板支架—安装梁底楞 一^安装梁底模板一梁底起拱 一安装梁侧模 f 安装另一侧模板一安装上下锁品楞、斜撑楞、腰楞和对拉螺栓—符合梁模尺寸、位置与相邻模板连接牢固（三）安装顶板模板搭设支架一安装横纵大小龙骨 ―^调整板下皮标高及起拱一 铺设顶板模板一检查模板上皮标高、平整度四、操作工艺（一）安装柱模板1、模板组片完毕后，根据要求留设清扫，检查模板的对角线，平整度和外形尺寸。2、吊装第一片模板，并临时支撑或用铁丝与柱子主筋临时绑扎固定。3、随即吊装第二、三、四片模板，作临时支撑或固定。4、为保证柱子阳角处的拼缝严密，防止漏浆，在柱模板的四个拼缝处，要夹粘双面胶、钉海绵条.模板就位后，进行柱子的加固，柱模的背楞采纳 60*80 的木方，背楞...
