钢管柱内灌注砼专项施工方案

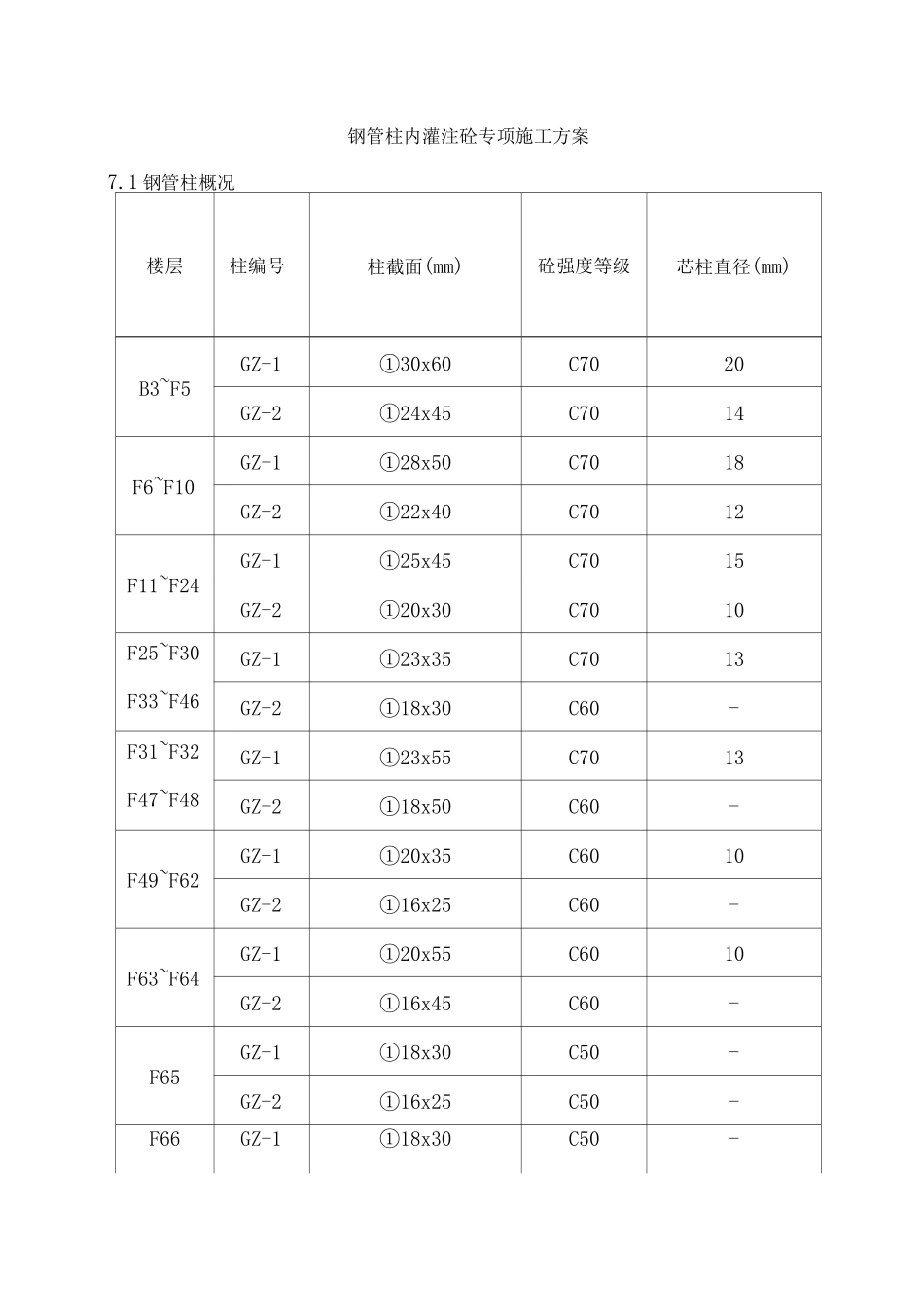

钢管柱内灌注砼专项施工方案7.1 钢管柱概况楼层柱编号柱截面(mm)砼强度等级芯柱直径(mm)B3~F5GZ-1①30x60C7020GZ-2①24x45C7014F6~F10GZ-1①28x50C7018GZ-2①22x40C7012F11~F24GZ-1①25x45C7015GZ-2①20x30C7010F25~F30F33~F46GZ-1①23x35C7013GZ-2①18x30C60-F31~F32F47~F48GZ-1①23x55C7013GZ-2①18x50C60-F49~F62GZ-1①20x35C6010GZ-2①16x25C60-F63~F64GZ-1①20x55C6010GZ-2①16x45C60-F65GZ-1①18x30C50-GZ-2①16x25C50-F66GZ-1①18x30C50-GZ-2---F67~F73GZ-1①18x30C50-GZ-2 6x3x30x30--F74~F87GZ-1①15x30C50-GZ-2 6x3x30x30--7.2 钢管柱施工方法选择目前国内外常见的钢管混凝土施工方法有顶升法、高抛自密实法及人工振捣法，下面将这几种方法适用范围及特点描述如下：方法名称原理及特点针对于本工程的适用性顶升法利用泵送的压力将混凝土由底到顶注入钢管，由混凝土自重及泵送压力使混凝土达到密实的状态。对于大直径及浇注高度较大的钢管混凝土，一次性浇筑高度很大，混凝土的自重也很大，对输送泵的压力要求很高；而且浇筑一旦出现紧急情况中断后将无法继续顶升，所以不适合本工程施工。高抛自密实法通过一定的抛落高度，利用混凝土坠落时的动能及混凝土自身 的 优 异 性 能 达 到 振 实 的 效果。混凝土从串筒可直接到达底部，能达到高抛效果。人工振捣法利用人工和振捣器械对混凝土实施振捣，以达到密实的效果钢管外径由底部 32mm ( 24mm 变化到顶部的 15mm ( 16mm)大部分钢管可以实现进入钢管内振捣，炎热天气时钢管底部内作业环境恶劣，所以工人不宜进入钢管内部过深，只有通过机械式的振动棒伸入钢管内部方能实现对混凝土的振捣。7.3 选择结果通过前面的比较分析可知，实行高抛自密实法能保证混凝土的密实度，对于节点区域辅助以人工采纳高频振动棒振捣。所有钢管混凝土均采纳微膨胀自密实混凝土。7.4 施工设备和机具准备序号名称型号及数量1砼输送泵HBT60C-1816，2 台；用于 F1~F22HBT90C-2135D，2 台，用于 F23~屋面2布料机HGY-21 型布料机 2 台，布料半径 21m3吊斗容量 3 m ,4 个；4串筒内径 150mm，厚度 1.5mm。每节长度 1.5m,共 32 节5简易爬梯竖直爬梯（ 350x2mm：） 30 套，每套 2m;斜向爬梯（ 350x250mm：） 12 套，每套 5m。6振动棒德国威克 IREN65 型高频振动棒：12 根。7照明及监控装置碘钨灯：24 只；云台监控摄像头：12 个7.5 芯柱钢筋安装每段钢管柱吊装、...
