钢管脚手架安全施工方案

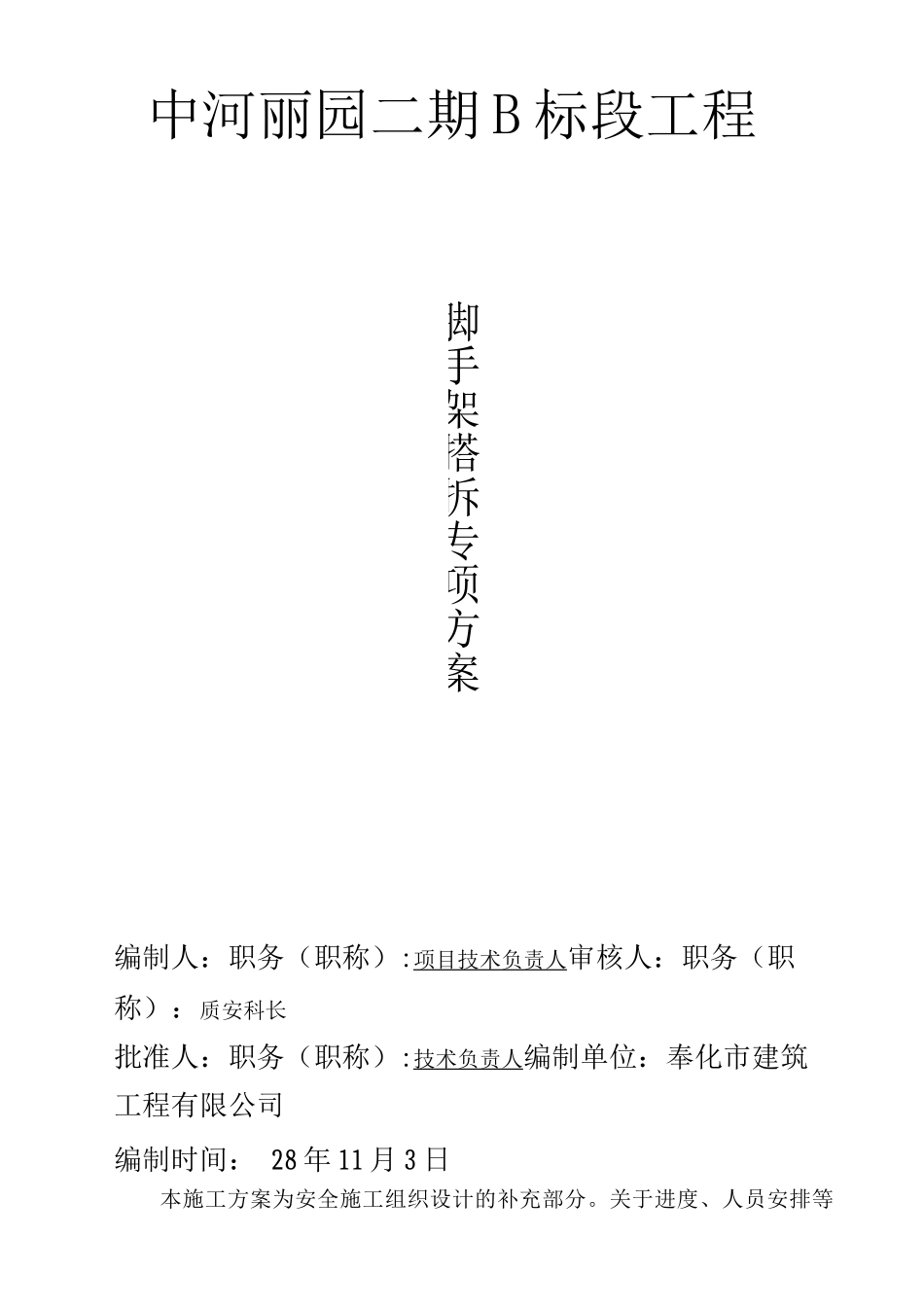

中河丽园二期 B 标段工程编制人：职务（职称）:项目技术负责人审核人：职务（职称）：质安科长批准人：职务（职称）:技术负责人编制单位：奉化市建筑工程有限公司编制时间： 28 年 11 月 3 日本施工方案为安全施工组织设计的补充部分。关于进度、人员安排等脚手架搭拆专项方案此略，由安全施工组织设计约束.本工程项目为 5#、8#、37 #、38#、39#、40#、41#、42 #、43#组成。为五层框架结构，建筑总高度为17.738M。脚手架搭设材料选用①48 钢管进行搭设，所用钢管必须具备生产许可证、产品合格证、检测报告、扣件标识等证书，在进场时必须对钢管、扣件进行抽样检测，具备检测报告.钢管脚手架杆件平面布置沿着拟建建筑四周按构造要求布置。钢管脚手架杆件立面布置图。外架基础浇砼，立杆基础外侧设置排水沟；脚手架与建筑物拉结按水平方向不大于 3 个纵距设置，垂直方向不大于 3 个步距设一拉结点,拉结点在转角和顶部处加强（即在转角 1M 以内范围按垂直方向不大于 4m 设一拉结点，顶部 80cM 以内范围按水平方向大于 3 个纵距设一拉结点），拉结点采纳刚性拉结（见附图）。本工程钢管脚手架底排架子步距为2M ,其余均为 1.80m,立杆纵距为1。8m,横距为 l.2m 脚手架外侧设置剪刀撑，由脚手架端头开始按水平方向不超过 9M 设置一组剪刀撑，剪刀撑杆件与地面成 45。-60。角，自下而上，左右连续设置.设置时与其他杆件的交叉点互相连接，并伸至顶排大横杆上。脚手架用脚手片满铺，铺设排数在结构施工时施工层上下二排及施工层满铺，底层满铺及中间应满铺一排;装饰施工时脚手片应层层满铺。用18 #铅丝双股并联绑扎不少于 4 点，要求绑扎牢固，交接处平整。脚手架外侧用密目安全网全封闭，且将安全网固定在脚手架外立杆里侧，用 18#铅丝张挂严密。脚手架外侧自第二步起设 1。2M 防护拦杆和 30cM 高踢脚杆，顶排防护不少于二道，高度分别是 0.9m 和 1。3M。脚手架的高度，里立杆低于女儿墙 0°5m，外立杆高于女儿墙 1M。外架按立杆与大横杆交叉处设置小横杆，两端固定在立杆，两端各伸出立杆净长度不少于 10cm，并应保持一致.立杆、大横杆应用搭接，剪刀撑和其他杆件也采纳搭接，搭接长度大于 1.2M，剪刀撑不少于 3 个扣件进行连接，相邻杆件搭接，对接必须错开一个挡距，同一平面的接头不得超过 50%。脚手架的架体里立杆与墙面净距不大于 30cm ,自底排架子起每三步架子进行隔离（用模板伸到墙面，绑扎牢...
