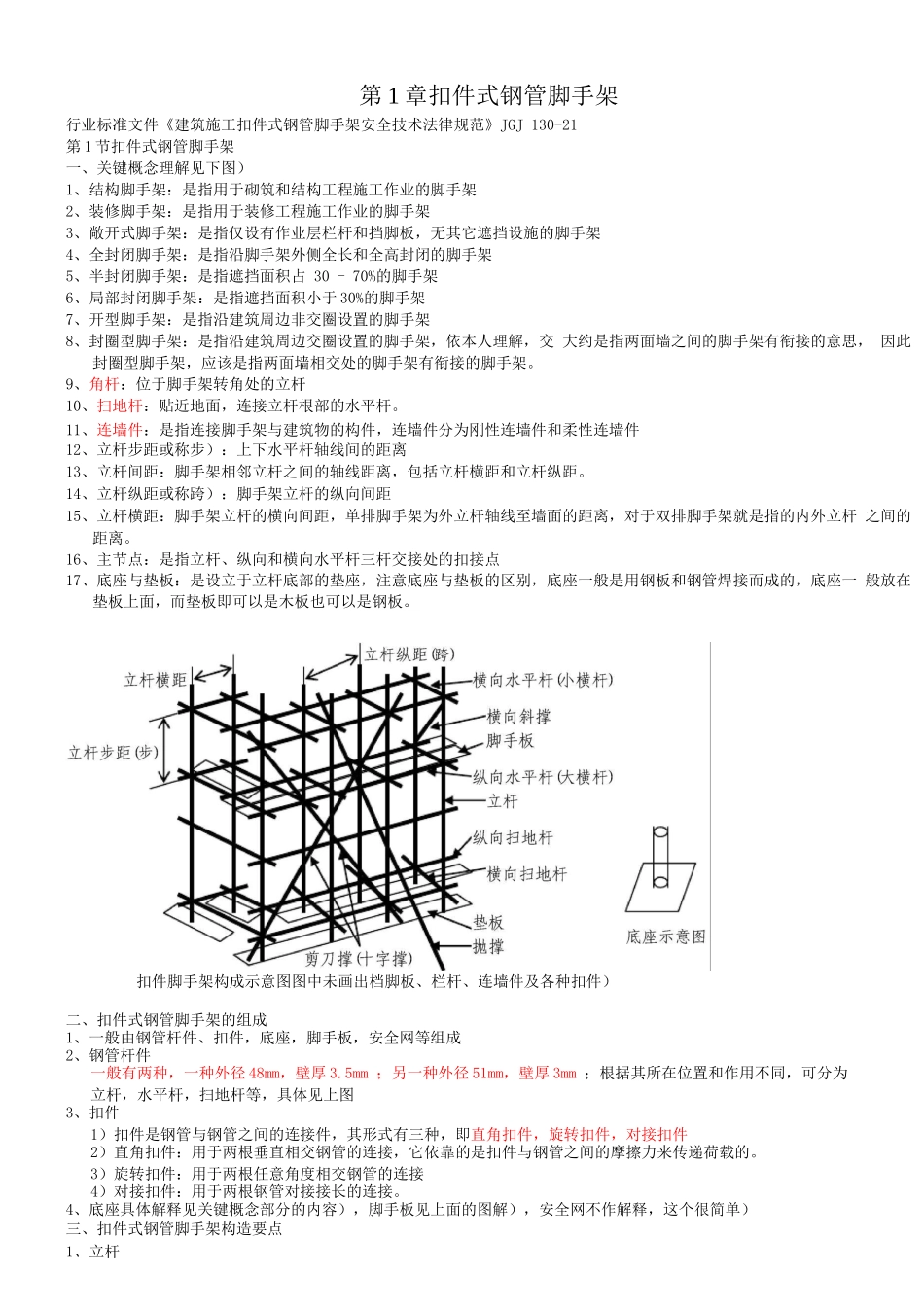

第 1 章扣件式钢管脚手架行业标准文件《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ 130-21第 1 节扣件式钢管脚手架一、关键概念理解见下图）1、结构脚手架：是指用于砌筑和结构工程施工作业的脚手架2、装修脚手架：是指用于装修工程施工作业的脚手架3、敞开式脚手架：是指仅设有作业层栏杆和挡脚板，无其它遮挡设施的脚手架4、全封闭脚手架：是指沿脚手架外侧全长和全高封闭的脚手架5、半封闭脚手架：是指遮挡面积占 30 - 70%的脚手架6、局部封闭脚手架：是指遮挡面积小于 30%的脚手架7、开型脚手架：是指沿建筑周边非交圈设置的脚手架8、封圈型脚手架：是指沿建筑周边交圈设置的脚手架，依本人理解，交 大约是指两面墙之间的脚手架有衔接的意思， 因此封圈型脚手架，应该是指两面墙相交处的脚手架有衔接的脚手架。9、角杆：位于脚手架转角处的立杆10、扫地杆：贴近地面，连接立杆根部的水平杆。11、连墙件：是指连接脚手架与建筑物的构件，连墙件分为刚性连墙件和柔性连墙件12、立杆步距或称步）：上下水平杆轴线间的距离13、立杆间距：脚手架相邻立杆之间的轴线距离，包括立杆横距和立杆纵距。14、立杆纵距或称跨）：脚手架立杆的纵向间距15、立杆横距：脚手架立杆的横向间距，单排脚手架为外立杆轴线至墙面的距离，对于双排脚手架就是指的内外立杆 之间的距离。16、主节点：是指立杆、纵向和横向水平杆三杆交接处的扣接点17、底座与垫板：是设立于立杆底部的垫座，注意底座与垫板的区别，底座一般是用钢板和钢管焊接而成的，底座一 般放在垫板上面，而垫板即可以是木板也可以是钢板。扣件脚手架构成示意图图中未画出档脚板、栏杆、连墙件及各种扣件）二、扣件式钢管脚手架的组成1、一般由钢管杆件、扣件，底座，脚手板，安全网等组成2、钢管杆件一般有两种，一种外径 48mm，壁厚 3.5mm ；另一种外径 51mm，壁厚 3mm ；根据其所在位置和作用不同，可分为立杆，水平杆，扫地杆等，具体见上图3、扣件1）扣件是钢管与钢管之间的连接件，其形式有三种，即直角扣件，旋转扣件，对接扣件2）直角扣件：用于两根垂直相交钢管的连接，它依靠的是扣件与钢管之间的摩擦力来传递荷载的。3）旋转扣件：用于两根任意角度相交钢管的连接4）对接扣件：用于两根钢管对接接长的连接。4、底座具体解释见关键概念部分的内容），脚手板见上面的图解），安全网不作解释，这个很简单）三、扣件式钢管脚手架构造要点1、立杆1）立杆横距一般为 1....
