钢索配线技术要求

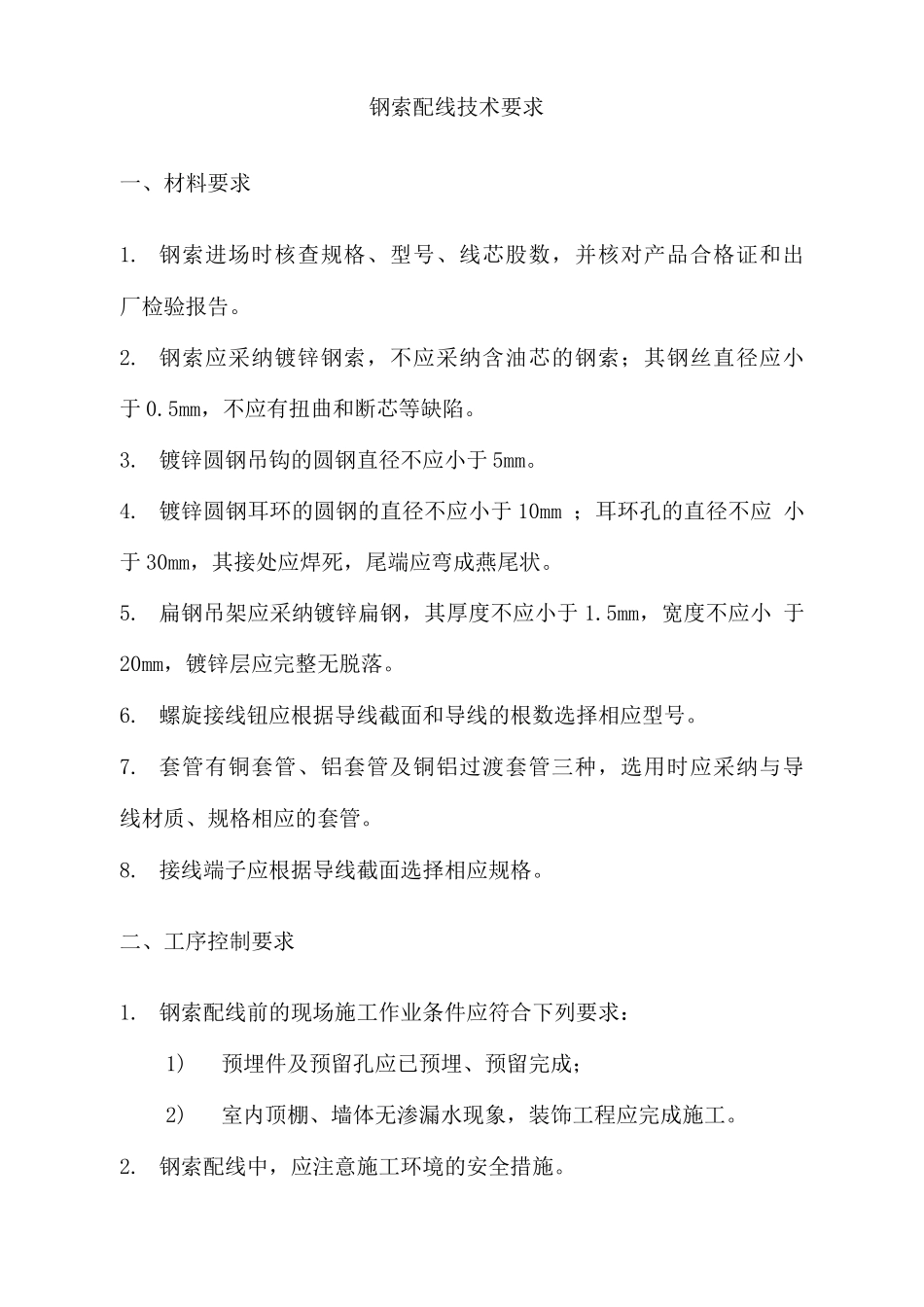

钢索配线技术要求一、材料要求1. 钢索进场时核查规格、型号、线芯股数，并核对产品合格证和出 厂检验报告。2. 钢索应采纳镀锌钢索，不应采纳含油芯的钢索；其钢丝直径应小 于 0.5mm，不应有扭曲和断芯等缺陷。3. 镀锌圆钢吊钩的圆钢直径不应小于 5mm。4. 镀锌圆钢耳环的圆钢的直径不应小于 10mm ；耳环孔的直径不应 小于 30mm，其接处应焊死，尾端应弯成燕尾状。5. 扁钢吊架应采纳镀锌扁钢，其厚度不应小于 1.5mm，宽度不应小 于20mm，镀锌层应完整无脱落。6. 螺旋接线钮应根据导线截面和导线的根数选择相应型号。7. 套管有铜套管、铝套管及铜铝过渡套管三种，选用时应采纳与导 线材质、规格相应的套管。8. 接线端子应根据导线截面选择相应规格。二、工序控制要求1. 钢索配线前的现场施工作业条件应符合下列要求：1)预埋件及预留孔应已预埋、预留完成；2)室内顶棚、墙体无渗漏水现象，装饰工程应完成施工。2. 钢索配线中，应注意施工环境的安全措施。3. 钢索配线完成后，应对钢索接地电阻进行测试，对配线绝缘电阻 测试，测试完成后实行防污染防磕碰措施。三、施工技术要求1.钢索与终端拉环套接处应采纳心、形环，固定钢索的线卡不应少于 2 个，钢索端头应用镀锌铁线绑扎紧密且应与保护导体可靠连接，镀 锌铁线规格应符合设计要求且直径不小于 1mm。2.固定钢索终端拉环的预埋件应牢固可靠，并应能承受在钢索全部 负荷下的拉力；在挂索前应对拉环做过载试验，过载试验的拉力应为 设计承载拉力的 3.5 倍。试验记录表详见附录 L。3.钢索长度小于或等于 50m 时，允许只在一端装设花篮螺栓；长度 超过 50m 时，两端均应装设花篮螺栓；长度每增加 50m 应加装一个 中间花篮螺栓。通过调节花篮螺栓的螺杆，调节钢索的松紧度，其 松紧度应符合要求。4.钢索中间吊架间距不应大于 12m，吊架与钢索连接处的吊钩深度 不应小于 20mm，并应有锁定零件，防止钢索跳出；吊架应固定平整， 间距应均匀。5.钢索两端应与保护导体可靠连接。6.钢索表面应干净、无锈蚀；钢索配线、灯具安装时不得污染钢索。7.钢索配线的支持件之间及支持件与灯头盒之间最大距离应符合 表 1的要求。表 1 钢索配线的支持件之间及支持件与灯头盒之间最大距离(mm )配线类别支持件之间最大距离支持件与灯头盒之间最大距离钢管152塑料导管10150塑料护套线218.绝缘导线和灯具在钢索上安装后，钢索应承受全部负载。四、质量记录1. 钢索配线工程...
