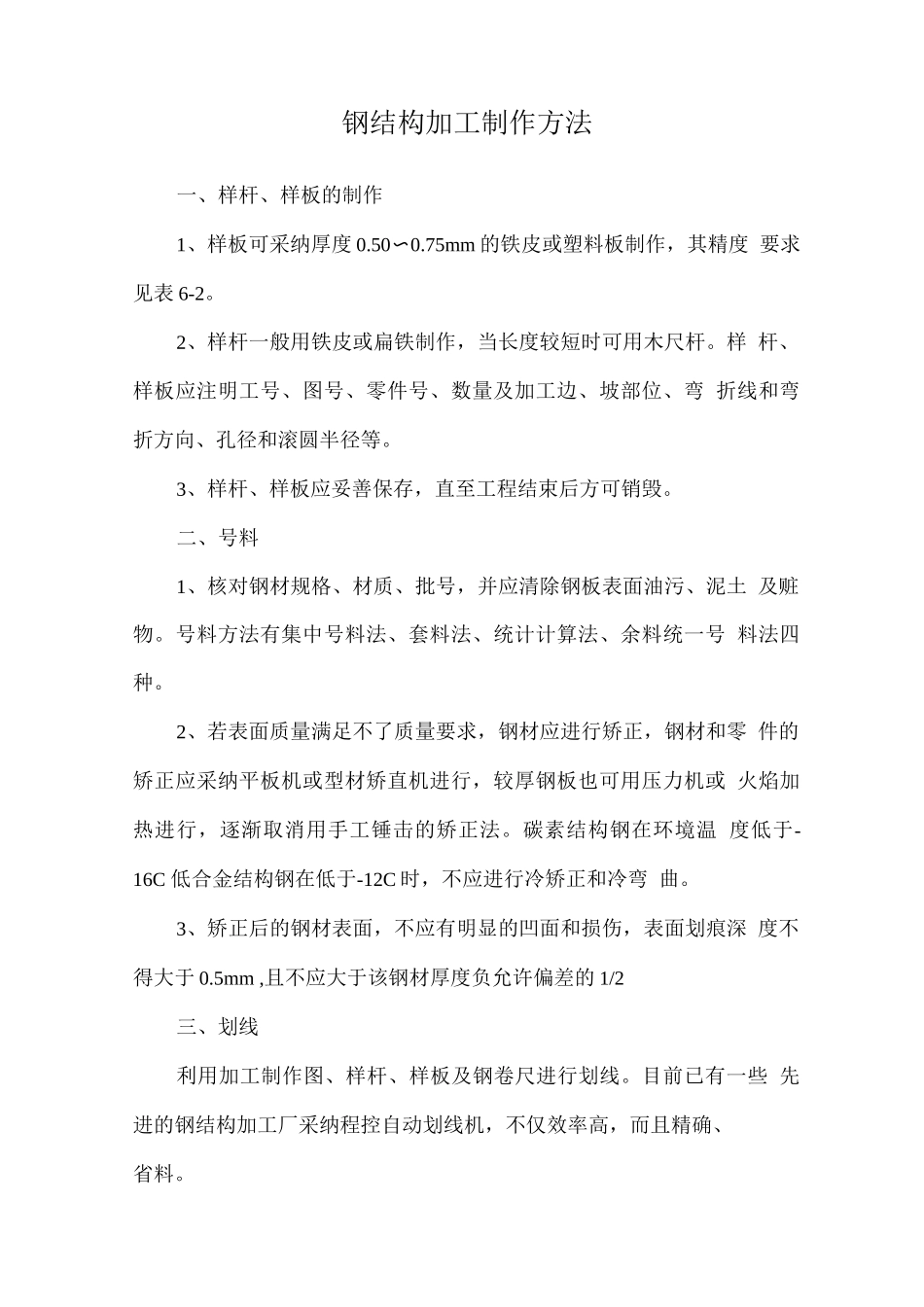

钢结构加工制作方法一、样杆、样板的制作1、样板可采纳厚度 0
75mm 的铁皮或塑料板制作，其精度 要求见表 6-2
2、样杆一般用铁皮或扁铁制作，当长度较短时可用木尺杆
样 杆、样板应注明工号、图号、零件号、数量及加工边、坡部位、弯 折线和弯折方向、孔径和滚圆半径等
3、样杆、样板应妥善保存，直至工程结束后方可销毁
二、号料1、核对钢材规格、材质、批号，并应清除钢板表面油污、泥土 及赃物
号料方法有集中号料法、套料法、统计计算法、余料统一号 料法四种
2、若表面质量满足不了质量要求，钢材应进行矫正，钢材和零 件的矫正应采纳平板机或型材矫直机进行，较厚钢板也可用压力机或 火焰加热进行，逐渐取消用手工锤击的矫正法
碳素结构钢在环境温 度低于-16C 低合金结构钢在低于-12C 时，不应进行冷矫正和冷弯 曲
3、矫正后的钢材表面，不应有明显的凹面和损伤，表面划痕深 度不得大于 0
5mm ,且不应大于该钢材厚度负允许偏差的 1/2三、划线利用加工制作图、样杆、样板及钢卷尺进行划线
目前已有一些 先进的钢结构加工厂采纳程控自动划线机，不仅效率高，而且精确、省料

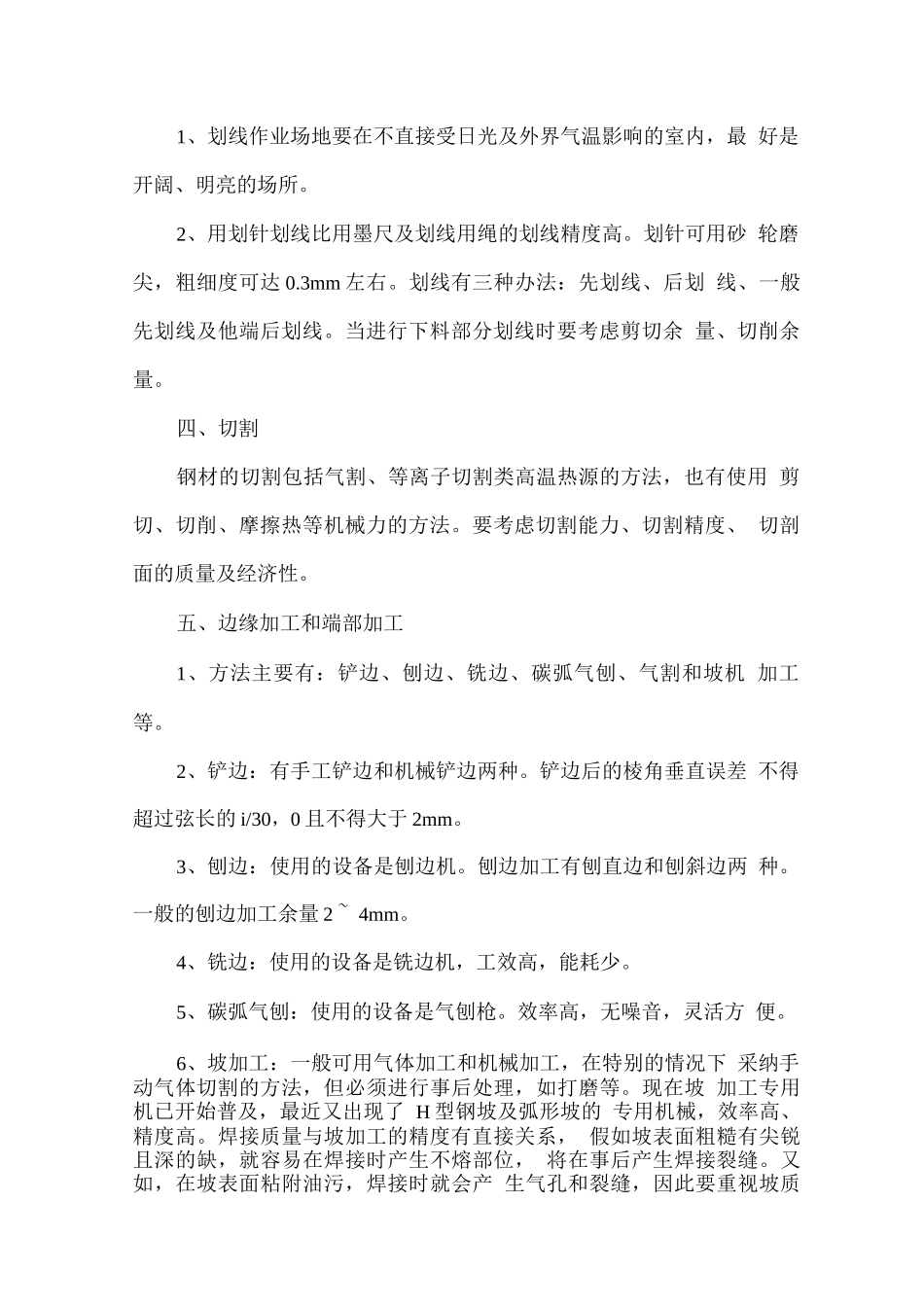

1、划线作业场地要在不直接受日光及外界气温影响的室内，最 好是开阔、明亮的场所
2、用划针划线比用墨尺及划线用绳的划线精度高
划针可用砂 轮磨尖，粗细度可达 0
3mm 左右
划线有三种办法：先划线、后划 线、一般先划线及他端后划线
当进行下料部分划线时要考虑剪切余 量、切削余量
四、切割钢材的切割包括气割、等离子切割类高温热源的方法，也有使用 剪切、切削、摩擦热等机械力的方法
要考虑切割能力、切割精度、 切剖面的质量及经济性
五、边缘加工和端部加工1、方法主要有：铲边、刨边、铣边、碳弧气刨、气割和坡机 加工等
2、铲边：有手工铲边和机械铲边两种
铲边后的棱角垂直误差 不得超过弦长的 i/30，0 且不得大于 2
