钢结构加工施工误差标准

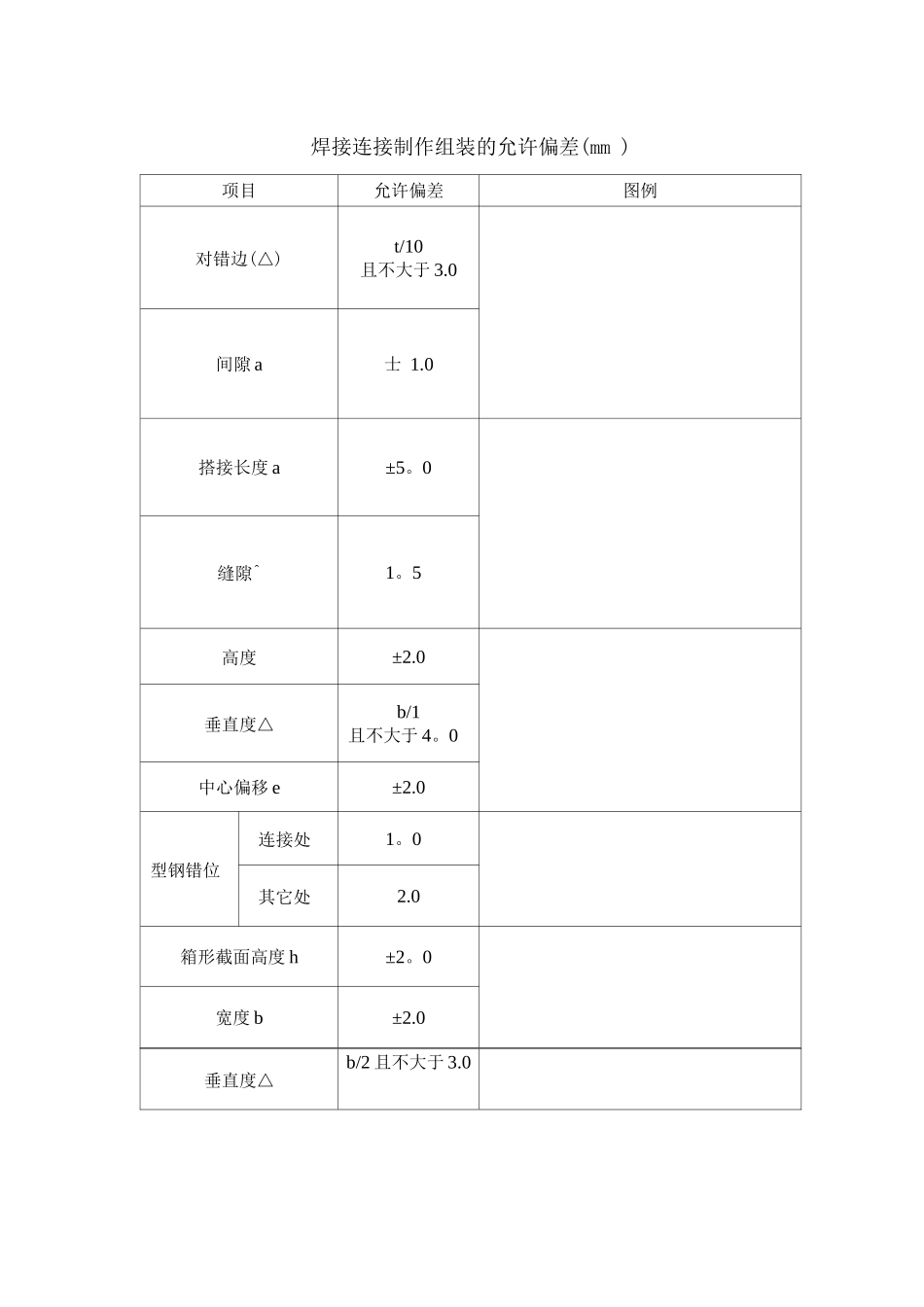

钢结构加工及施工误差标准一、构件连接处螺栓孔加工误差值标准C 级螺栓孔的允许偏差（mm ）项目允许偏差检测方法直径+1.00。0用游标卡尺或孔径量规检查圆度2.0垂直度0。03t 且不大于 2。0螺栓孔孔距的允许偏差（mm）螺栓孔孔距范围<5501〜121201~30>30同一组内任意两孔间距离士 1.0士 1.5―——―——相邻两组的端孔间距离士 1。5 ±2。0±2.5± 3.0注:1、在节点中连接板与一根杆件相连的所有螺栓孔为一组；2、对接接头在拼接板一侧的螺栓孔为一组；3、在两相邻节点或接头间的螺栓孔为一组，但不包括上述两款所规定的螺栓孔；4、受弯构件翼缘上的连接螺栓孔，每米长度范围内的螺栓孔为一组。检测方法:用钢尺检查、焊接型钢误差值标准焊接 H 型钢的允许偏差（mm）项目允许偏差图例h<5±2.0截面高度 h5 〈h<10±3。0h〉10±4。0截面宽度 b±3。01项目允许偏差图例腹板中心偏移2。0翼缘板垂直度△b/1且不应大于 3.0弯曲矢高/10 且不应大于 10.0扭曲h/250且不应大于 5。0腹板局部平面度 f普钢构件t〈143.0t》142。0轻钢构件横截面水平弓度h/1纵截面水平弓度h/1端板上翼缘外侧中点至边孔横距 al±3。0下翼缘外侧中点至边孔竖距 a2士 3.0孔间横向距离 a3± 1.5孔间竖向距离 a4± 1.5弯曲度 c（高度小于610mm）+ 3。0（只允许凹进）弯曲度 c（高度 610〜1220mm ）+ 3。0（只允许凹进）弯曲度 c(高度大于1220mm )+ 3。0只允许凹进)焊接连接制作组装的允许偏差(mm )项目允许偏差图例对错边(△)t/10且不大于 3.0间隙 a士 1.0搭接长度 a±5。0缝隙^1。5高度±2.0垂直度△b/1且不大于 4。0中心偏移 e±2.0型钢错位连接处1。0其它处2.0箱形截面高度 h±2。0宽度 b±2.0垂直度△b/2 且不大于 3.0三、钢构件的外形尺寸单层钢柱的外形尺寸允许偏差（mm ）项目允许偏差图例柱身扭曲牛腿处3。0其他处8.0柱截面几何尺寸连接处士 3.0非连接处±4.0翼缘对腹板的垂直度连接处1。5其他处b/1且不大于5。0柱脚底板平面度5.0柱脚螺栓孔中心对柱轴线的距离3。0焊接实腹钢梁外形尺寸允许偏差（mm ）项目允许偏差图例梁长度L端部有凸缘支座板0-5。0其他形式±L/25±10。0端部高度hh< 20±2.0h〉20±3。0拱度设计要求起拱+ L/50设计未要求起拱10。0-5.0侧弯矢高L/20,且不应大于 10。0扭曲h/250 且不应大于10.0腹板局部平面度t<145。0t〉144.0项目允许偏差图例翼缘对腹板的垂直度b/1且不大于3.0吊车梁上翼缘与轨道接触面的平...
