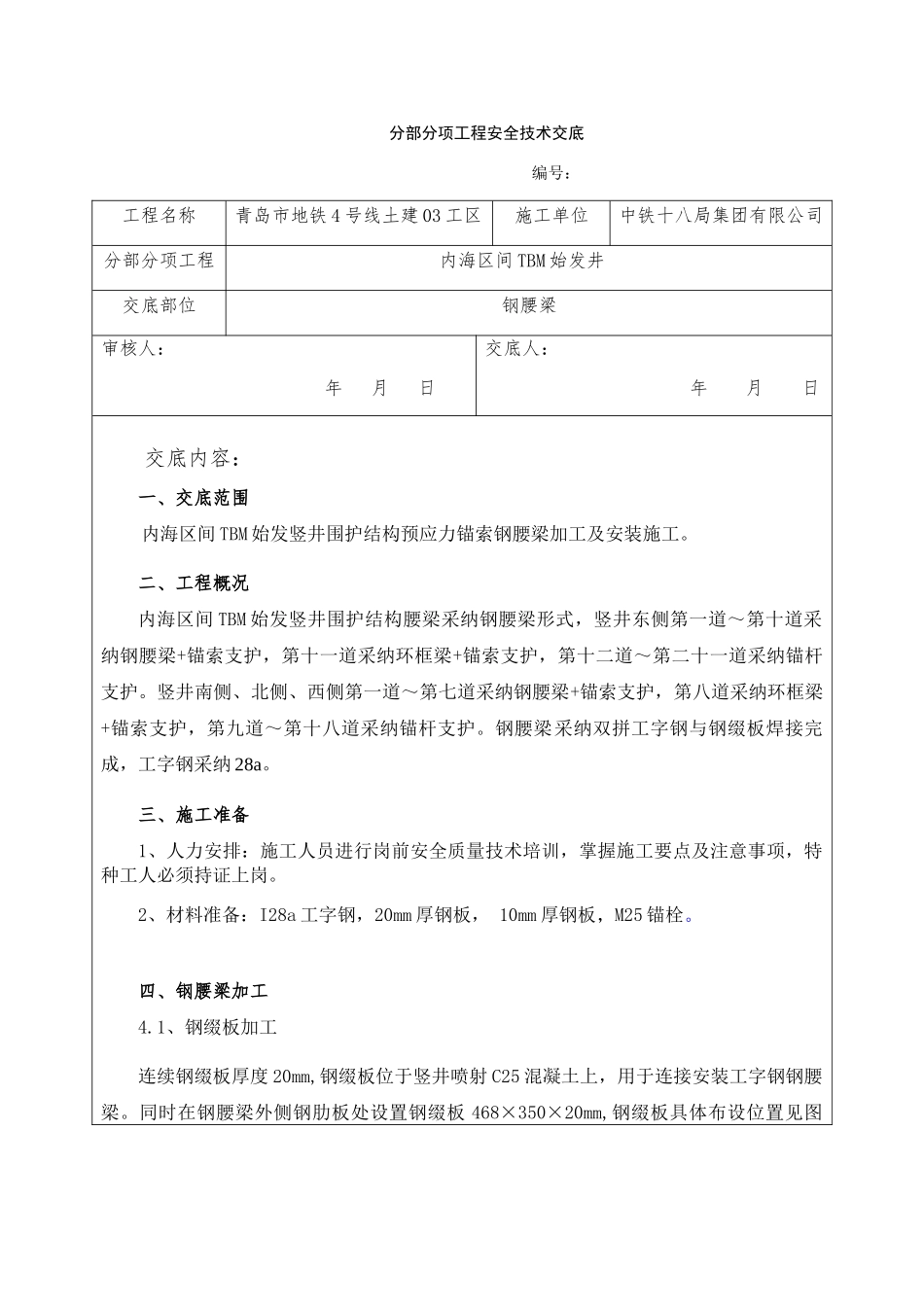

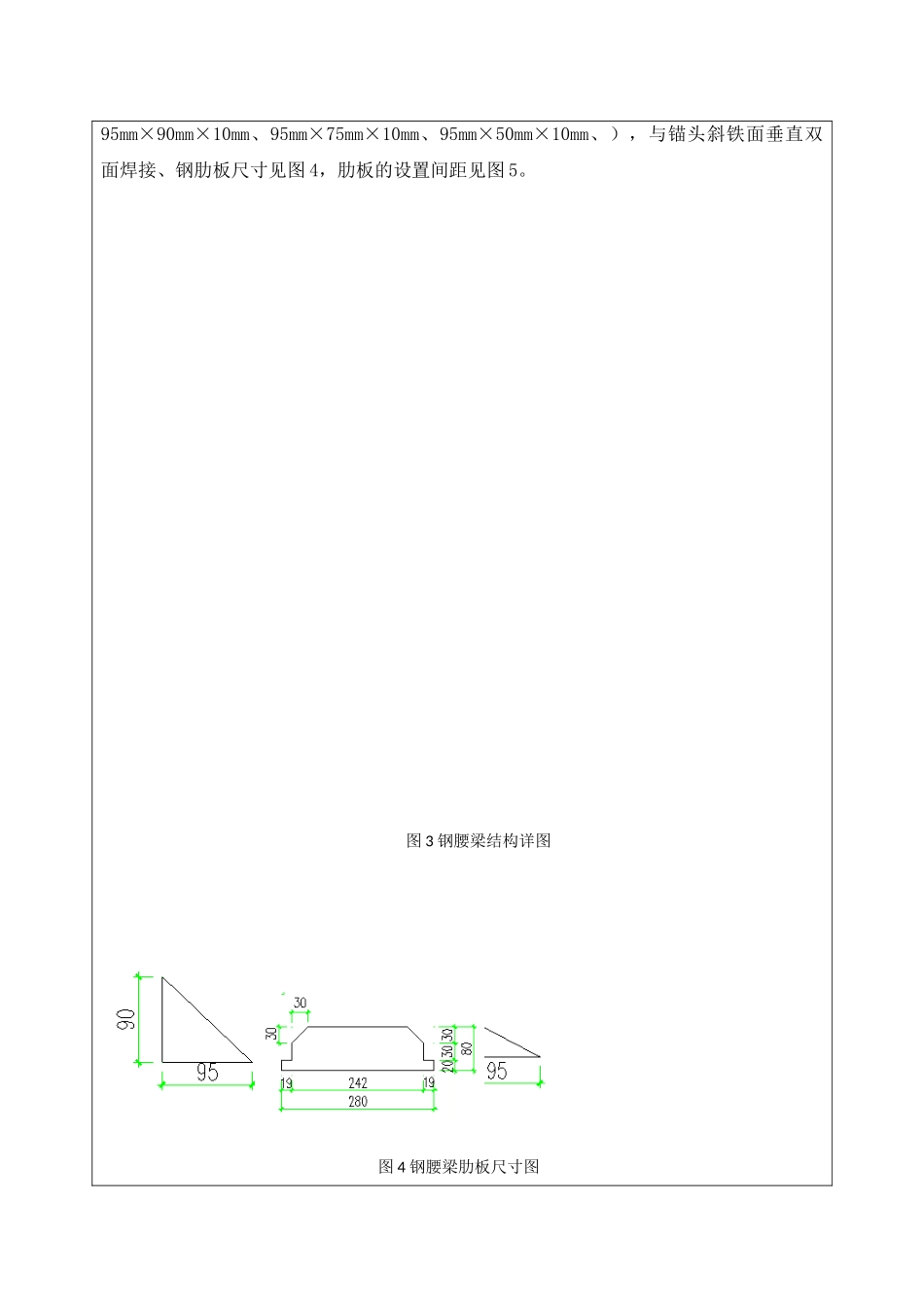

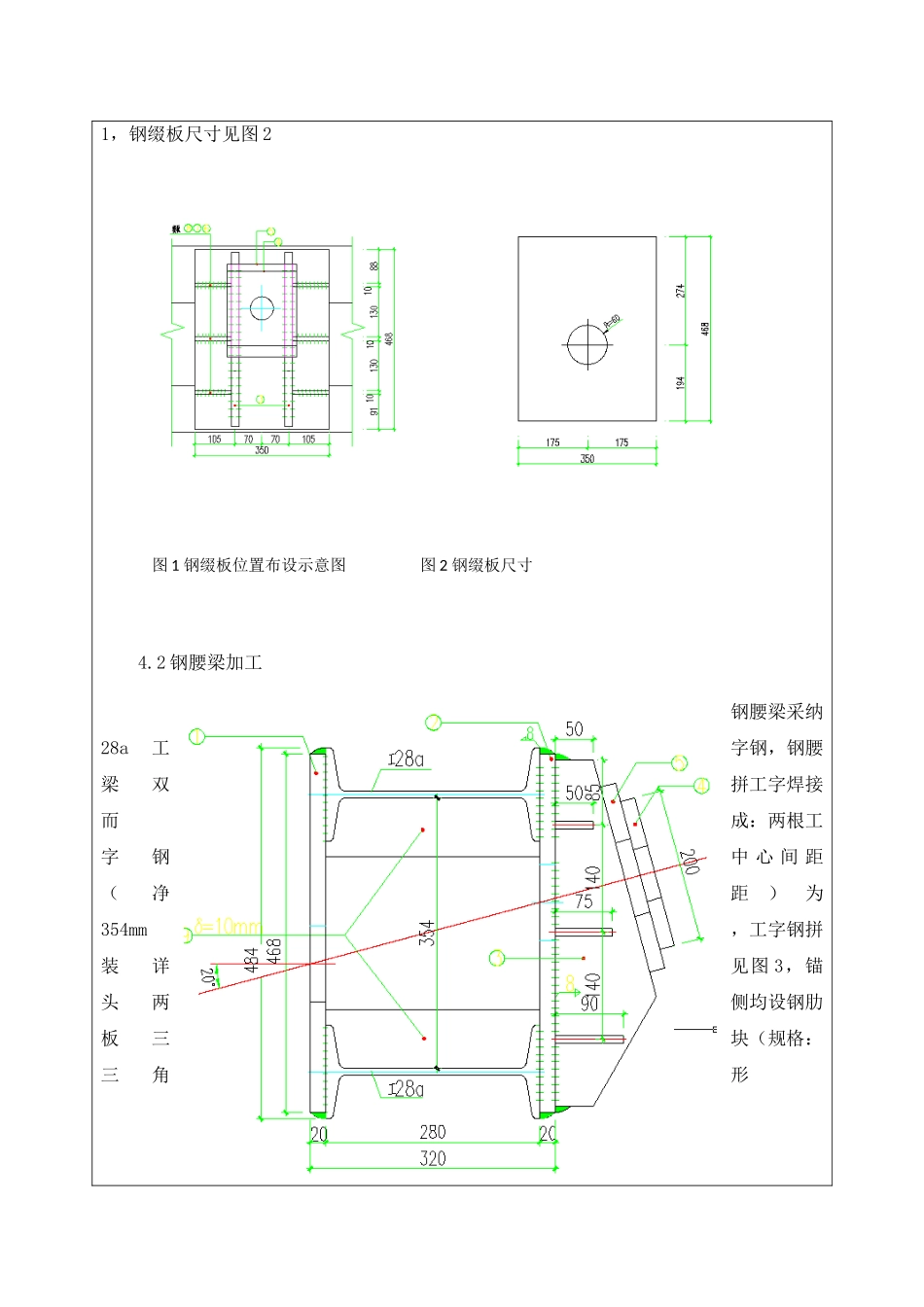

分部分项工程安全技术交底 编号：工程名称青岛市地铁 4 号线土建 03 工区施工单位中铁十八局集团有限公司分部分项工程内海区间 TBM 始发井交底部位钢腰梁审核人：年 月 日交底人：年 月 日交底内容：一、交底范围 内海区间 TBM 始发竖井围护结构预应力锚索钢腰梁加工及安装施工。二、工程概况内海区间 TBM 始发竖井围护结构腰梁采纳钢腰梁形式，竖井东侧第一道～第十道采纳钢腰梁+锚索支护，第十一道采纳环框梁+锚索支护，第十二道～第二十一道采纳锚杆支护。竖井南侧、北侧、西侧第一道～第七道采纳钢腰梁+锚索支护，第八道采纳环框梁+锚索支护，第九道～第十八道采纳锚杆支护。钢腰梁采纳双拼工字钢与钢缀板焊接完成，工字钢采纳 28a。 三、施工准备1、人力安排：施工人员进行岗前安全质量技术培训，掌握施工要点及注意事项，特种工人必须持证上岗。2、材料准备：I28a 工字钢，20mm 厚钢板， 10mm 厚钢板，M25 锚栓。四、钢腰梁加工4.1、钢缀板加工 连续钢缀板厚度 20mm,钢缀板位于竖井喷射 C25 混凝土上，用于连接安装工字钢钢腰梁。同时在钢腰梁外侧钢肋板处设置钢缀板 468×350×20mm,钢缀板具体布设位置见图1，钢缀板尺寸见图 2 图 1 钢缀板位置布设示意图 图 2 钢缀板尺寸 4.2 钢腰梁加工钢腰梁采纳28a工字钢，钢腰梁双拼工字焊接而成：两根工字钢中 心 间 距（净距）为354mm，工字钢拼装详见图 3，锚头两侧均设钢肋板三块（规格：三角形95mm×90mm×10mm、95mm×75mm×10mm、95mm×50mm×10mm、），与锚头斜铁面垂直双面焊接、钢肋板尺寸见图 4，肋板的设置间距见图 5。图 3 钢腰梁结构详图图 4 钢腰梁肋板尺寸图 图 5 锚索处围 檩 俯 视图 4.3 斜铁部分 腰梁垂直面采纳楔形铁靴调整张拉角度，铁靴为独立部分，采纳 4 块钢板焊接而成。其中斜铁垫板 1 块，钢板厚度 20mm；斜铁 2 块，钢板厚度 20mm；斜铁盖板 1 块，钢板厚度 20mm。 1）斜铁垫板加工：斜铁垫板采纳 20mm 钢板加工而成，直接焊接于 28a 工字钢上，尺寸为 468mm×350mm×20mm。见图 6。图 6 斜铁垫板尺寸2）斜铁加工：斜铁采纳 20mm 厚钢板加工而成，直接焊接于斜铁钢板。斜铁焊接焊接示意图见图 5，斜铁尺寸见图 7。 图 7 斜铁加工尺寸图 3）斜铁盖板：斜铁盖板采纳 20mm 厚钢板加工而成，尺寸为 250×180×20mm。见图 8图 8 斜铁盖板大样图 4）锚索穿过铁靴后安装承压钢板（...
