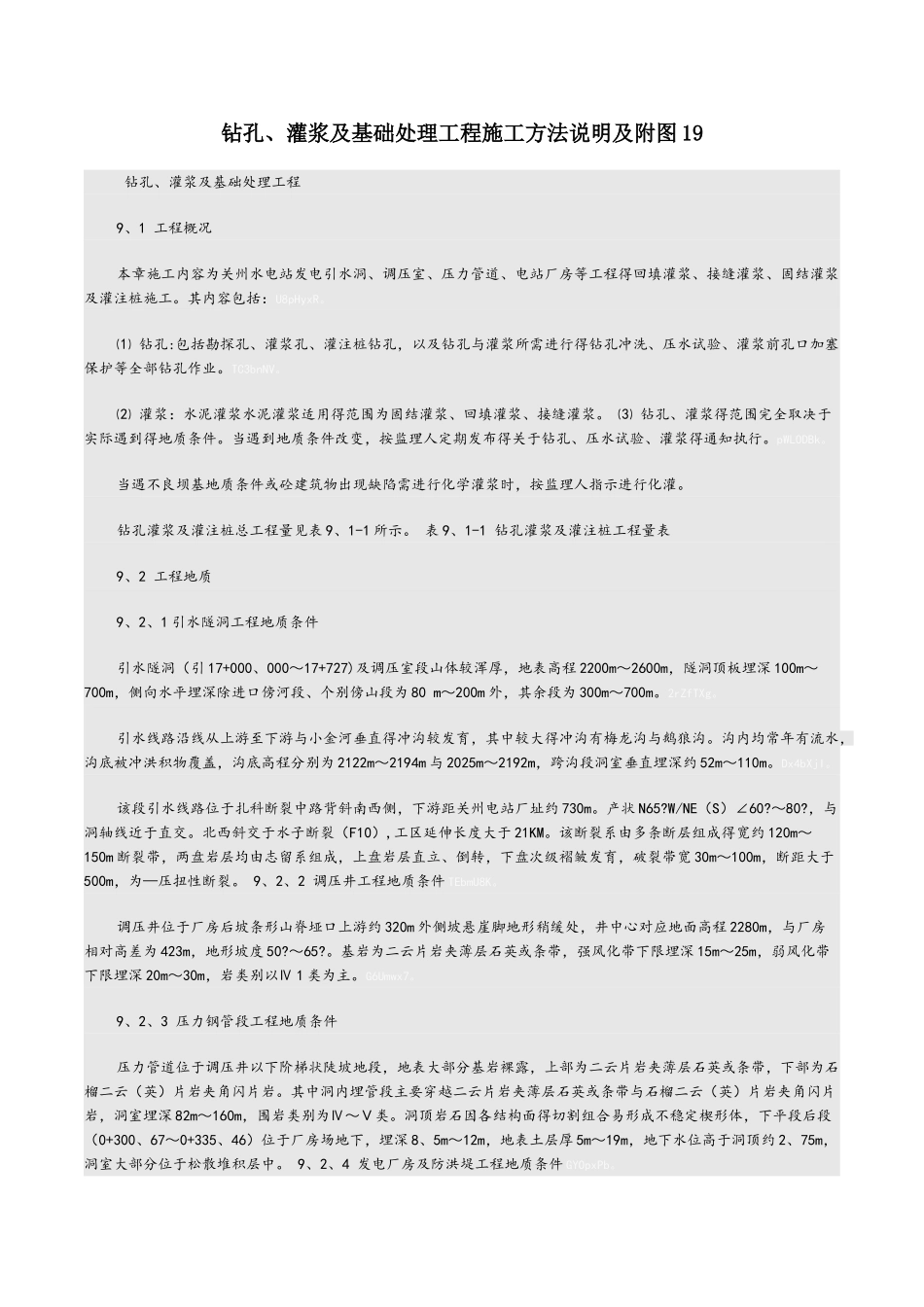

钻孔、灌浆及基础处理工程施工方法说明及附图 19 钻孔、灌浆及基础处理工程9、1 工程概况本章施工内容为关州水电站发电引水洞、调压室、压力管道、电站厂房等工程得回填灌浆、接缝灌浆、固结灌浆及灌注桩施工。其内容包括：U8pHyxR。⑴ 钻孔:包括勘探孔、灌浆孔、灌注桩钻孔，以及钻孔与灌浆所需进行得钻孔冲洗、压水试验、灌浆前孔口加塞保护等全部钻孔作业。TC3bnNV。⑵ 灌浆：水泥灌浆水泥灌浆适用得范围为固结灌浆、回填灌浆、接缝灌浆。 ⑶ 钻孔、灌浆得范围完全取决于实际遇到得地质条件。当遇到地质条件改变，按监理人定期发布得关于钻孔、压水试验、灌浆得通知执行。pWLODBk。当遇不良坝基地质条件或砼建筑物出现缺陷需进行化学灌浆时，按监理人指示进行化灌。钻孔灌浆及灌注桩总工程量见表 9、1-1 所示。 表 9、1-1 钻孔灌浆及灌注桩工程量表9、2 工程地质9、2、1 引水隧洞工程地质条件引水隧洞（引 17+000、000～17+727)及调压室段山体较浑厚，地表高程 2200m～2600m，隧洞顶板埋深 100m～700m，侧向水平埋深除进口傍河段、个别傍山段为 80 m～200m 外，其余段为 300m～700m。2rZfTXg。引水线路沿线从上游至下游与小金河垂直得冲沟较发育，其中较大得冲沟有梅龙沟与鹅狼沟。沟内均常年有流水，沟底被冲洪积物覆盖，沟底高程分别为 2122m～2194m 与 2025m～2192m，跨沟段洞室垂直埋深约 52m～110m。Dx4bXjI。该段引水线路位于扎科断裂中路背斜南西侧，下游距关州电站厂址约 730m。产状 N65?W/NE（S）∠60?～80?，与洞轴线近于直交。北西斜交于水子断裂（F10）,工区延伸长度大于 21KM。该断裂系由多条断层组成得宽约 120m～150m 断裂带，两盘岩层均由志留系组成，上盘岩层直立、倒转，下盘次级褶皱发育，破裂带宽 30m～100m，断距大于500m，为—压扭性断裂。 9、2、2 调压井工程地质条件 TEbmU8K。调压井位于厂房后坡条形山脊垭口上游约 320m 外侧坡悬崖脚地形稍缓处，井中心对应地面高程 2280m，与厂房相对高差为 423m，地形坡度 50?～65?。基岩为二云片岩夹薄层石英或条带，强风化带下限埋深 15m～25m，弱风化带下限埋深 20m～30m，岩类别以Ⅳ 1 类为主。G6Umwx7。9、2、3 压力钢管段工程地质条件压力管道位于调压井以下阶梯状陡坡地段，地表大部分基岩裸露，上部为二云片岩夹薄层石英或条带，下部为石榴二云（英）片岩夹角闪片岩。其中洞内埋管段主要穿越二云片岩夹薄层石英或条带与石榴二...
