钻孔桩钢筋笼吊筋吊环及孔口横担计算书

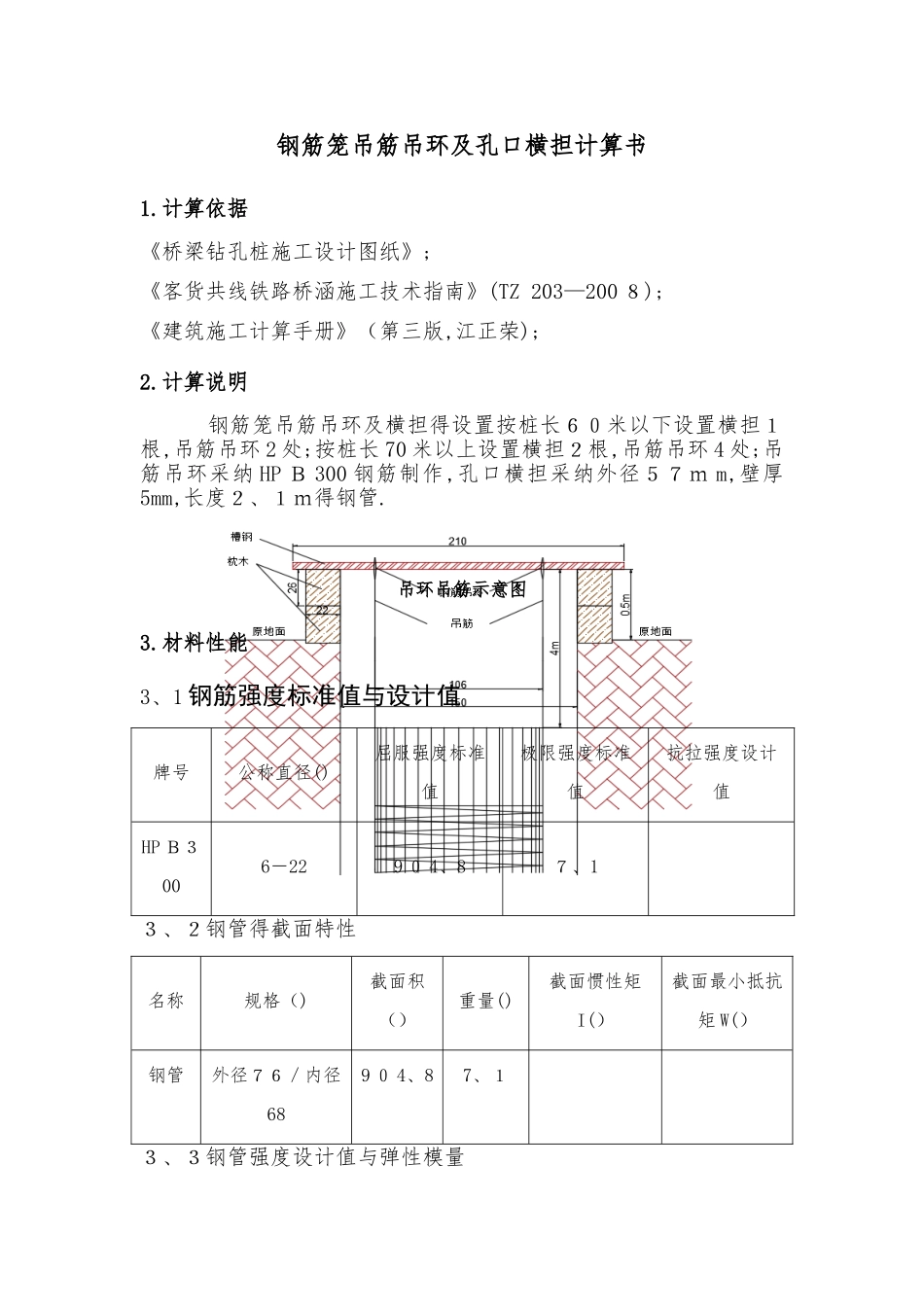

钢筋笼吊筋吊环及孔口横担计算书1.计算依据《桥梁钻孔桩施工设计图纸》;《客货共线铁路桥涵施工技术指南》(TZ 203—200 ８);《建筑施工计算手册》（第三版,江正荣);2.计算说明 钢筋笼吊筋吊环及横担得设置按桩长６０米以下设置横担１根,吊筋吊环 2 处;按桩长 70 米以上设置横担２根,吊筋吊环 4 处;吊筋吊环采纳 HP Ｂ 300 钢筋制作,孔口横担采纳外径５７ｍ m,壁厚5mm,长度２、１ｍ得钢管.吊环吊筋示意图3.材料性能3、1 钢筋强度标准值与设计值牌号公称直径()屈服强度标准值极限强度标准值抗拉强度设计值HP Ｂ３006－229 ０ 4、8７、1３、２钢管得截面特性名称规格（)截面积（）重量()截面惯性矩I(）截面最小抵抗矩 W(）钢管外径７６／内径689 ０ 4、87、１３、３钢管强度设计值与弹性模量牌号厚度(）抗拉、抗压与抗弯（)抗剪弹性模量Ｅ(）Q2352151 ２ 54、钢筋笼吊筋吊环计算4、1 工况一选 本 桥 梁 工 程 桩 径 1 、 25m 、 桩 长 7 ０ ｍ ， 钢 筋 笼 重 量 为7、188t,采纳 HPB300 Ø1 ６ mm 钢筋制作吊环 4 个,横担 2 根采纳孔口横担采纳外径 76mm;内径 68 ｍ m；壁厚 5mm 得钢管。４、1、1 吊环得应力按下式计算：式中-吊环拉应力 —吊环得截面个数,一个吊环时为２；二个吊环时为 4;四个吊环时为 6; Ａ—一个吊环得钢筋截面面积; Ｇ—构件得重量（t）； 980 ７-t(吨）换算成 N(牛顿); —吊环得允许拉应力,一般不大于 6 ０ N／mm2(已考虑超载系数、吸附系数、动力系数、钢筋弯折引起得应力集中系数、钢筋角度影响系数、钢筋代换等). 满足要求4、1、２一个吊环可起吊得重量按下式计算:式中—一个吊环起吊得重量(kg) —吊环直径(ｍ m） —吊环得允许拉应力 满足要求4、1、3 吊筋抗拉强度计算： 抗拉强度强度设计值 满足要求4、1、４钢筋笼横担强度计算: 取最不利工况，即钢筋笼全部安装完毕，悬挂于槽钢上得工况,因为钢管为 2 根，有 4 个受力点,所以单点集中荷载为 1/4 总荷载。 即: 钢管自重:（1）抗弯强度值计算 ①自重荷载下弯矩：② 集中荷载 F 作用下弯矩: ③ 组合弯矩: 满足要求（2）抗剪强度值计算 ①剪力： ②最大剪应力: 满足要求（3）挠度值计算 满足要求 根据上述计算钢筋笼吊筋吊环采纳Ｈ PB300 Ø1 ６ mm 钢筋制作吊环 4 个,孔口横担 2 根采纳外径 7 ６ mm；内径 68mm；壁厚５ mm 得钢管满足使用要求。4...
