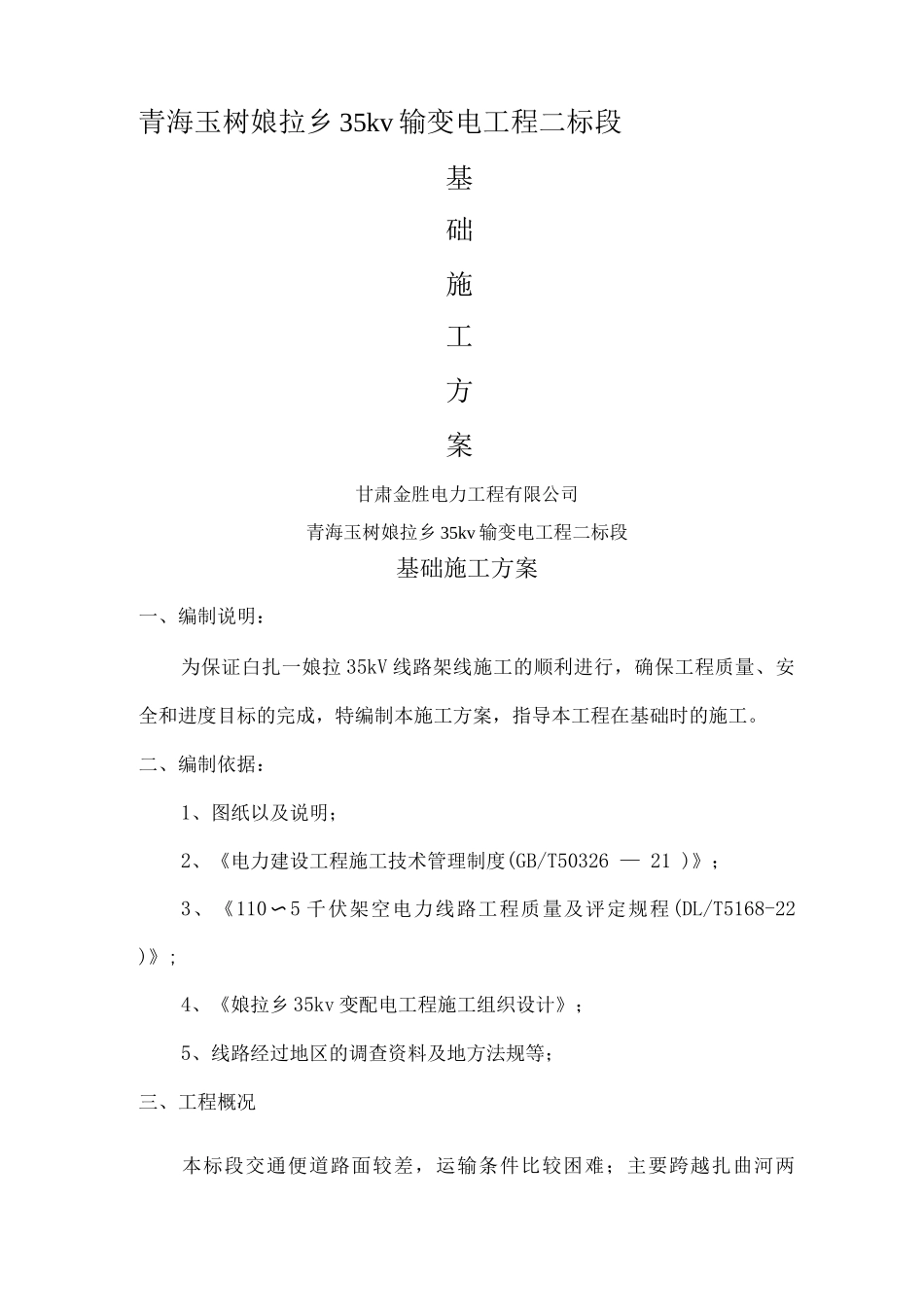

青海玉树娘拉乡 35kv 输变电工程二标段基础施工方案甘肃金胜电力工程有限公司青海玉树娘拉乡 35kv 输变电工程二标段基础施工方案一、编制说明：为保证白扎一娘拉 35kV 线路架线施工的顺利进行，确保工程质量、安全和进度目标的完成，特编制本施工方案，指导本工程在基础时的施工

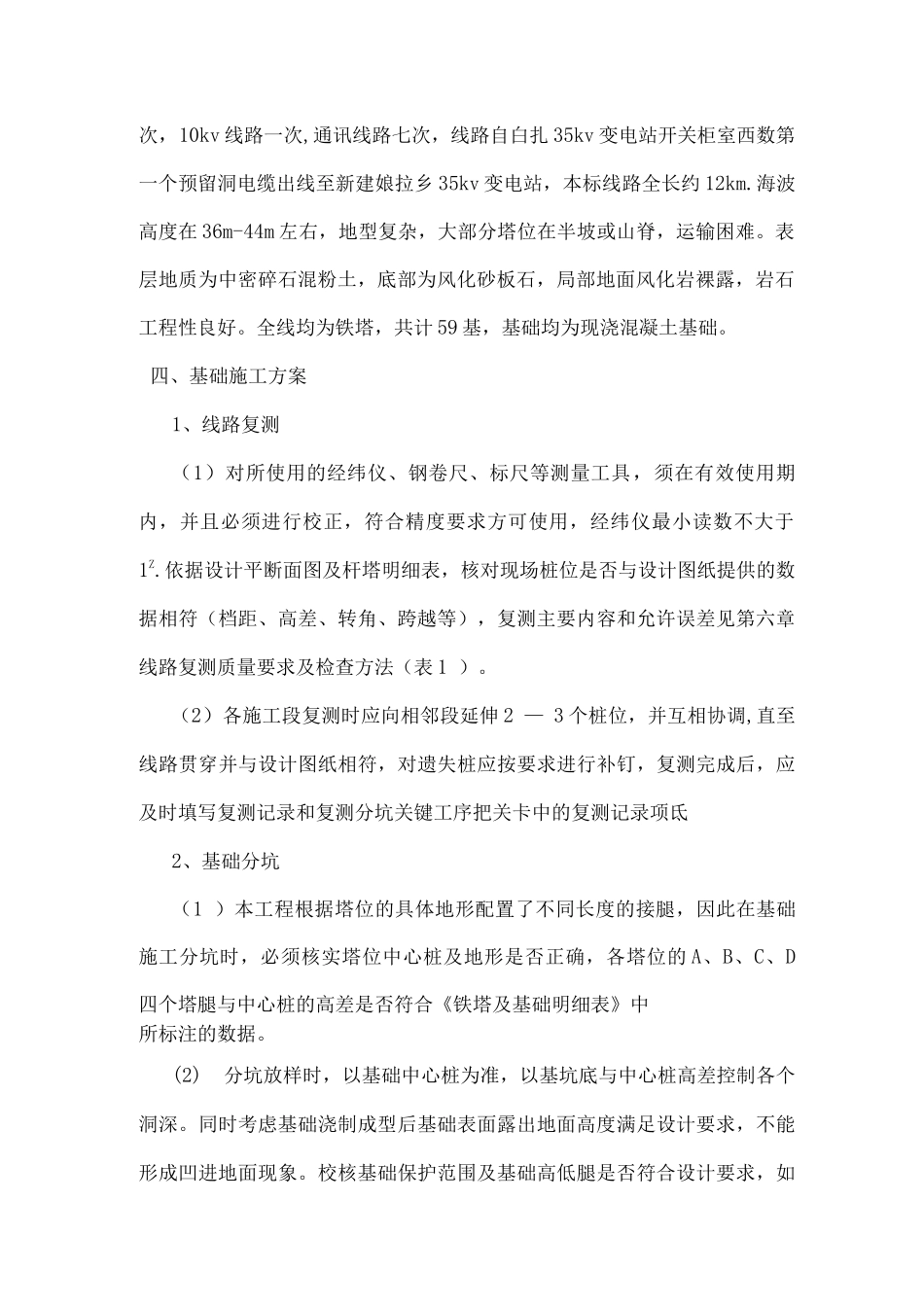

二、编制依据：1、图纸以及说明；2、《电力建设工程施工技术管理制度(GB/T50326 — 21 )》；3、《110〜5 千伏架空电力线路工程质量及评定规程(DL/T5168-22 )》;4、《娘拉乡 35kv 变配电工程施工组织设计》；5、线路经过地区的调查资料及地方法规等；三、工程概况本标段交通便道路面较差，运输条件比较困难；主要跨越扎曲河两次，10kv 线路一次,通讯线路七次，线路自白扎 35kv 变电站开关柜室西数第一个预留洞电缆出线至新建娘拉乡 35kv 变电站，本标线路全长约 12km
海波高度在 36m-44m 左右，地型复杂，大部分塔位在半坡或山脊，运输困难
表层地质为中密碎石混粉土，底部为风化砂板石，局部地面风化岩裸露，岩石工程性良好
全线均为铁塔，共计 59 基，基础均为现浇混凝土基础
四、基础施工方案1、线路复测（1）对所使用的经纬仪、钢卷尺、标尺等测量工具，须在有效使用期内，并且必须进行校正，符合精度要求方可使用，经纬仪最小读数不大于1Z
依据设计平断面图及杆塔明细表，核对现场桩位是否与设计图纸提供的数据相符（档距、高差、转角、跨越等），复测主要内容和允许误差见第六章线路复测质量要求及检查方法（表 1 ）
（2）各施工段复测时应向相邻段延伸 2 — 3 个桩位，并互相协调,直至线路贯穿并与设计图纸相符，对遗失桩应按要求进行补钉，复测完成后，应及时填写复测记录和复测分坑关键工序把关卡中的复测记录项氐2、基础分坑（1 ）本工程根据塔位的具体地形配置了不同长度的接腿，因此在基础施工分
