铁塔组立施工方案3

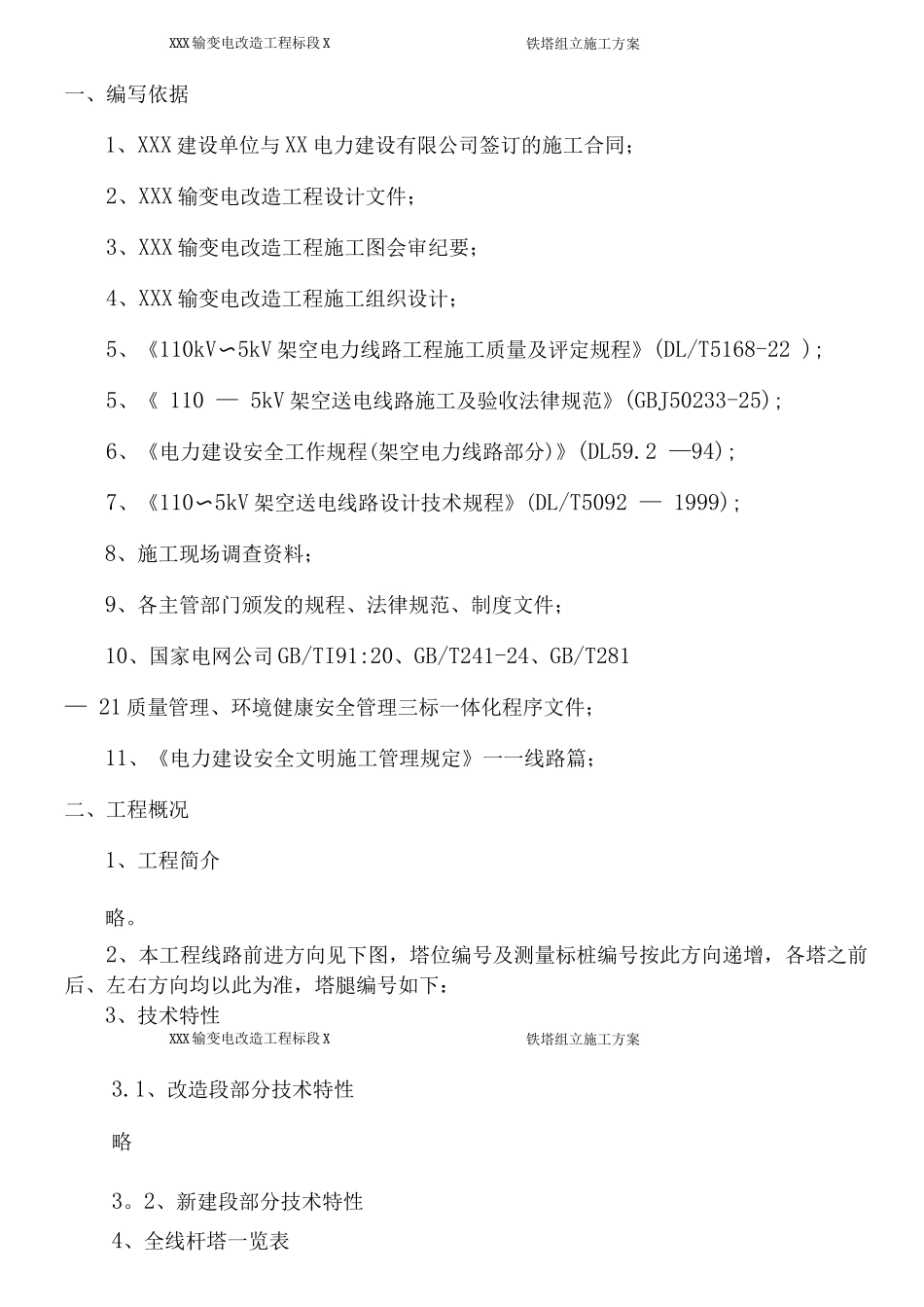

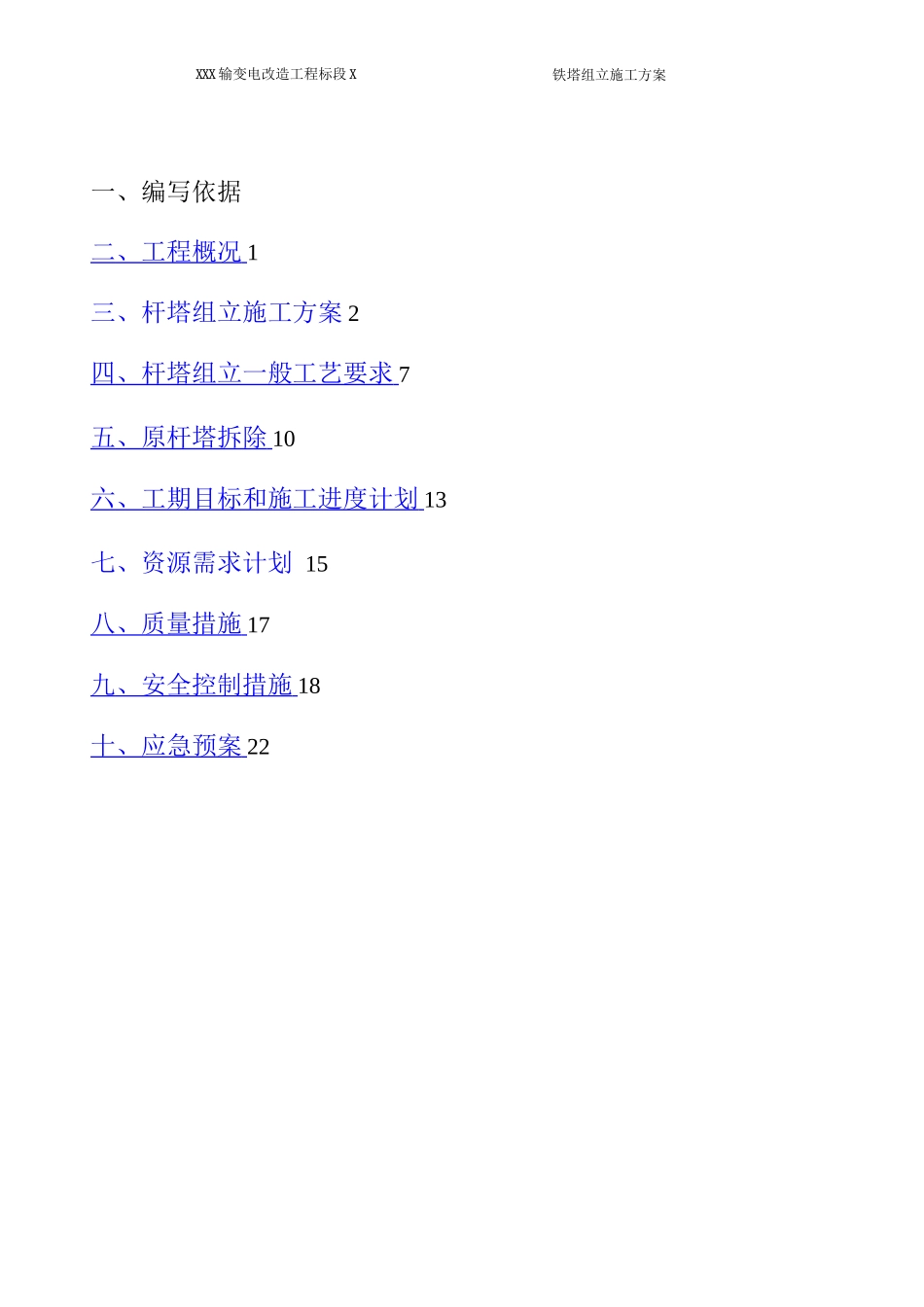

XXX 输变电改造工程标段 X 铁塔组立施工方案XXX 输变电改造工程（线路部分）标段 X铁塔组立施工方案XX 电力建设有限公司XXX 输变电改造工程标段 X 项目部二一三年十一月六日XXX 输变电改造工程标段 X一、编写依据二 、工程概况 1三、杆塔组立施工方案 2四 、杆塔组立一般工艺要求 7五 、原杆塔拆除 10六 、工期目标和施工进度计划 13七、资源需求计划 15八 、质量措施 17九 、安全控制措施 18十、应急预案 22铁塔组立施工方案XXX 输变电改造工程标段 X一、编写依据1、XXX 建设单位与 XX 电力建设有限公司签订的施工合同；2、XXX 输变电改造工程设计文件；3、XXX 输变电改造工程施工图会审纪要；4、XXX 输变电改造工程施工组织设计；5、《110kV〜5kV 架空电力线路工程施工质量及评定规程》(DL/T5168-22 );5、《 110 — 5kV 架空送电线路施工及验收法律规范》(GBJ50233-25);6、《电力建设安全工作规程(架空电力线路部分)》(DL59.2 —94);7、《110〜5kV 架空送电线路设计技术规程》(DL/T5092 — 1999);8、施工现场调查资料；9、各主管部门颁发的规程、法律规范、制度文件；10、国家电网公司 GB/TI91:20、GB/T241-24、GB/T281— 21 质量管理、环境健康安全管理三标一体化程序文件；11、《电力建设安全文明施工管理规定》一一线路篇；二、工程概况1、工程简介略。2、本工程线路前进方向见下图，塔位编号及测量标桩编号按此方向递增，各塔之前后、左右方向均以此为准，塔腿编号如下：3、技术特性XXX 输变电改造工程标段 X3.1、改造段部分技术特性略3。2、新建段部分技术特性4、全线杆塔一览表铁塔组立施工方案铁塔组立施工方案略三、杆塔组立施工方案1、杆塔组立施工步骤图 3-1 分解组立铁塔施工程序流程图2、施工准备1）将组立塔位的场地平整好，以便堆放、组装及起吊塔材。2）基础强度达到 70%后方可组塔.3）组塔前应对基础质量进行复核，对基础的根开、对角线、标高和预高值根据《基础施工作业指导书》有关部分的要求进行测量。4）牵引地锚坑要尽量避开在起吊方向，牵引地锚与塔中心的水平距离应不小于塔全高的 1。5 倍。5）牵引地锚采纳 1 只中号地锚埋深 2。2m,配©19。5*3m 双头钢丝绳套 1 根。6）调整绳方向视吊片方向而定，可采纳地钻或小号地锚固定.7）对于山区情况下应保证调整绳对地的夹角不大于 45° ,大于 45°时应考虑采纳其他措施。8）工器具使用前，应根据《电力建设安...
