铁路砼立柱钢筋网片防护栅栏施工技术交底

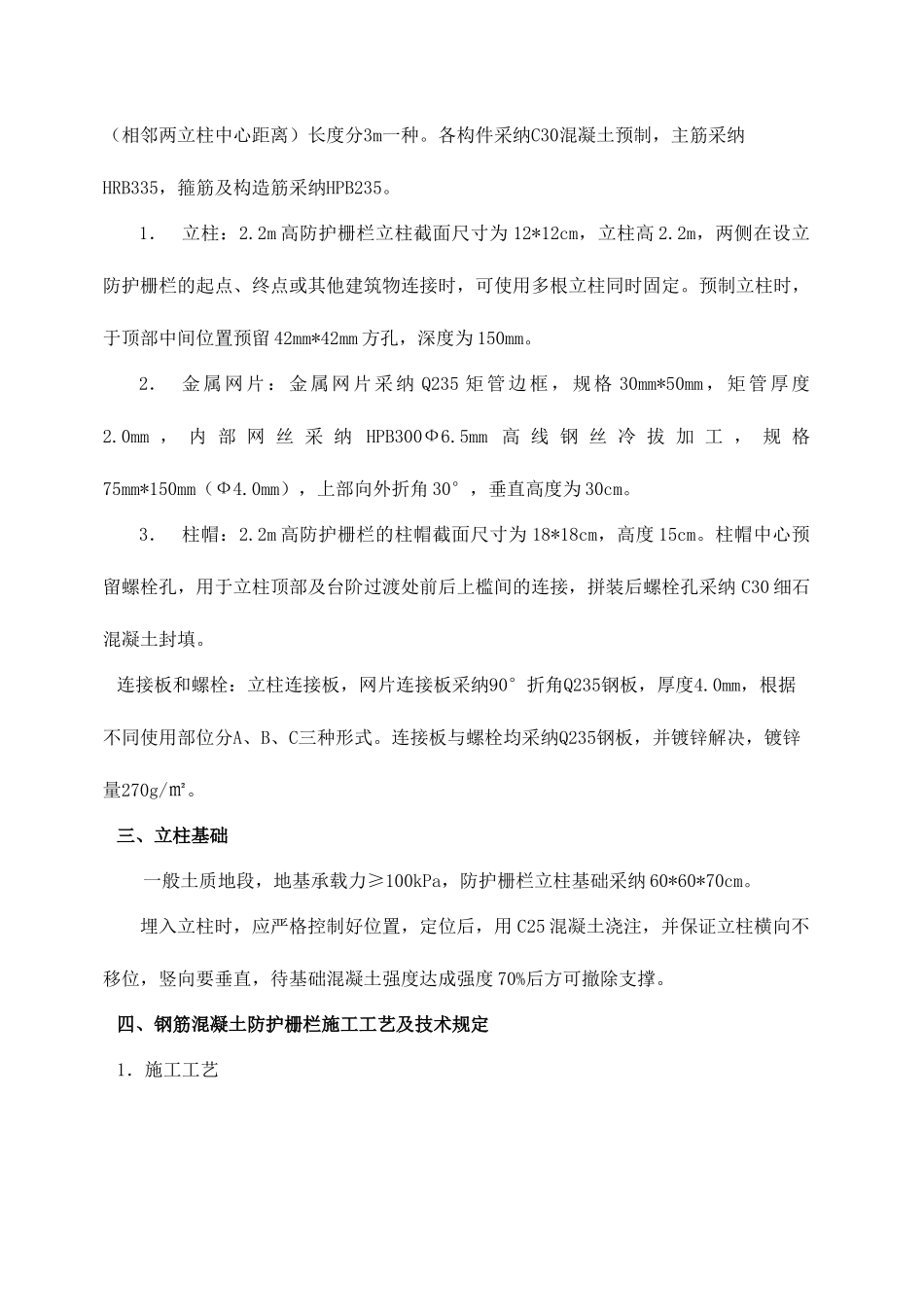

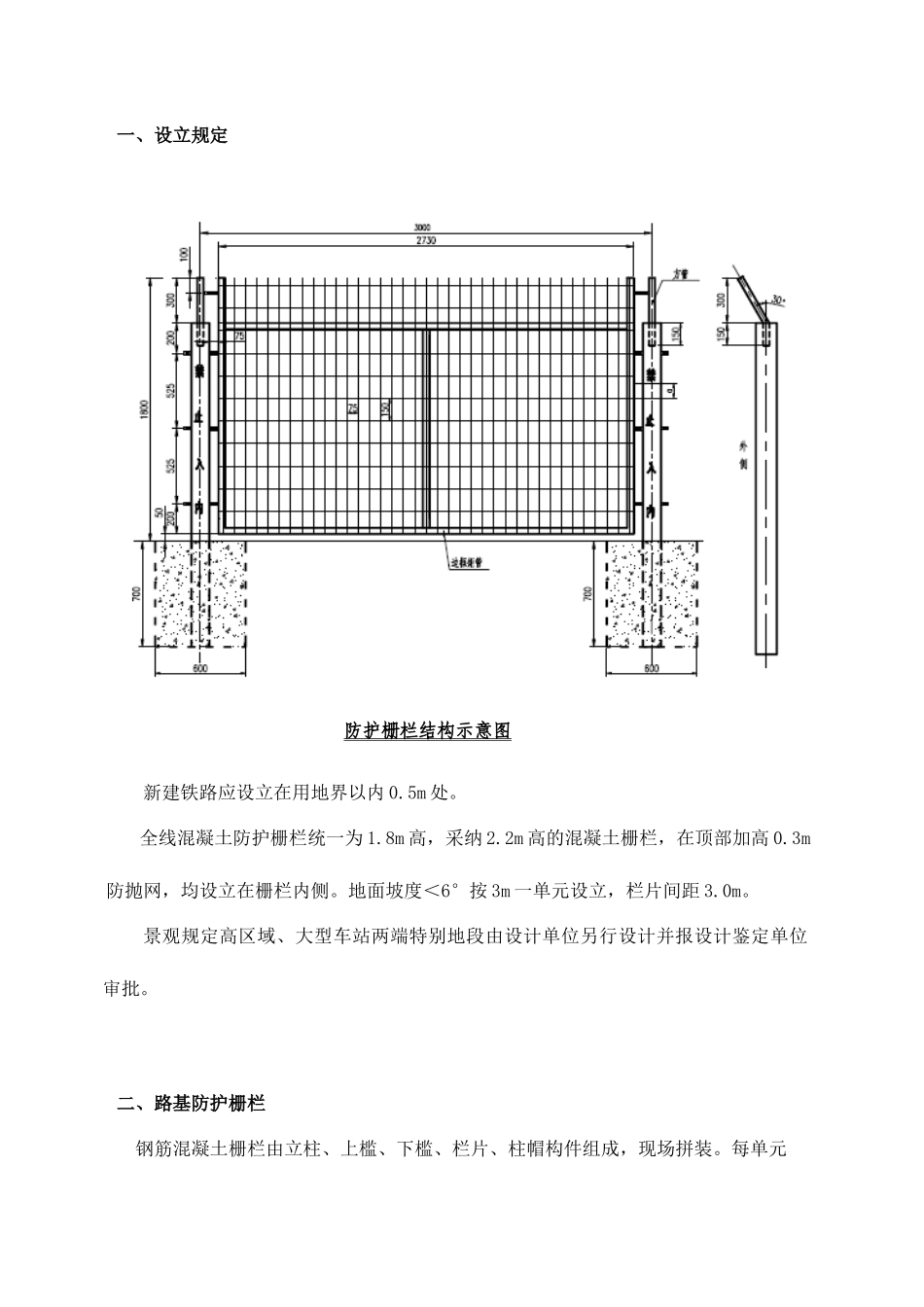

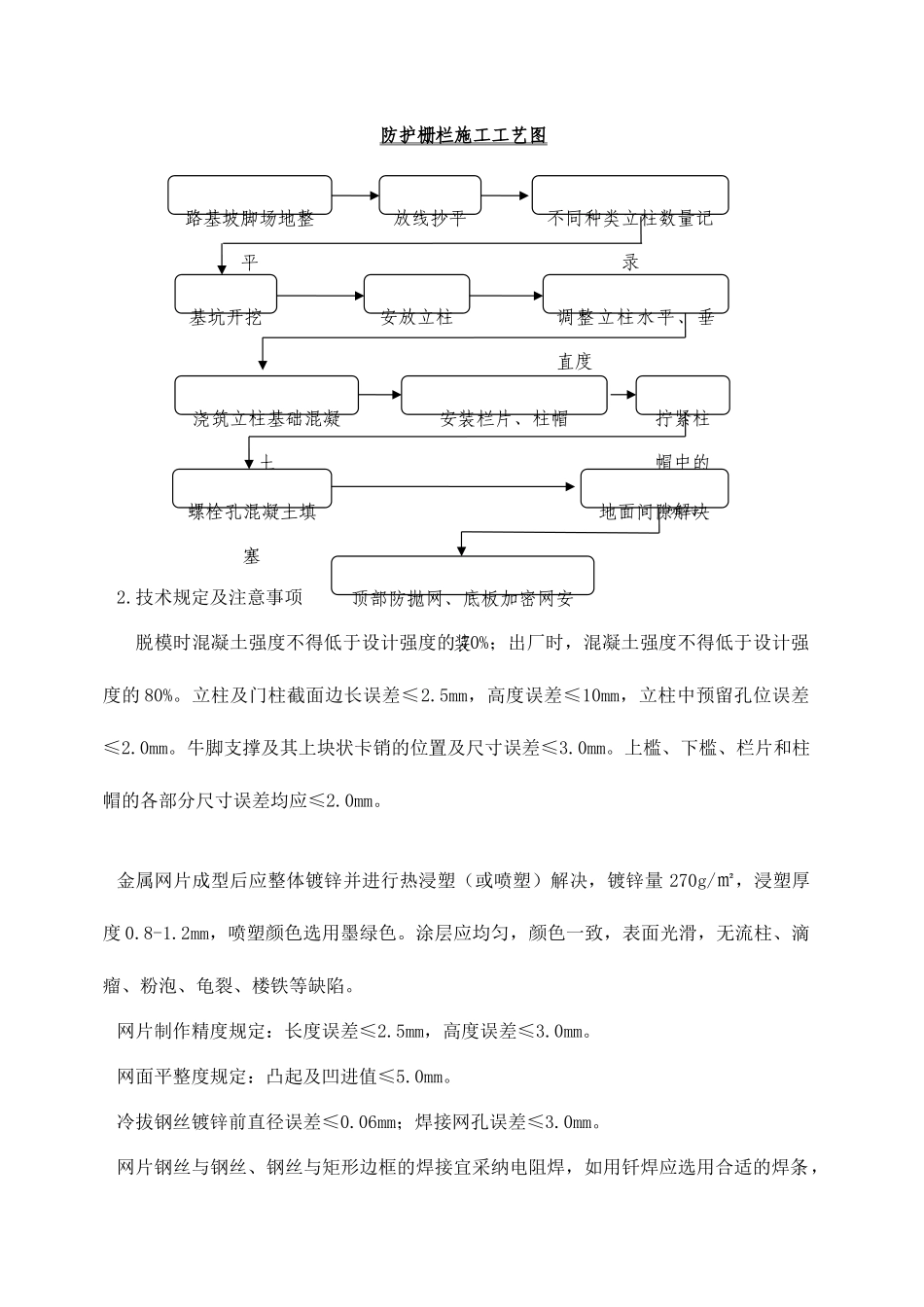

一、设立规定新建铁路应设立在用地界以内 0.5m 处。全线混凝土防护栅栏统一为 1.8m 高，采纳 2.2m 高的混凝土栅栏，在顶部加高 0.3m防抛网，均设立在栅栏内侧。地面坡度＜6°按 3m 一单元设立，栏片间距 3.0m。景观规定高区域、大型车站两端特别地段由设计单位另行设计并报设计鉴定单位审批。二、路基防护栅栏钢筋混凝土栅栏由立柱、上槛、下槛、栏片、柱帽构件组成，现场拼装。每单元防护栅栏结构示意图（相邻两立柱中心距离）长度分3m一种。各构件采纳C30混凝土预制，主筋采纳HRB335，箍筋及构造筋采纳HPB235。1． 立柱：2.2m 高防护栅栏立柱截面尺寸为 12*12cm，立柱高 2.2m，两侧在设立防护栅栏的起点、终点或其他建筑物连接时，可使用多根立柱同时固定。预制立柱时，于顶部中间位置预留 42mm*42mm 方孔，深度为 150mm。2． 金属网片：金属网片采纳 Q235 矩管边框，规格 30mm*50mm，矩管厚度2.0mm ， 内 部 网 丝 采 纳 HPB300Ф6.5mm 高 线 钢 丝 冷 拔 加 工 ， 规 格75mm*150mm（Ф4.0mm），上部向外折角 30°，垂直高度为 30cm。3． 柱帽：2.2m 高防护栅栏的柱帽截面尺寸为 18*18cm，高度 15cm。柱帽中心预留螺栓孔，用于立柱顶部及台阶过渡处前后上槛间的连接，拼装后螺栓孔采纳 C30 细石混凝土封填。连接板和螺栓：立柱连接板，网片连接板采纳90°折角Q235钢板，厚度4.0mm，根据不同使用部位分A、B、C三种形式。连接板与螺栓均采纳Q235钢板，并镀锌解决，镀锌量270g/㎡。三、立柱基础一般土质地段，地基承载力≥100kPa，防护栅栏立柱基础采纳 60*60*70cm。埋入立柱时，应严格控制好位置，定位后，用 C25 混凝土浇注，并保证立柱横向不移位，竖向要垂直，待基础混凝土强度达成强度 70%后方可撤除支撑。四、钢筋混凝土防护栅栏施工工艺及技术规定1．施工工艺防护栅栏施工工艺图2.技术规定及注意事项脱模时混凝土强度不得低于设计强度的 70%；出厂时，混凝土强度不得低于设计强度的 80%。立柱及门柱截面边长误差≤2.5mm，高度误差≤10mm，立柱中预留孔位误差≤2.0mm。牛脚支撑及其上块状卡销的位置及尺寸误差≤3.0mm。上槛、下槛、栏片和柱帽的各部分尺寸误差均应≤2.0mm。金属网片成型后应整体镀锌并进行热浸塑（或喷塑）解决，镀锌量 270g/㎡，浸塑厚度 0.8-1.2mm，喷塑颜色选用墨绿色。涂层应均匀，颜色一致，表面光滑，无流柱、滴瘤、粉泡、龟裂、楼铁等缺陷。网片制作精度规...
