银湖鑫城-钢管脚手架施工方案

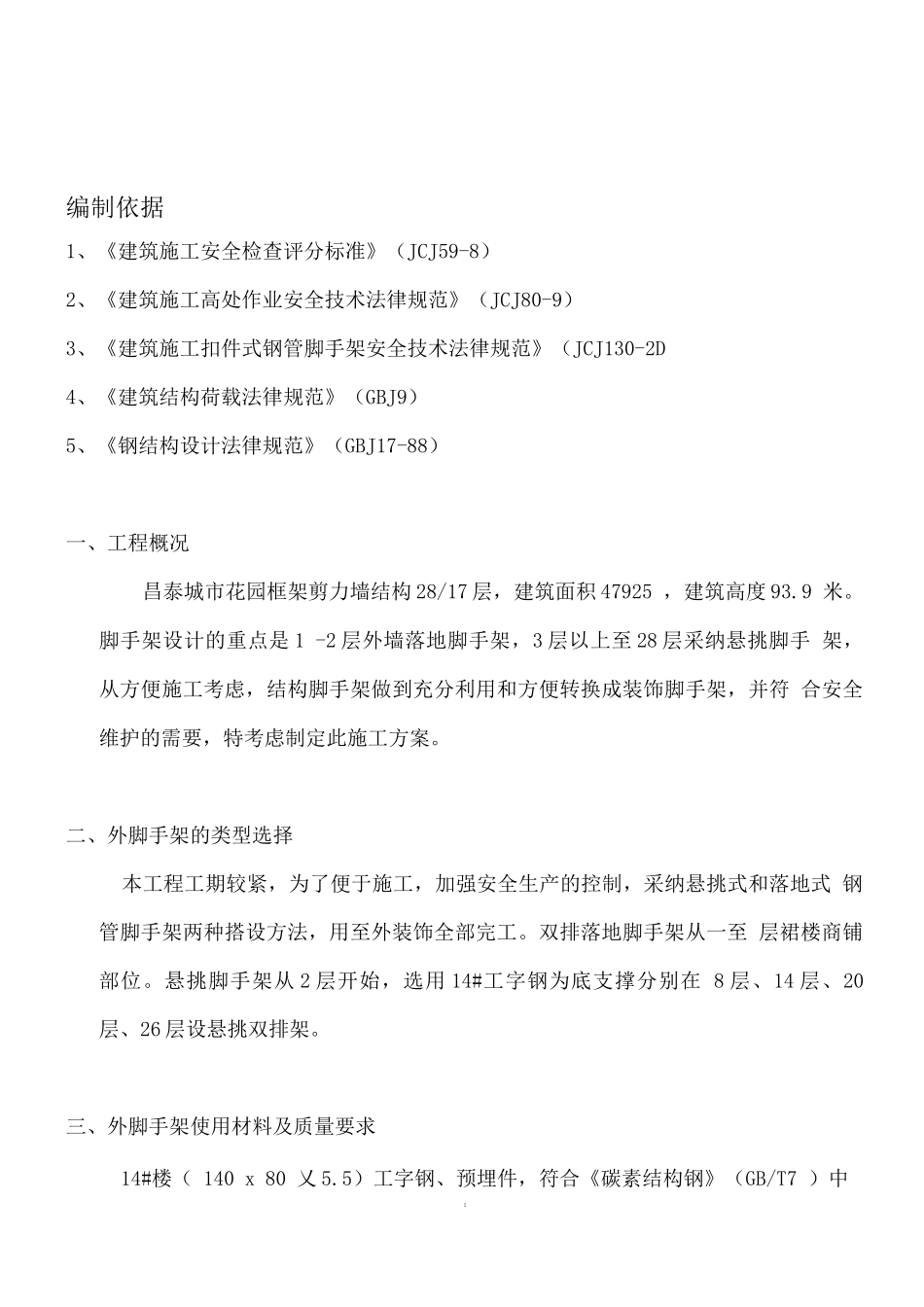

编制依据1、《建筑施工安全检查评分标准》（JCJ59-8）2、《建筑施工高处作业安全技术法律规范》（JCJ80-9）3、《建筑施工扣件式钢管脚手架安全技术法律规范》（JCJ130-2D4、《建筑结构荷载法律规范》（GBJ9）5、《钢结构设计法律规范》（GBJ17-88）一、工程概况昌泰城市花园框架剪力墙结构 28/17 层，建筑面积 47925 ，建筑高度 93.9 米。脚手架设计的重点是 1 -2 层外墙落地脚手架，3 层以上至 28 层采纳悬挑脚手 架，从方便施工考虑，结构脚手架做到充分利用和方便转换成装饰脚手架，并符 合安全维护的需要，特考虑制定此施工方案。二、外脚手架的类型选择本工程工期较紧，为了便于施工，加强安全生产的控制，采纳悬挑式和落地式 钢管脚手架两种搭设方法，用至外装饰全部完工。双排落地脚手架从一至 层裙楼商铺部位。悬挑脚手架从 2 层开始，选用 14#工字钢为底支撑分别在 8 层、14 层、20层、26 层设悬挑双排架。三、外脚手架使用材料及质量要求14#楼（ 140 x 80 乂 5.5）工字钢、预埋件，符合《碳素结构钢》（GB/T7 ）中1Q235-A 级 钢 的 规 定 。 采 纳 外 径 *48x3.5 的 钢 管 ， 材 质 要 符 合 《 直 逢 电 焊 钢 管 》 （GB/T13793）或《低压流体输送用电焊接钢管》（GB/T3092 ）中的规定的 3#普通钢管。 本工程使用同一规格型号钢管。钢管脚手架所用的扣件，应符合《钢管脚手架扣件》（GB15831 ）的规定，材 质符合《可锻铸铁分类及技术条件》（GB78-67 ）中 KT38-8 的技术条件。安全网、竹脚手架应符合现行安全法律规范规定的技术指标。四、外脚手架结构形式1、落地脚手架，基础采纳 C15 砼浇捣 4 x 4 细石砼墩作为脚手架基础， 并在架体基础外侧 5 处设置排水沟。2、悬挑式脚手架采纳双排脚手架，架体立杆横距为 9 ，内侧立杆距楼层边线 3 :选用 14#（140 乂 80 乂 5.5）工字钢作为底撑。杆＜@15,14#工 字钢与楼层中砼梁或板中预埋的 4）20 预埋件套接固定，采纳简支悬挑两点锚 固：钢丝绳@30mm（每隔 6 层拉设一道）：立杆纵距@15mm ，大横杆水平步距 18mm ,小横杆@750mm ,间距@30mm 设置一道剪力撑：脚手板 在底层满铺，栏板高 12mm 高。连墙杆采纳预先在每隔一层梁上预埋短钢 管与脚手架小横杆连接牢固。3、支撑与卸载系统① 、外围立杆及大横杆、安全网自重、外排作业面施工与荷载由底横杆、钢 丝绳承受。② 、水平风荷载...
