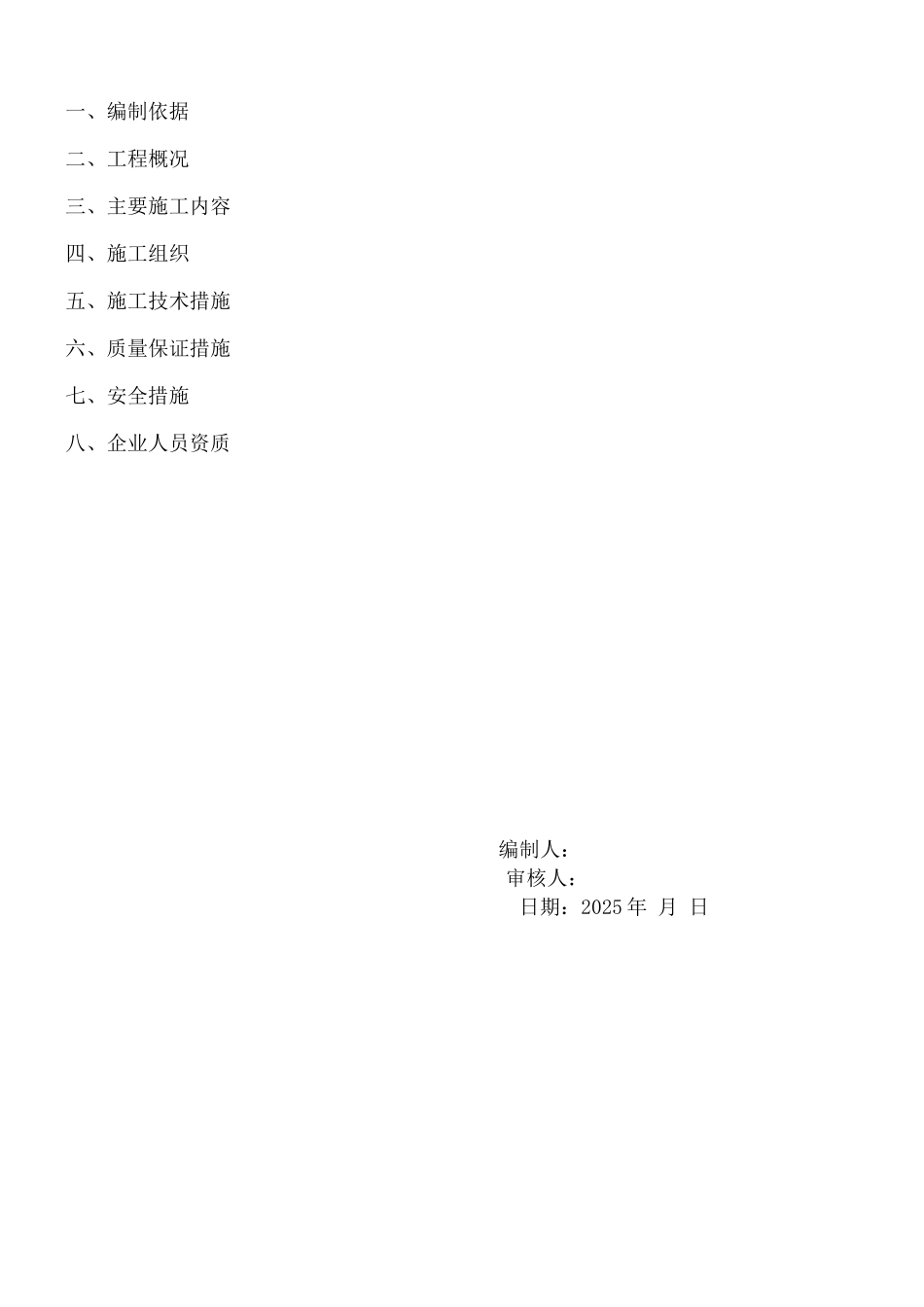

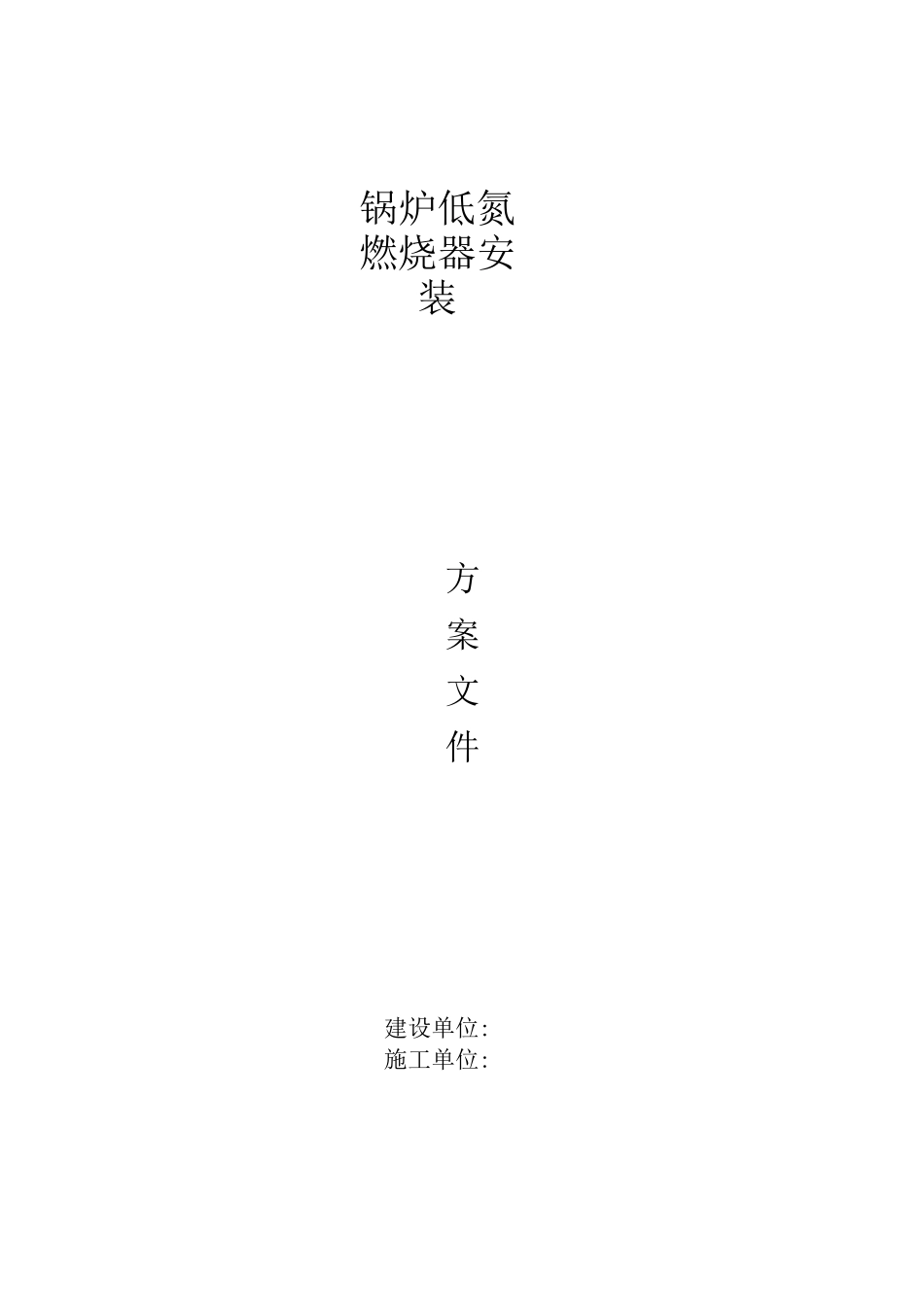

锅炉低氮燃烧器安装方 案 文 件建设单位:施工单位:目 录一、编制依据二、工程概况三、主要施工内容四、施工组织五、施工技术措施六、质量保证措施七、安全措施八、企业人员资质编制人：审核人：日期：2025 年 月 日第一章编制依据一、JB/T1613《锅炉受压元件焊接技术条件》；=、JB/T1612《锅炉水压试验技术条件》作为技术标准、质量要求。第二章工程概况本工程位于北京市锅炉房。现场交通状况良好，现有水压、电力容量能够满足 施工要求。现场锅炉设备情况如下表（详见后附锅炉低氮燃烧改造告知书）：第三章主要施工内容根据甲方要求和锅炉低氮改造要求，本工程主要施工内容有：提供全新原装进 设备并进行相关施工，满足甲方的各项要求，达到甲方的使用目的，达到烟气环 保排放标准。（1）燃烧器选型及说明：将甲方原有 2.8MW 锅炉配置的旧燃烧器更换为德国欧科 EKEVO7.36 G FGR 型 低氮电子比调燃烧器及其配套阀门组件。EKEVO7.36 G FGR 是低氮燃烧器加烟气再循环技术，这种技术组合可以达到低 于30mg/m3 的 NOx 排放浓度，在稳定达到《锅炉大气污染物排放标准》 （DB11 /139-2025）中高污染燃料禁燃区内在用锅炉 2025 年 4 月 1 日起执行的 80mg/m3 排放限值的基础上留有一定的富余，以防止运行不稳定造成 NOx 超标；采纳烟气再循环技术辅助低氮燃烧时，同样额定功率的锅炉炉膛尺寸要比常规 锅炉适当放大，以保证 NOx 的控制效果。本项目为旧锅炉改造，鉴于旧锅炉的炉膛 尺寸相对偏小，需适当降低锅炉的额定出力以确保 NOx 的控制效果。(2) 燃烧器安装改造说明：2.1 锅炉燃烧器连接法兰改造：2.8MW 热水锅炉的燃烧器原有安装接比 EKEVO7.36 G FGR 型燃烧器所需接要大，所以需要制作一块过渡安装法兰，安装 法兰与锅炉原有旧法兰板满焊焊接连接，以达到连接稳固的目的。2.2 燃烧器燃烧头长度选择:根据不同的锅炉前炉墙的厚度，选用 EKEVO7.36 G FGR型燃烧器加长头，使燃烧器燃烧头伸入锅炉炉膛燃烧室之内，以保障燃烧时火 焰完全在锅炉炉膛燃烧室内。2.3 燃烧器电气方面改造：EKEVO7.36 G FGR 型燃烧器电机功率动力电源配线 无需改。控制线路进行改动；燃烧机自配控制柜须安装在燃烧器 3 米以内，完成 该控制柜与燃烧器之间的电气布线和接线。2.4 烟气再循环管道施工：EKEVO7.36 G FG 型燃烧器的烟气再循环 FGR 接 径为 DN2以上。整个 FGR 管路最多有 3 个 90 度弯...
