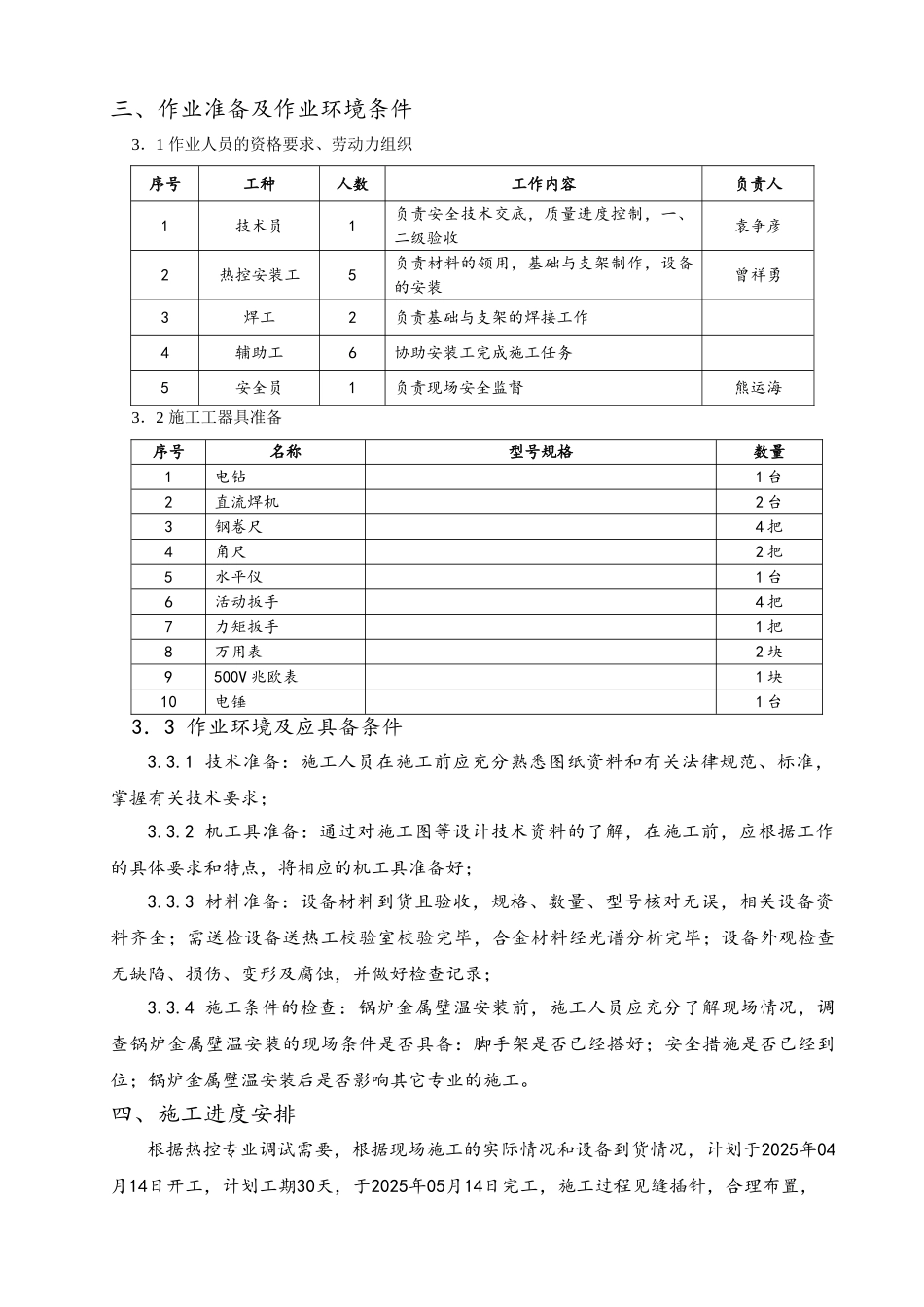

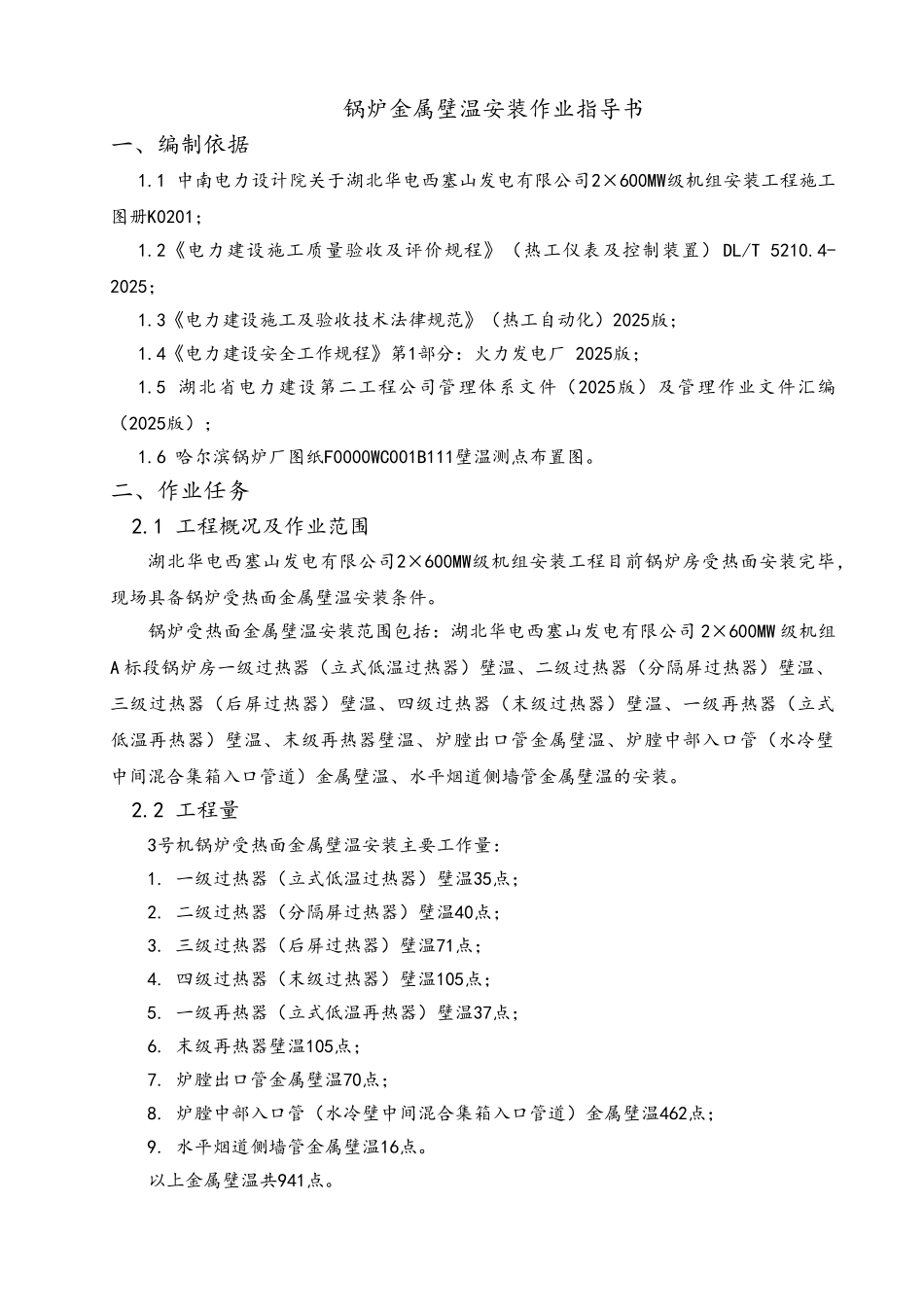

锅炉金属壁温安装作业指导书一、编制依据1.1 中南电力设计院关于湖北华电西塞山发电有限公司2×600MW级机组安装工程施工图册K0201；1.2《电力建设施工质量验收及评价规程》（热工仪表及控制装置） DL/T 5210.4-2025；1.3《电力建设施工及验收技术法律规范》（热工自动化）2025版；1.4《电力建设安全工作规程》第1部分：火力发电厂 2025版；1.5 湖北省电力建设第二工程公司管理体系文件（2025版）及管理作业文件汇编（2025版）；1.6 哈尔滨锅炉厂图纸F0000WC001B111壁温测点布置图。二、作业任务2.1 工程概况及作业范围湖北华电西塞山发电有限公司2×600MW级机组安装工程目前锅炉房受热面安装完毕，现场具备锅炉受热面金属壁温安装条件。锅炉受热面金属壁温安装范围包括：湖北华电西塞山发电有限公司 2×600MW 级机组A 标段锅炉房一级过热器（立式低温过热器）壁温、二级过热器（分隔屏过热器）壁温、三级过热器（后屏过热器）壁温、四级过热器（末级过热器）壁温、一级再热器（立式低温再热器）壁温、末级再热器壁温、炉膛出口管金属壁温、炉膛中部入口管（水冷壁中间混合集箱入口管道）金属壁温、水平烟道侧墙管金属壁温的安装。2.2 工程量3号机锅炉受热面金属壁温安装主要工作量：1. 一级过热器（立式低温过热器）壁温35点；2. 二级过热器（分隔屏过热器）壁温40点；3. 三级过热器（后屏过热器）壁温71点；4. 四级过热器（末级过热器）壁温105点；5. 一级再热器（立式低温再热器）壁温37点；6. 末级再热器壁温105点；7. 炉膛出口管金属壁温70点；8. 炉膛中部入口管（水冷壁中间混合集箱入口管道）金属壁温462点；9. 水平烟道侧墙管金属壁温16点。以上金属壁温共941点。三、作业准备及作业环境条件3．1 作业人员的资格要求、劳动力组织序号工种人数工作内容负责人1技术员1负责安全技术交底，质量进度控制，一、二级验收袁争彦2热控安装工5负责材料的领用，基础与支架制作，设备的安装曾祥勇3焊工2负责基础与支架的焊接工作4辅助工6协助安装工完成施工任务5安全员1负责现场安全监督熊运海3．2 施工工器具准备序号名称型号规格数量1电钻1 台2直流焊机2 台3钢卷尺4 把4角尺2 把5水平仪1 台6活动扳手4 把7力矩扳手1 把8万用表2 块9500V 兆欧表1 块10电锤1 台3．3 作业环境及应具备条件3.3.1 技术准备：施工人员在施工前应充分熟悉图纸资料和有关法律规范、标准，掌握有关技术要求；3.3.2 机工具准备：通过对施工...
