锅筒吊装施工方案

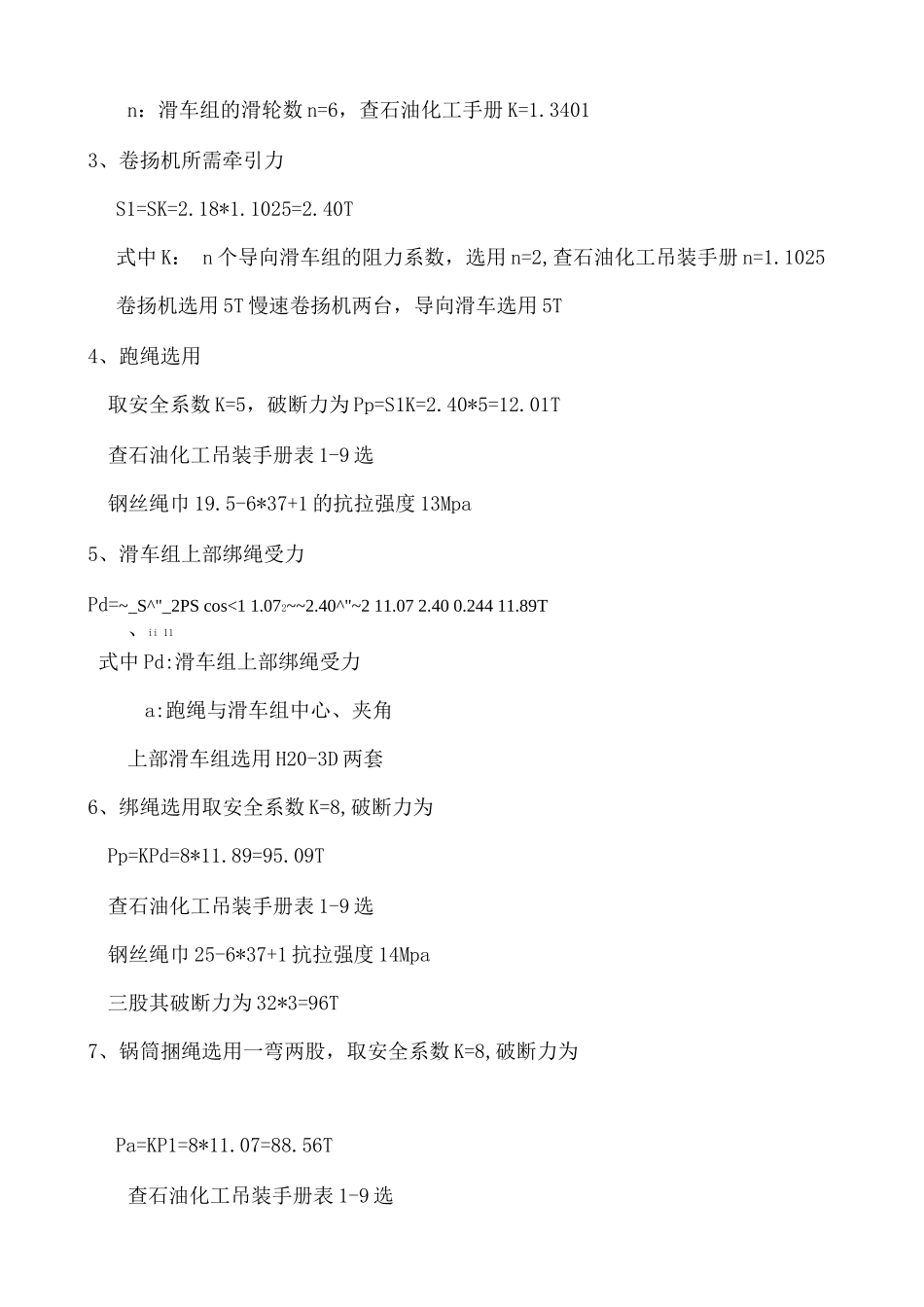

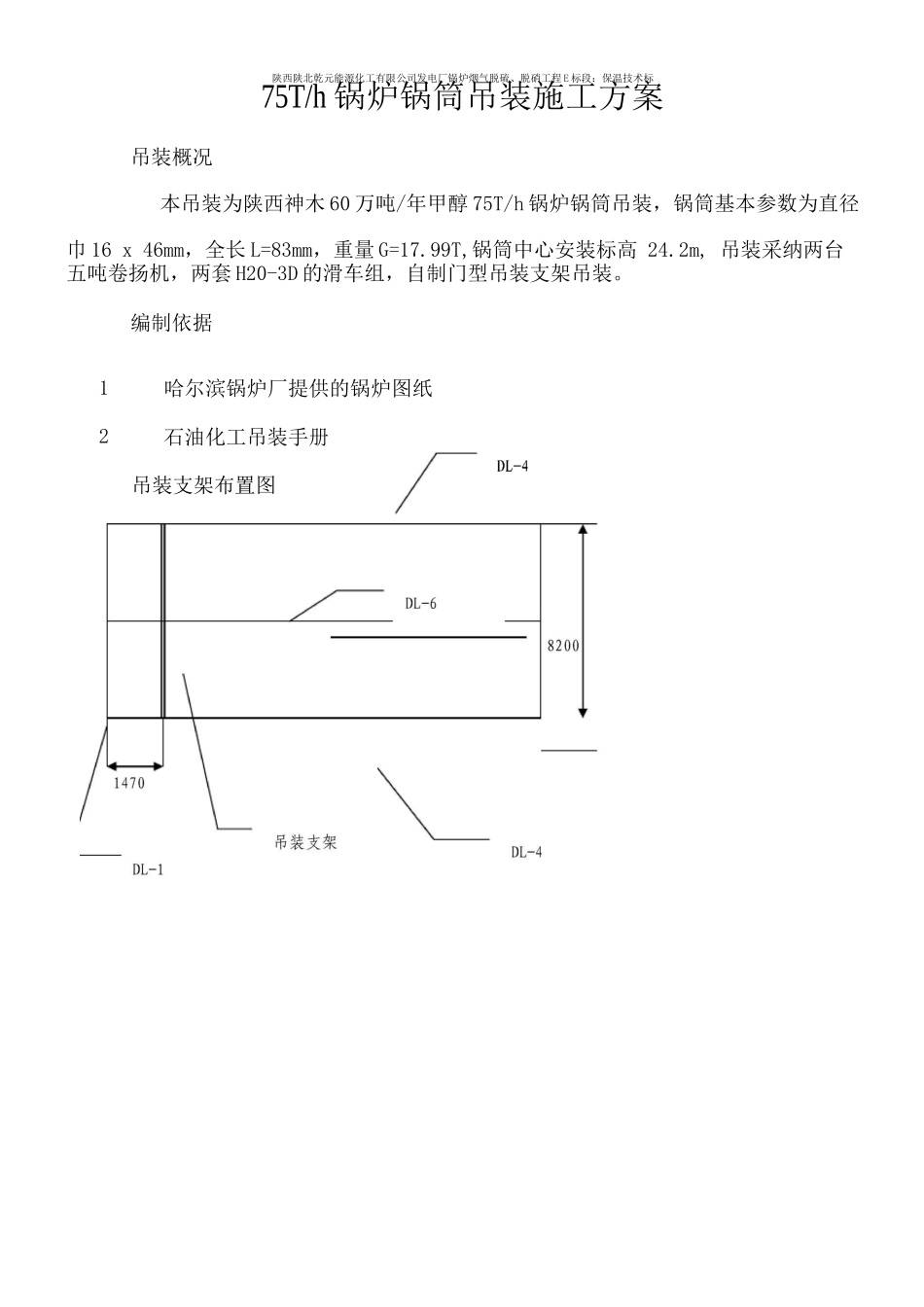

陕西陕北乾元能源化工有限公司发电厂锅炉烟气脱硫、脱硝工程 E 标段：保温技术标75T/h 锅炉锅筒吊装施工方案吊装概况本吊装为陕西神木 60 万吨/年甲醇 75T/h 锅炉锅筒吊装，锅筒基本参数为直径巾 16 x 46mm，全长 L=83mm，重量 G=17.99T,锅筒中心安装标高 24.2m, 吊装采纳两台五吨卷扬机，两套 H20-3D 的滑车组，自制门型吊装支架吊装。编制依据1、哈尔滨锅炉厂提供的锅炉图纸2、石油化工吊装手册吊装支架布置图四、吊装支架制作图五、吊点布置及受力分析7487481、计算载荷P=K1K2 (Q+q ) =1.1x1.. ]x( 18+0.. ) =22.14TK1：动荷载系数，取 1.1K2：不平衡系数，取 1..1Q：吊装件重量，q:吊具重量，取 0.3.2、滑车组出绳端受力S=P1K (K0-1) /K-1=11.07*1.3401( 1.05-1) /1.3401-1=2.18T式中 K0:单个滑轮的阻力系数，按含油轴承 K0=1.05n：滑车组的滑轮数 n=6，查石油化工手册 K=1.34013、卷扬机所需牵引力S1=SK=2.18*1.1025=2.40T式中 K： n 个导向滑车组的阻力系数，选用 n=2,查石油化工吊装手册 n=1.1025卷扬机选用 5T 慢速卷扬机两台，导向滑车选用 5T4、跑绳选用取安全系数 K=5，破断力为 Pp=S1K=2.40*5=12.01T查石油化工吊装手册表 1-9 选钢丝绳巾 19.5-6*37+1 的抗拉强度 13Mpa5、滑车组上部绑绳受力Pd=~_S^"_2PS cos<1 1.072~~2.40^"~2 11.07 2.40 0.244 11.89T、ii 11式中 Pd:滑车组上部绑绳受力a:跑绳与滑车组中心、夹角上部滑车组选用 H20-3D 两套6、绑绳选用取安全系数 K=8,破断力为Pp=KPd=8*11.89=95.09T查石油化工吊装手册表 1-9 选钢丝绳巾 25-6*37+1 抗拉强度 14Mpa三股其破断力为 32*3=96T7、锅筒捆绳选用一弯两股，取安全系数 K=8,破断力为Pa=KP1=8*11.07=88.56T查石油化工吊装手册表 1-9 选一 ，¥3钢丝绳巾 32.5-6*37+1 抗拉强度 14Mpa两股其破断力为 45*2=90T六、吊装平面图八、吊装劳动力配备一览表序号施工人员工种单位数量备注1队长名1七、吊装立面图汽包吊装支架2技术员名13材料员名14检查员名15起重工名46钳工名47电工名18电焊工名19气焊工名1九、吊装施工机具一览表序号机具名称规格单位数量备注1卷扬机5T台22钢丝绳© 32.5m403钢丝绳©25m204钢丝绳©19.5m2505道木250*250*2.5根206钢排个17滚杠©57*4根188滑车组H20-3D个29导向滑车5T个4十、 施工安全措施及注意事项1、锅筒正式吊装前必须进行试吊，吊起 1〜2mm，全面检查无误后方可 继...
