锚固桩板墙施工方案

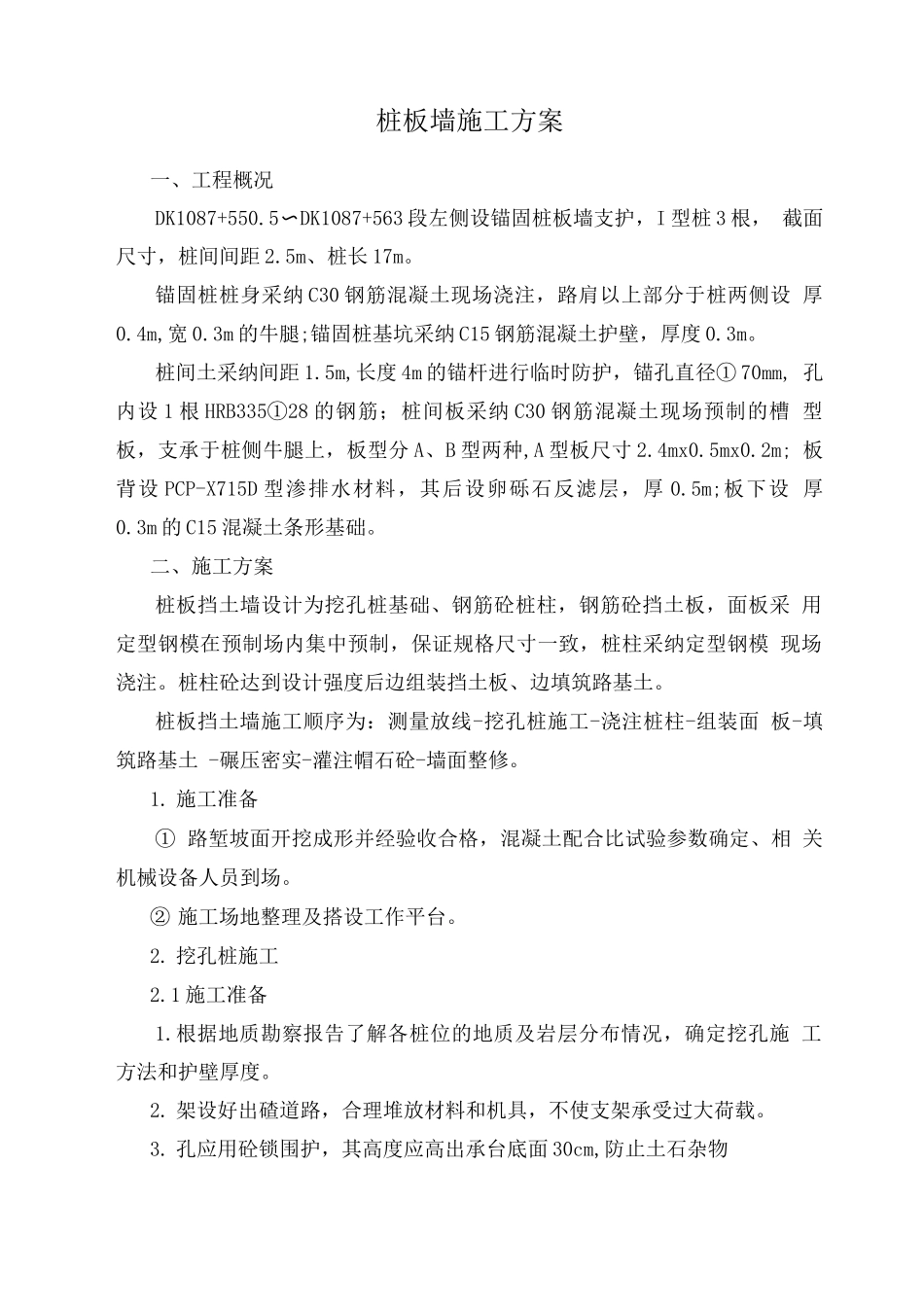

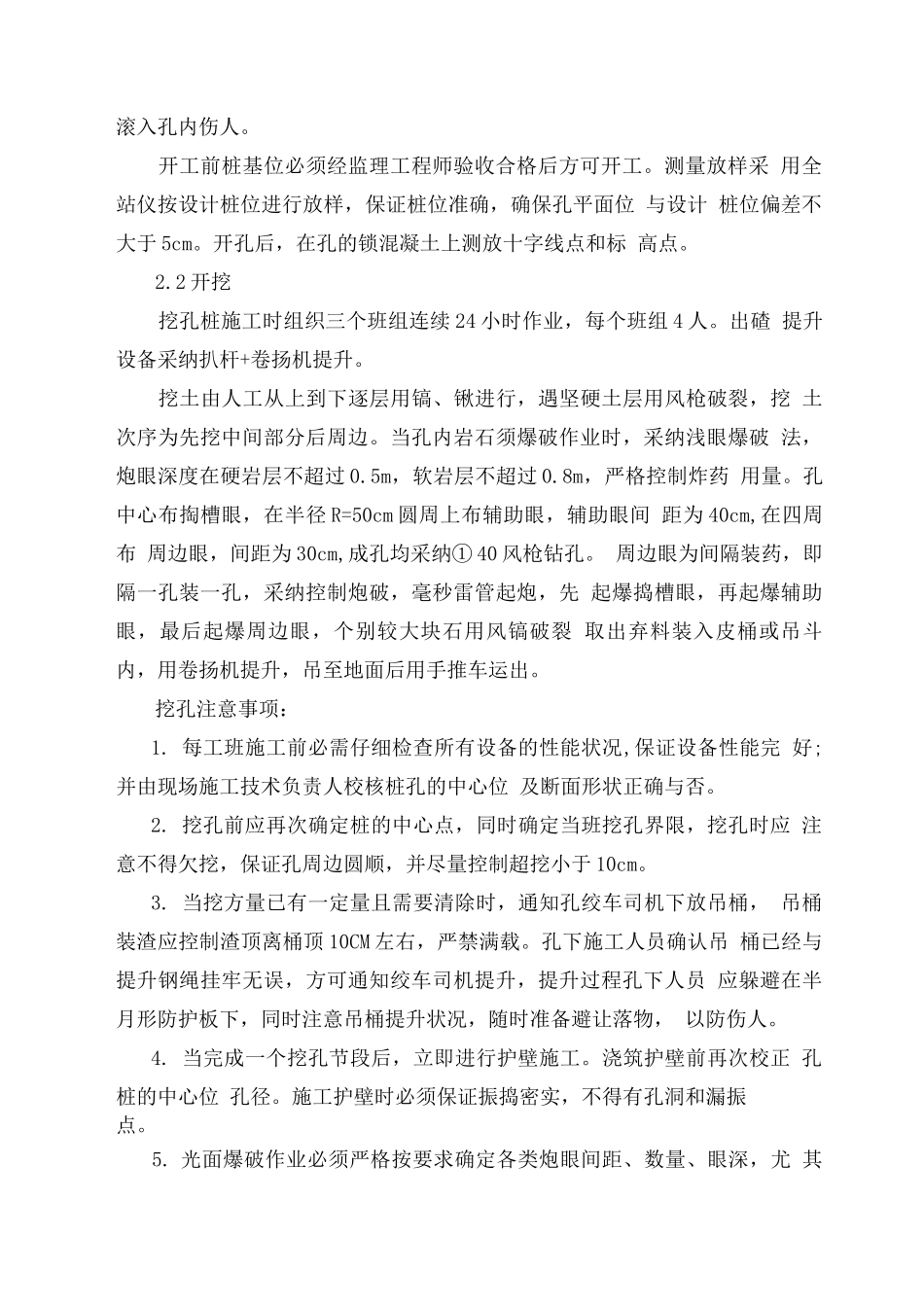

锚固桩板墙施工方案中国铁建编制：审核：桩板墙施工方案一、工程概况DK1087+550.5〜DK1087+563 段左侧设锚固桩板墙支护，I 型桩 3 根， 截面尺寸，桩间间距 2.5m、桩长 17m。锚固桩桩身采纳 C30 钢筋混凝土现场浇注，路肩以上部分于桩两侧设 厚0.4m,宽 0.3m 的牛腿;锚固桩基坑采纳 C15 钢筋混凝土护壁，厚度 0.3m。桩间土采纳间距 1.5m,长度 4m 的锚杆进行临时防护，锚孔直径① 70mm, 孔内设 1 根 HRB335①28 的钢筋；桩间板采纳 C30 钢筋混凝土现场预制的槽 型板，支承于桩侧牛腿上，板型分 A、B 型两种,A 型板尺寸 2.4mx0.5mx0.2m; 板背设 PCP-X715D 型渗排水材料，其后设卵砾石反滤层，厚 0.5m;板下设 厚0.3m 的 C15 混凝土条形基础。二、施工方案桩板挡土墙设计为挖孔桩基础、钢筋砼桩柱，钢筋砼挡土板，面板采 用定型钢模在预制场内集中预制，保证规格尺寸一致，桩柱采纳定型钢模 现场浇注。桩柱砼达到设计强度后边组装挡土板、边填筑路基土。桩板挡土墙施工顺序为：测量放线-挖孔桩施工-浇注桩柱-组装面 板-填筑路基土 -碾压密实-灌注帽石砼-墙面整修。1. 施工准备① 路堑坡面开挖成形并经验收合格，混凝土配合比试验参数确定、相 关机械设备人员到场。② 施工场地整理及搭设工作平台。2. 挖孔桩施工2.1 施工准备1.根据地质勘察报告了解各桩位的地质及岩层分布情况，确定挖孔施 工方法和护壁厚度。2. 架设好出碴道路，合理堆放材料和机具，不使支架承受过大荷载。3. 孔应用砼锁围护，其高度应高出承台底面 30cm,防止土石杂物滚入孔内伤人。开工前桩基位必须经监理工程师验收合格后方可开工。测量放样采 用全站仪按设计桩位进行放样，保证桩位准确，确保孔平面位 与设计 桩位偏差不大于 5cm。开孔后，在孔的锁混凝土上测放十字线点和标 高点。2.2 开挖挖孔桩施工时组织三个班组连续 24 小时作业，每个班组 4 人。出碴 提升设备采纳扒杆+卷扬机提升。挖土由人工从上到下逐层用镐、锹进行，遇坚硬土层用风枪破裂，挖 土次序为先挖中间部分后周边。当孔内岩石须爆破作业时，采纳浅眼爆破 法，炮眼深度在硬岩层不超过 0.5m，软岩层不超过 0.8m，严格控制炸药 用量。孔中心布掏槽眼，在半径 R=50cm 圆周上布辅助眼，辅助眼间 距为 40cm,在四周布 周边眼，间距为 30cm,成孔均采纳① 40 风枪钻孔。 周边眼为间隔装药，即隔一孔装一孔，采纳控制炮破，毫秒雷管起炮，...
