锚杆挡墙施工方案

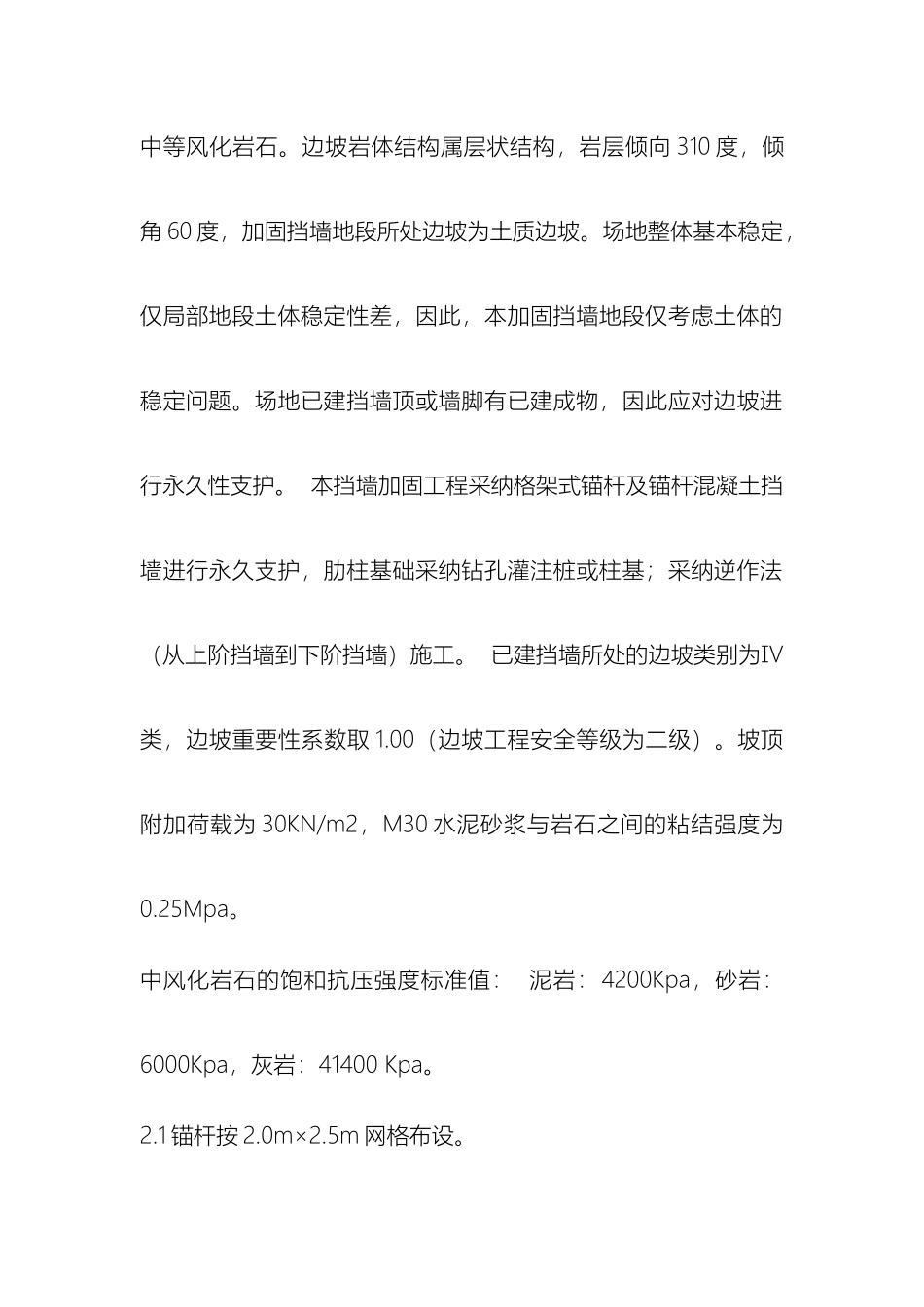

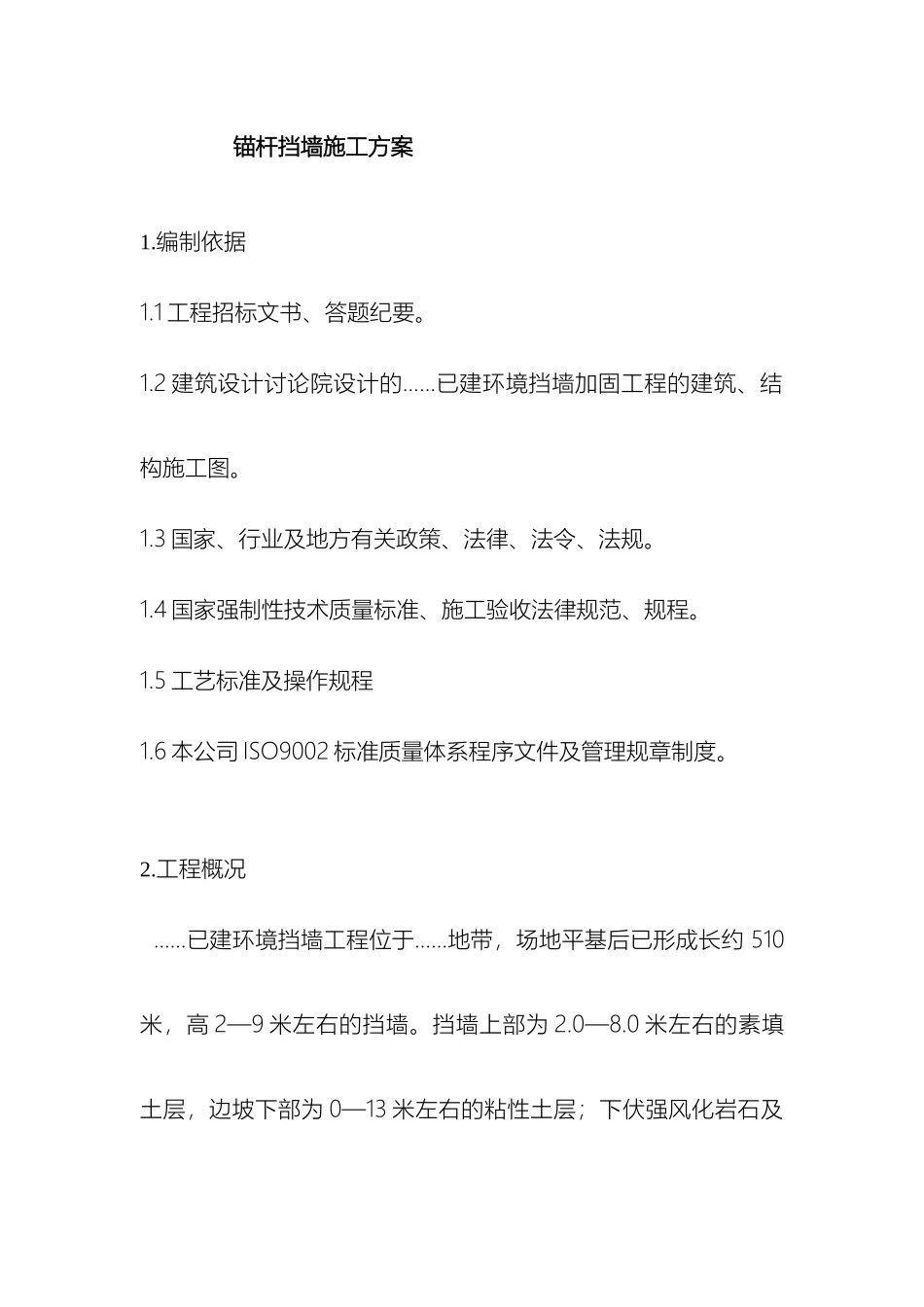

锚杆挡墙施工方案 锚杆挡墙施工方案1.编制依据 1.1 工程招标文书、答题纪要。 1.2 建筑设计讨论院设计的……已建环境挡墙加固工程的建筑、结构施工图。 1.3 国家、行业及地方有关政策、法律、法令、法规。 1.4 国家强制性技术质量标准、施工验收法律规范、规程。 1.5 工艺标准及操作规程 1.6 本公司 ISO9002 标准质量体系程序文件及管理规章制度。 2.工程概况 ……已建环境挡墙工程位于……地带，场地平基后已形成长约 510米，高 2—9 米左右的挡墙。挡墙上部为 2.0—8.0 米左右的素填土层，边坡下部为 0—13 米左右的粘性土层；下伏强风化岩石及中等风化岩石。边坡岩体结构属层状结构，岩层倾向 310 度，倾角 60 度，加固挡墙地段所处边坡为土质边坡。场地整体基本稳定，仅局部地段土体稳定性差，因此，本加固挡墙地段仅考虑土体的稳定问题。场地已建挡墙顶或墙脚有已建成物，因此应对边坡进行永久性支护。 本挡墙加固工程采纳格架式锚杆及锚杆混凝土挡墙进行永久支护，肋柱基础采纳钻孔灌注桩或柱基；采纳逆作法（从上阶挡墙到下阶挡墙）施工。 已建挡墙所处的边坡类别为Ⅳ类，边坡重要性系数取 1.00（边坡工程安全等级为二级）。坡顶附加荷载为 30KN/m2，M30 水泥砂浆与岩石之间的粘结强度为0.25Mpa。 中风化岩石的饱和抗压强度标准值： 泥岩：4200Kpa，砂岩：6000Kpa，灰岩：41400 Kpa。 2.1 锚杆按 2.0m×2.5m 网格布设。 2.2 锚杆孔径分别为 110mm 和 130mm，主筋 2Φ25（A-A、B-B、D-D、E-E、F-F、G-G、H-H 地段）和 3Φ25（D-D 地段）；M30 水泥砂浆。 2.3 肋柱及联梁：截面 400×400，主筋 6Φ20，箍筋 φ8@150，锚杆 1 米范围加密为 100，C25 砼。 2.4.土层及强风化岩层中的锚杆应作防腐处理，可采纳润滑油三度、沥青玻纤布缠裹两层的方法。 2.5 砼 墙 厚 200mm ， 水 平 筋 φ12@150 （ 双 层 ） ， 竖 向 筋φ10@150（双向），拉结筋 φ6.5@450 呈梅花形，C25 砼。 2.6.泄水孔按 2500× 0 网格布臵，孔径 150mm，外倾 5%，孔周500mm 范围采纳卵石堆壤。 2.7.挡墙每 20m 设伸缩缝一道，缝宽 30mm，缝中嵌沥青麻筋。 2.8.格架式锚杆及锚杆挡土墙采纳逆作法施工，即从上阶挡墙施工至下阶挡墙。 2.9.砼保护层厚度：梁、肋柱、墙均为 35mm。 3.招标要求及投标承诺 3.1 招标要求 1.1 施工工期要求 按建设单位对本工程的工期要求，工...
