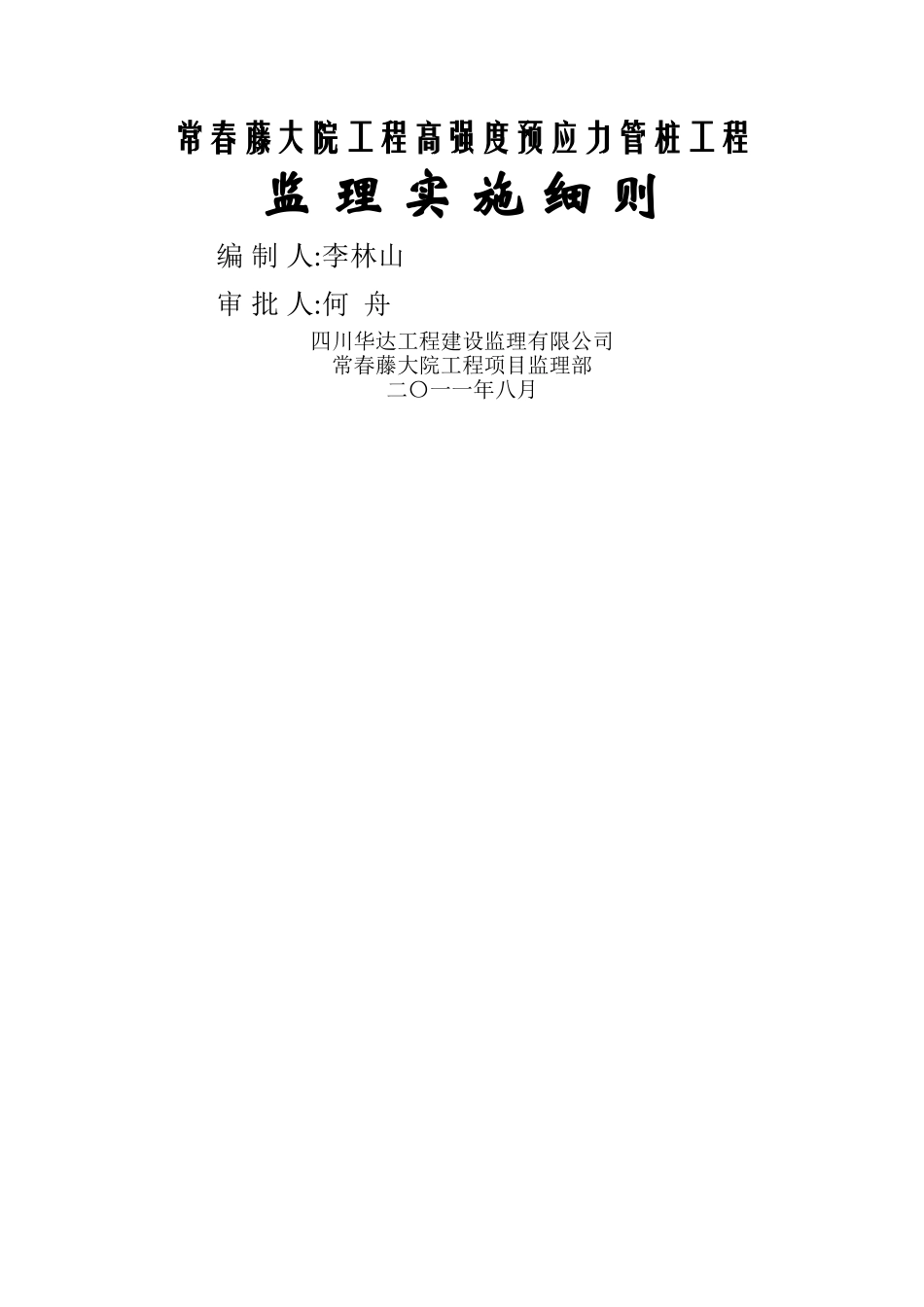

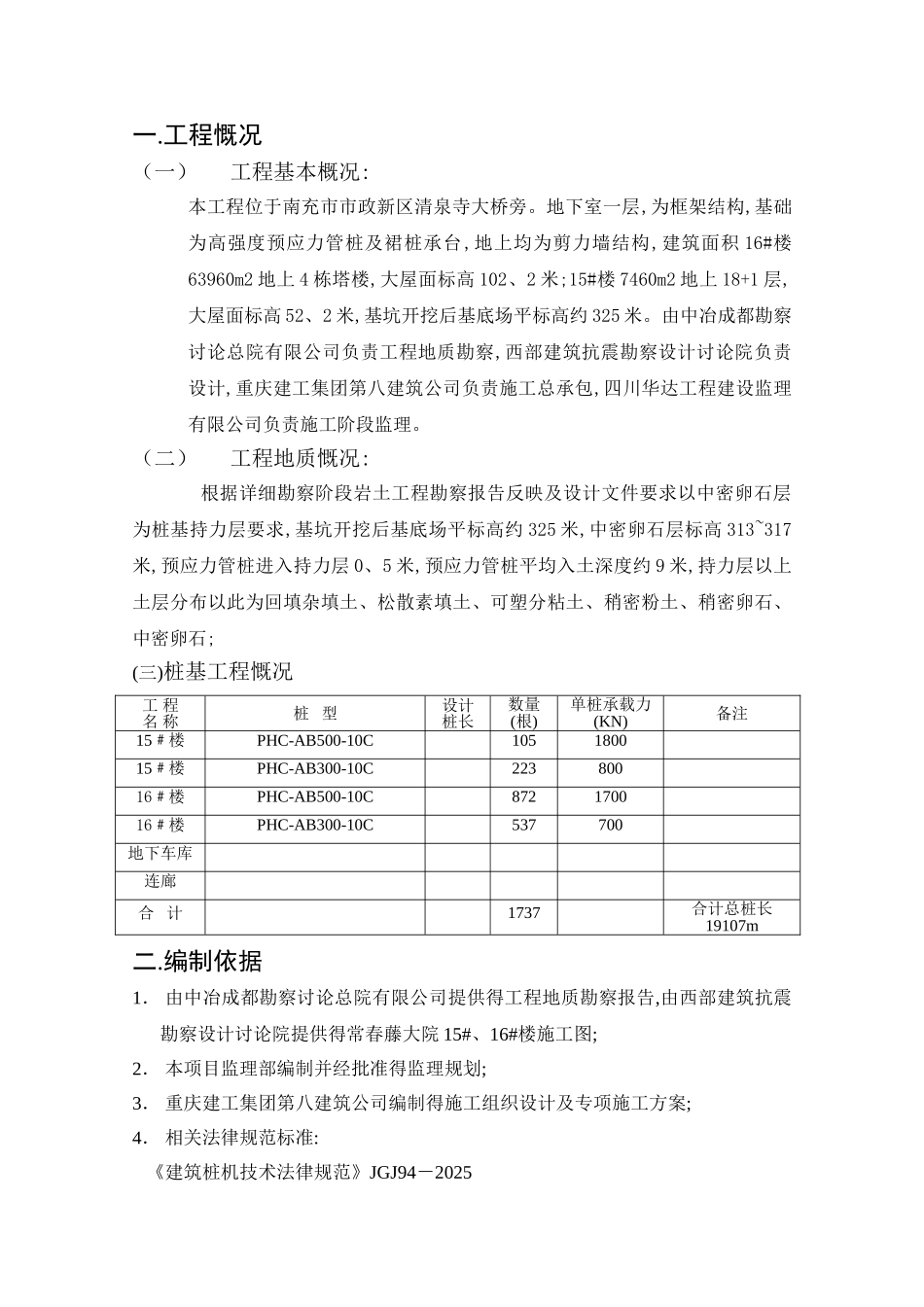

常春藤大院工程高强度预应力管桩工程监 理 实 施 细 则 编 制 人:李林山 审 批 人:何 舟 四川华达工程建设监理有限公司常春藤大院工程项目监理部二〇一一年八月一.工程慨况（一）工程基本概况:本工程位于南充市市政新区清泉寺大桥旁。地下室一层,为框架结构,基础为高强度预应力管桩及裙桩承台,地上均为剪力墙结构,建筑面积 16#楼63960m2 地上 4 栋塔楼,大屋面标高 102、2 米;15#楼 7460m2 地上 18+1 层,大屋面标高 52、2 米,基坑开挖后基底场平标高约 325 米。由中冶成都勘察讨论总院有限公司负责工程地质勘察,西部建筑抗震勘察设计讨论院负责设计,重庆建工集团第八建筑公司负责施工总承包,四川华达工程建设监理有限公司负责施工阶段监理。（二）工程地质慨况: 根据详细勘察阶段岩土工程勘察报告反映及设计文件要求以中密卵石层为桩基持力层要求,基坑开挖后基底场平标高约 325 米,中密卵石层标高 313~317米,预应力管桩进入持力层 0、5 米,预应力管桩平均入土深度约 9 米,持力层以上土层分布以此为回填杂填土、松散素填土、可塑分粘土、稍密粉土、稍密卵石、中密卵石;(三)桩基工程慨况二.编制依据1． 由中冶成都勘察讨论总院有限公司提供得工程地质勘察报告,由西部建筑抗震勘察设计讨论院提供得常春藤大院 15#、16#楼施工图;2． 本项目监理部编制并经批准得监理规划;3． 重庆建工集团第八建筑公司编制得施工组织设计及专项施工方案;4． 相关法律规范标准: 《建筑桩机技术法律规范》JGJ94－2025工 程名 称桩 型设计桩长数量(根)单桩承载力(KN)备注15﹟楼PHC-AB500-10C105180015﹟楼PHC-AB300-10C22380016﹟楼PHC-AB500-10C872170016﹟楼PHC-AB300-10C537700地下车库连廊合 计1737合计总桩长19107m四川省《先张法预应力混凝土管桩基础》图集号川 03G316 《建筑桩机检测技术法律规范》JGJ106-2025三.监理工作流程（一）桩基子分部工程监理工作流程（二）锤压桩工艺流程控制监督施工单位按锤击桩工艺流程进行施工,并严格进行检查验收。锤击桩工艺流程如下:四.监理工作控制要点及目标值（一）目标值控制要求1． 桩基子分部目标值控制主控项目得质量经抽样检验全部合格一般项目得质量经抽样检验合格,其中充许有偏差得项目每项均应有 80%及以上得检查点符合要求,其余得检查点不能有严重缺陷。2． 桩外观质量目标值控制外观质量按一等品检查验收允许偏差检查按一等品检查验收3． 管桩质量检验标准控制值...
