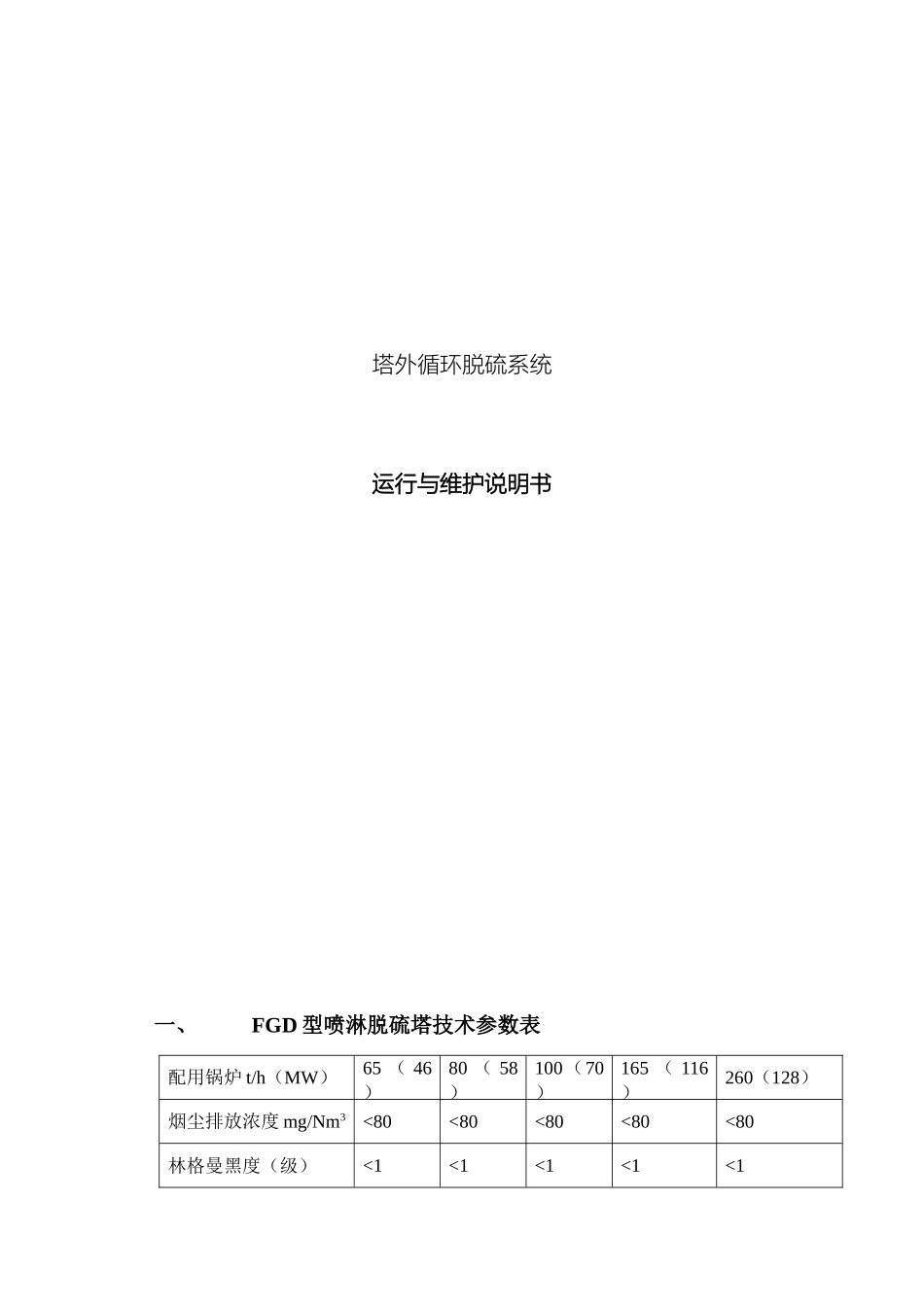

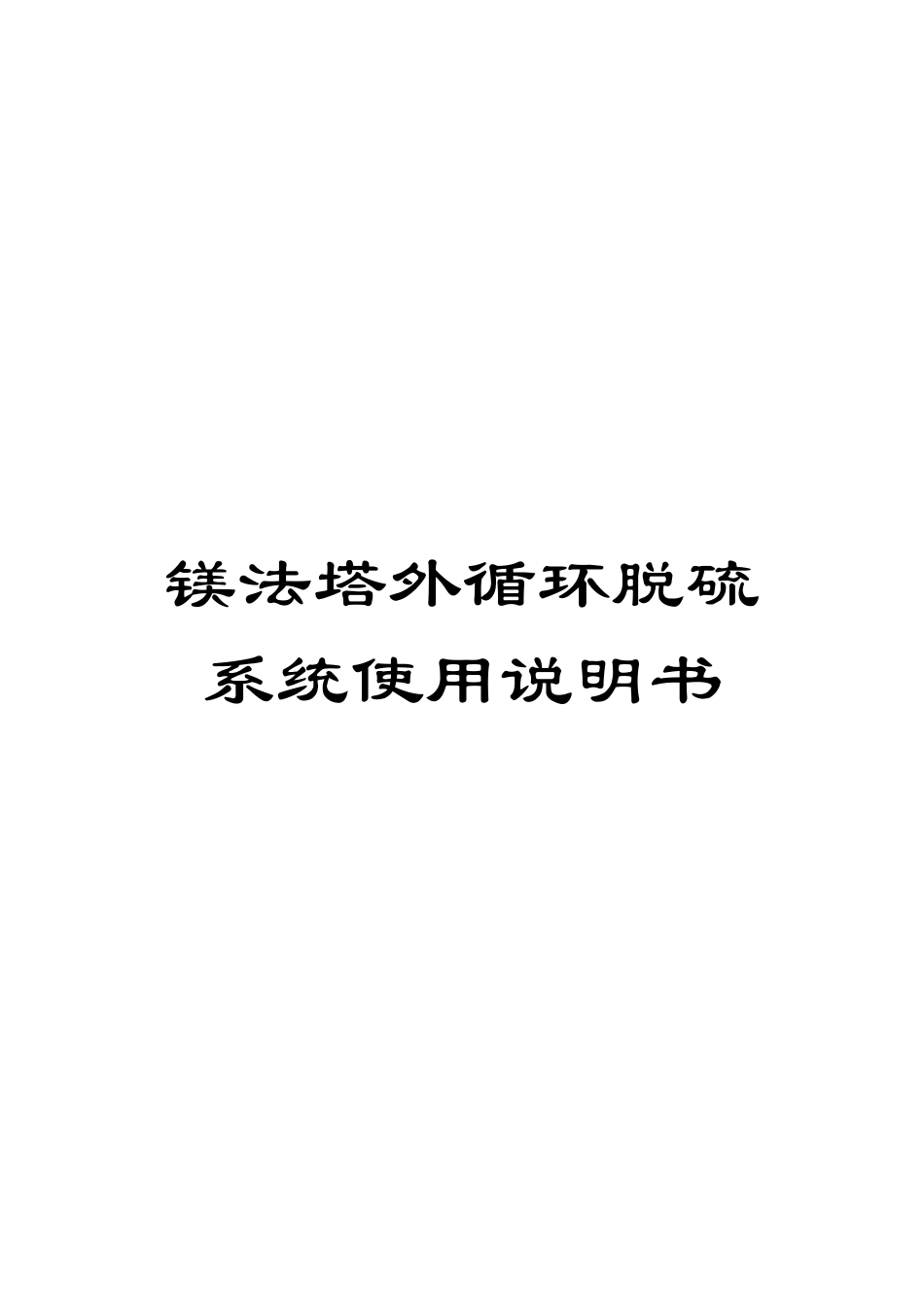

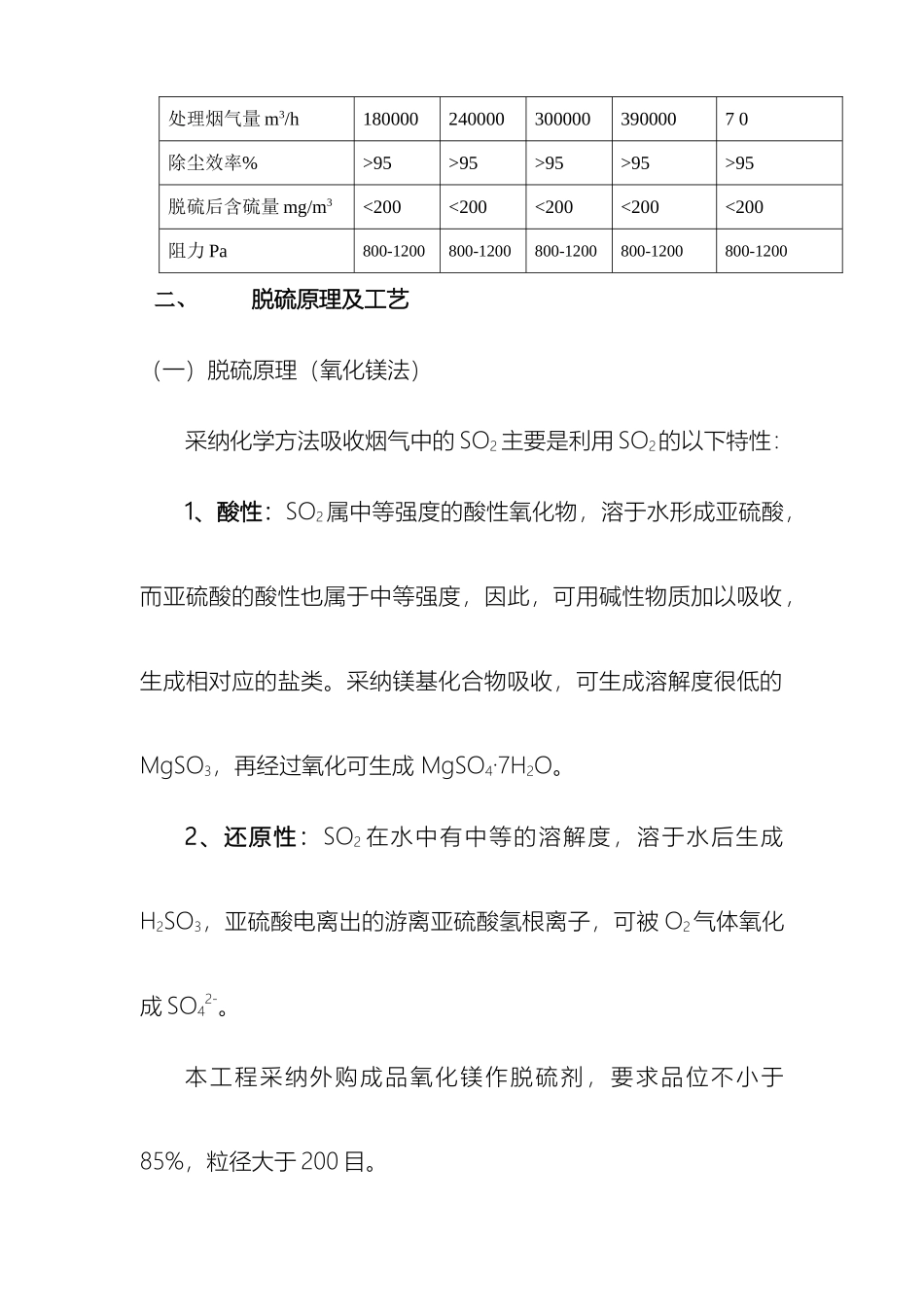

镁法塔外循环脱硫系统使用说明书塔外循环脱硫系统运行与维护说明书一、FGD 型喷淋脱硫塔技术参数表配用锅炉 t/h（MW）65 （ 46）80 （ 58）100（70）165 （ 116）260（128）烟尘排放浓度 mg/Nm3<80<80<80<80<80林格曼黑度（级）<1<1<1<1<1处理烟气量 m3/h1800002400003000003900007 0除尘效率%>95>95>95>95>95脱硫后含硫量 mg/m3<200<200<200<200<200阻力 Pa800-1200800-1200800-1200800-1200800-1200二、脱硫原理及工艺（一）脱硫原理（氧化镁法）采纳化学方法吸收烟气中的 SO2 主要是利用 SO2的以下特性：1、酸性：SO2属中等强度的酸性氧化物，溶于水形成亚硫酸，而亚硫酸的酸性也属于中等强度，因此，可用碱性物质加以吸收，生成相对应的盐类。采纳镁基化合物吸收，可生成溶解度很低的MgSO3，再经过氧化可生成 MgSO4·7H2O。2、还原性：SO2 在水中有中等的溶解度，溶于水后生成H2SO3，亚硫酸电离出的游离亚硫酸氢根离子，可被 O2气体氧化成 SO42-。本工程采纳外购成品氧化镁作脱硫剂，要求品位不小于85%，粒径大于 200 目。湿式镁法脱硫反应及过程如下：1、脱硫浆液的制备：MgO + H2O ≒ Mg(OH)22、SO2的溶解及电离SO2 + H2O ≒ H2SO3H2SO3 ≒ H+ + HSO3－HSO3－ ≒ H+ + SO3 2－3、SO2的吸收反应：Mg(OH)2 + SO2 ≒ MgSO3 + H2O4、氧化副反应由于烟气中同时还含有一定量的富余 O2，吸收液在吸收二氧化硫的同时，将烟气中的氧气也同时吸收溶解于吸收液中，发生如下的氧化副反应：MgSO3 + 1/2 O2 ≒ MgSO4（二）脱硫工艺系统脱硫装置由脱硫剂制备与输送系统、吸收系统、脱硫渣处理系统、烟气系统、自控和在线监测系统等组成。适用于采纳氧化镁法的燃煤工业锅炉湿法烟气脱硫工程。工艺流程图如下：气路：锅炉 烟道 除尘器 烟道 引风机 烟道 脱硫塔 烟道 烟囱给料机 上清液 氧化风机 水路：水源 加药循环池 循环泵 脱硫塔 沉淀池 上清液 灰渣排走 锅炉除渣机 排渣泵含硫烟气经烟道进入一级湿式除尘器，经过除尘后大部分的烟尘都被除掉，然后烟气经过烟道进入脱硫塔，进入脱硫塔的烟气在脱硫塔净化工作区间内与循环吸收液逆向接触，发生脱硫反应，循环吸收液中的碱性物质与二氧化硫相互吸收生成溶解度很小的亚硫酸盐和部分由于烟气中的氧而氧化成的硫酸盐。烟气经吸收液洗涤脱硫后，继续上行进入脱硫塔上部的气液分离器。气液分离器设计为折流板式，净化后的烟气轴向进入气...
