镶嵌式电力调度模拟屏通用技术条件

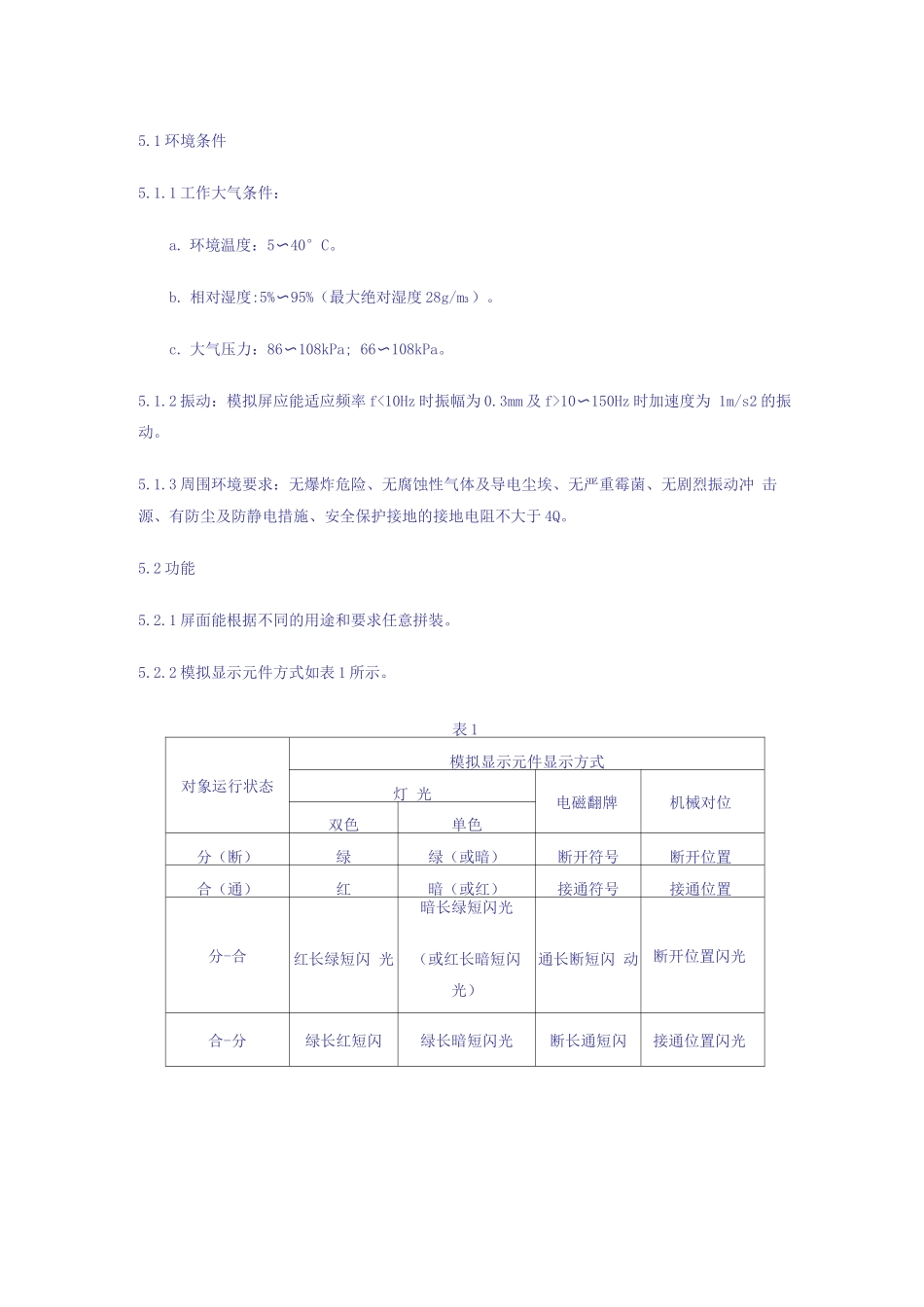

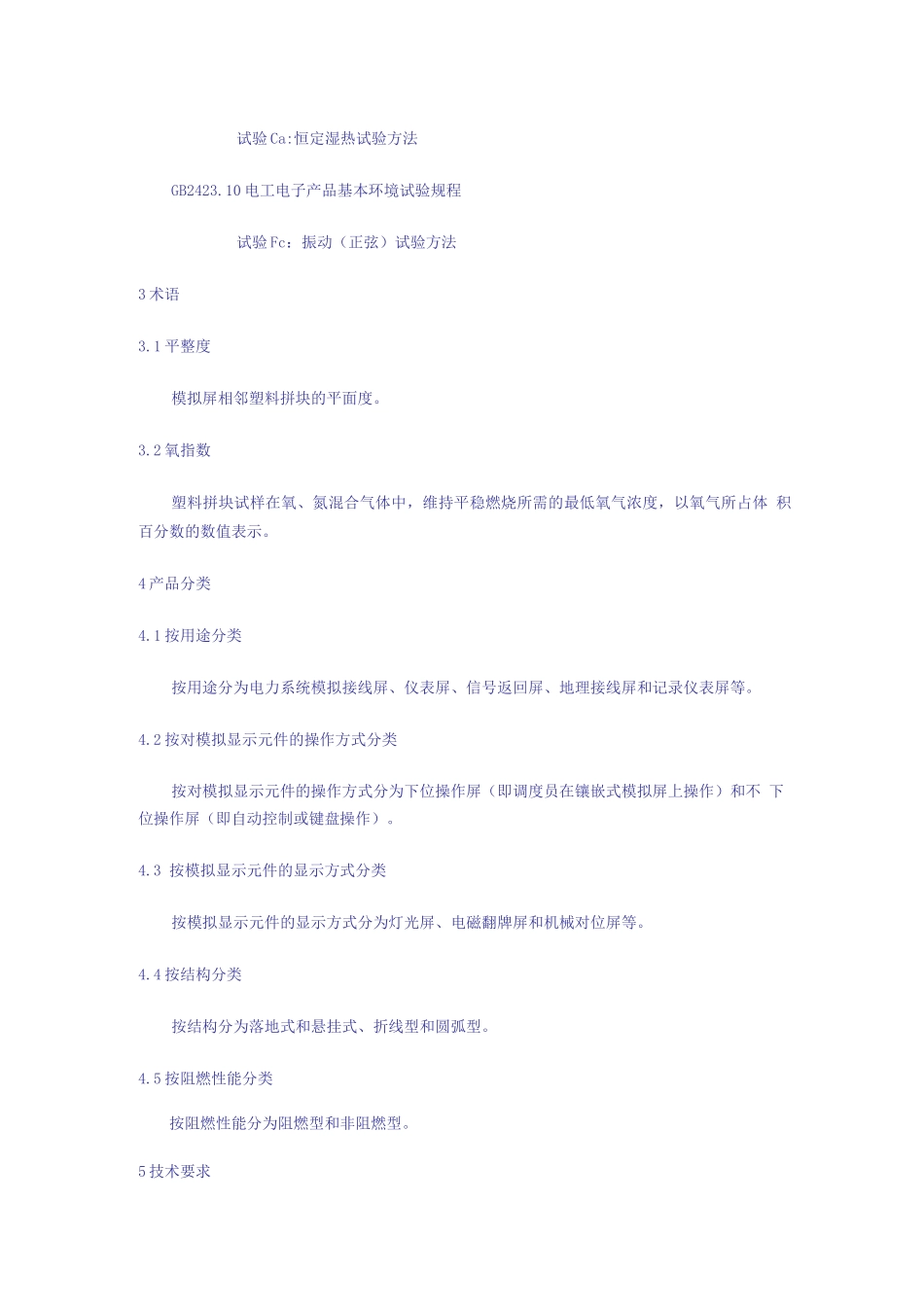

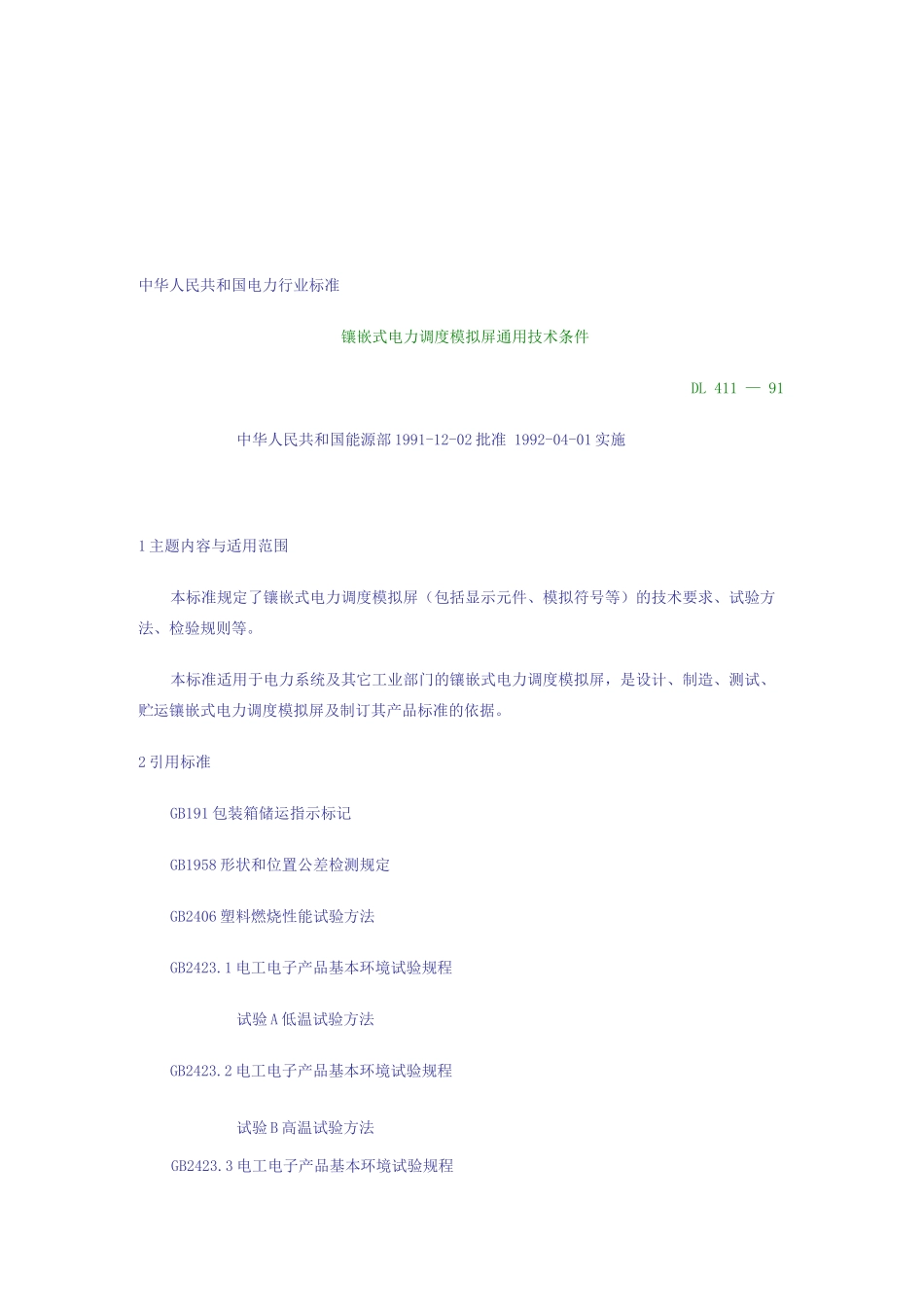

中华人民共和国电力行业标准镶嵌式电力调度模拟屏通用技术条件DL 411 — 91中华人民共和国能源部 1991-12-02 批准 1992-04-01 实施1 主题内容与适用范围本标准规定了镶嵌式电力调度模拟屏（包括显示元件、模拟符号等）的技术要求、试验方 法、检验规则等。本标准适用于电力系统及其它工业部门的镶嵌式电力调度模拟屏，是设计、制造、测试、 贮运镶嵌式电力调度模拟屏及制订其产品标准的依据。2 引用标准GB191 包装箱储运指示标记GB1958 形状和位置公差检测规定GB2406 塑料燃烧性能试验方法GB2423.1 电工电子产品基本环境试验规程试验 A 低温试验方法GB2423.2 电工电子产品基本环境试验规程试验 B 高温试验方法GB2423.3 电工电子产品基本环境试验规程试验 Ca:恒定湿热试验方法GB2423.10 电工电子产品基本环境试验规程试验 Fc：振动（正弦）试验方法3 术语3.1 平整度模拟屏相邻塑料拼块的平面度。3.2 氧指数塑料拼块试样在氧、氮混合气体中，维持平稳燃烧所需的最低氧气浓度，以氧气所占体 积百分数的数值表示。4 产品分类4.1 按用途分类按用途分为电力系统模拟接线屏、仪表屏、信号返回屏、地理接线屏和记录仪表屏等。4.2 按对模拟显示元件的操作方式分类按对模拟显示元件的操作方式分为下位操作屏（即调度员在镶嵌式模拟屏上操作）和不 下位操作屏（即自动控制或键盘操作）。4.3 按模拟显示元件的显示方式分类按模拟显示元件的显示方式分为灯光屏、电磁翻牌屏和机械对位屏等。4.4 按结构分类按结构分为落地式和悬挂式、折线型和圆弧型。4.5 按阻燃性能分类按阻燃性能分为阻燃型和非阻燃型。5 技术要求5.1 环境条件5.1.1 工作大气条件：a. 环境温度：5〜40°C。b. 相对湿度:5%〜95%（最大绝对湿度 28g/m3 ）。c. 大气压力：86〜108kPa; 66〜108kPa。5.1.2 振动：模拟屏应能适应频率 f<10Hz 时振幅为 0.3mm 及 f>10〜150Hz 时加速度为 1m/s2 的振动。5.1.3 周围环境要求：无爆炸危险、无腐蚀性气体及导电尘埃、无严重霉菌、无剧烈振动冲 击源、有防尘及防静电措施、安全保护接地的接地电阻不大于 4Q。5.2 功能5.2.1 屏面能根据不同的用途和要求任意拼装。5.2.2 模拟显示元件方式如表 1 所示。表 1对象运行状态模拟显示元件显示方式灯 光电磁翻牌机械对位双色单色分（断）绿绿（或暗）断开符号断开位置合（通）红暗（或红）接通符号接通位置分-合红长绿短闪 光暗长绿短闪光（或红长...
