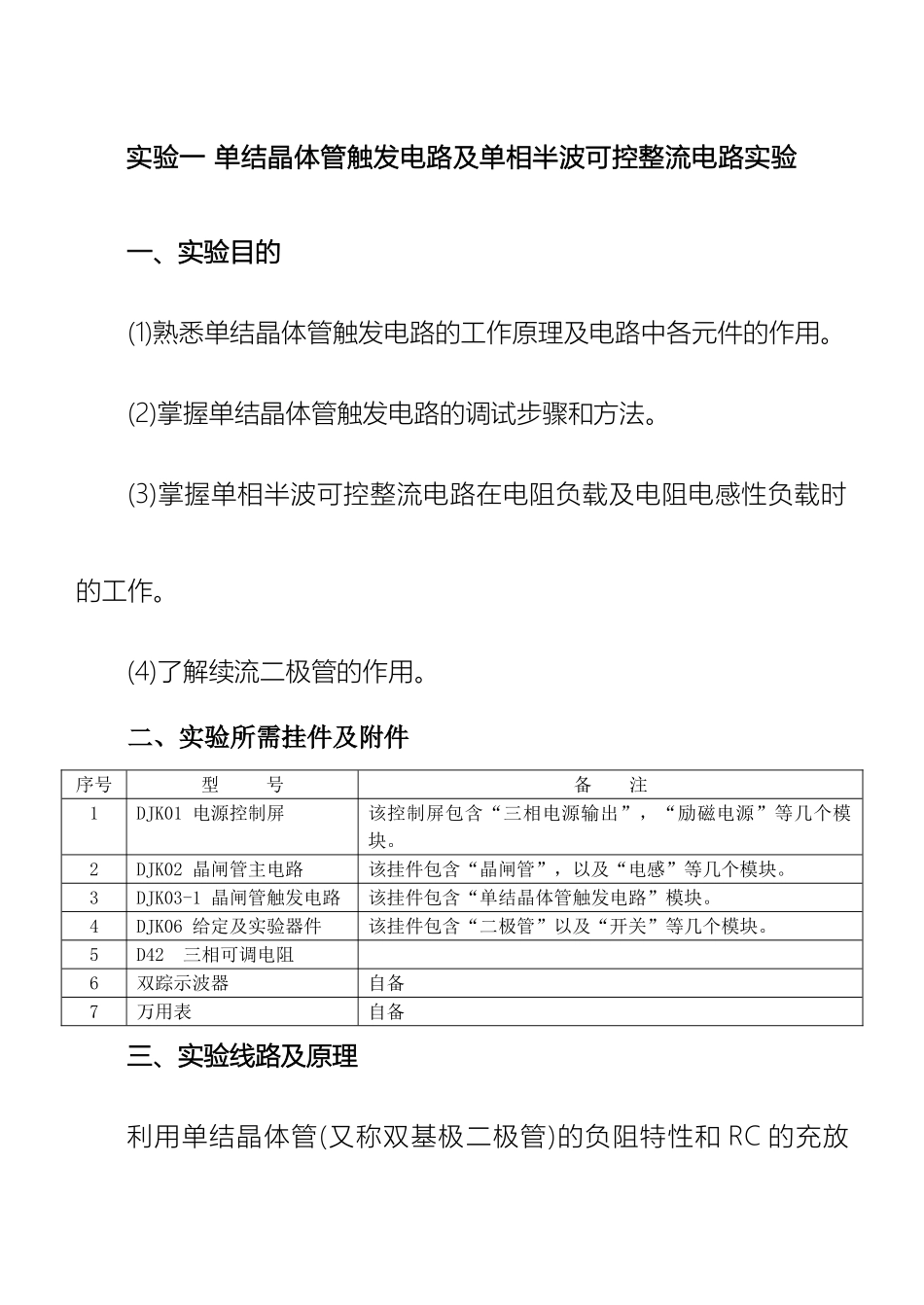

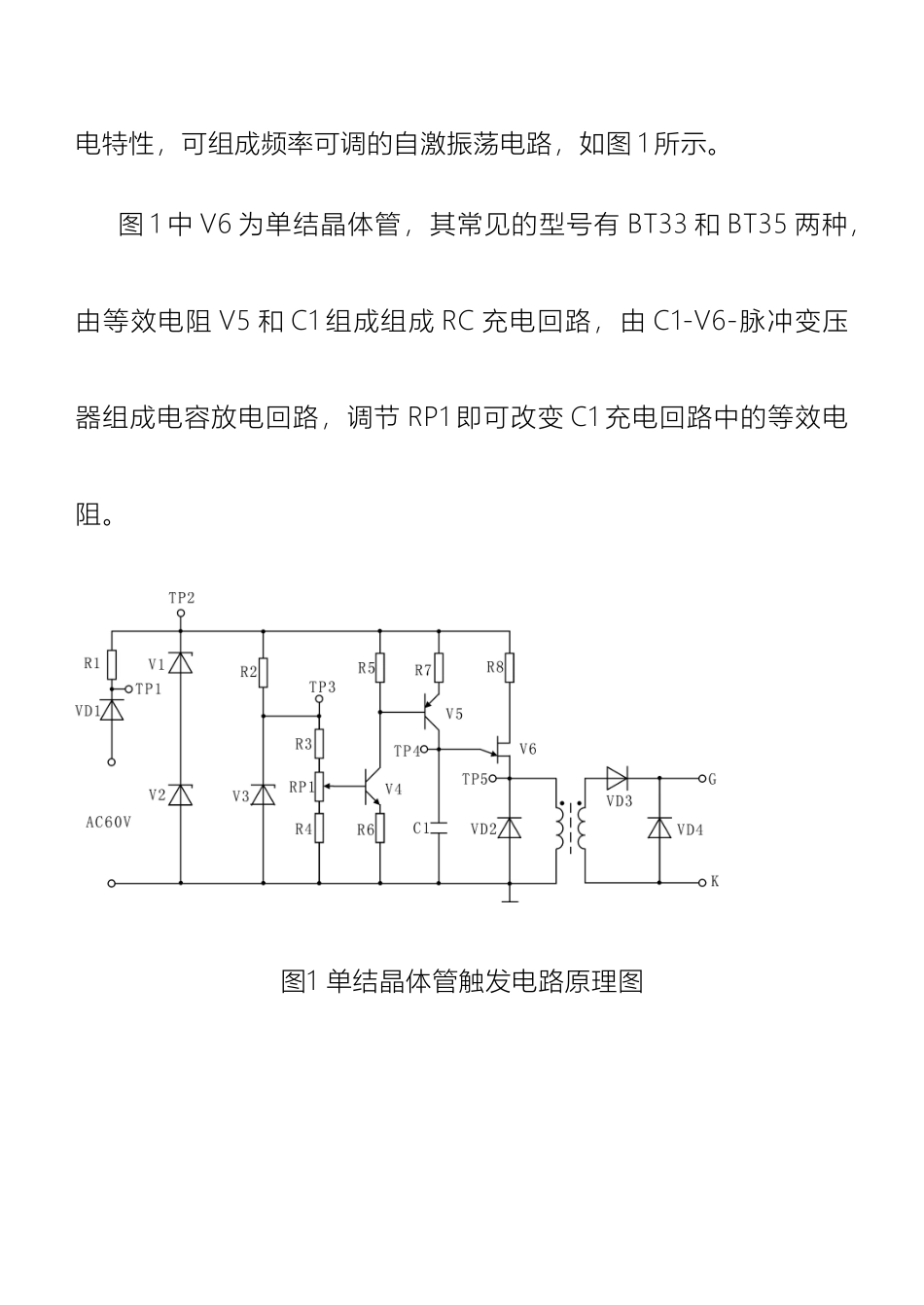

长安大学电力电子实验指导书实验一 单结晶体管触发电路及单相半波可控整流电路实验一、实验目的(1)熟悉单结晶体管触发电路的工作原理及电路中各元件的作用。(2)掌握单结晶体管触发电路的调试步骤和方法。(3)掌握单相半波可控整流电路在电阻负载及电阻电感性负载时的工作。(4)了解续流二极管的作用。二、实验所需挂件及附件序号型 号备 注1DJK01 电源控制屏该控制屏包含“三相电源输出”，“励磁电源”等几个模块。2DJK02 晶闸管主电路该挂件包含“晶闸管”，以及“电感”等几个模块。3DJK03-1 晶闸管触发电路该挂件包含“单结晶体管触发电路”模块。4DJK06 给定及实验器件该挂件包含“二极管”以及“开关”等几个模块。 5D42 三相可调电阻6双踪示波器自备7万用表自备三、实验线路及原理利用单结晶体管(又称双基极二极管)的负阻特性和 RC 的充放电特性，可组成频率可调的自激振荡电路，如图 1 所示。图 1 中 V6 为单结晶体管，其常见的型号有 BT33 和 BT35 两种，由等效电阻 V5 和 C1 组成组成 RC 充电回路，由 C1-V6-脉冲变压器组成电容放电回路，调节 RP1 即可改变 C1 充电回路中的等效电阻。图1 单结晶体管触发电路原理图图 2 单结晶体管触发电路各点的电压波形(α=900)工作原理简述如下：由同步变压器副边输出60V的沟通同步电压，经VD1半波整流，再由稳压管V1、V2进行削波，从而得到梯形波电压，其过零点与电源电压的过零点同步，梯形波经过R7及等效可变电阻V5向电容C1充电，当充电电压达到单结晶体管的峰值电压UP时，单结晶体管V6导通，电容经过脉冲变压器原边放电，脉冲变压器副边输出脉冲。同时由于放电时间常数很小，C1两端的电压很快下降到单结晶体管的谷点电压Uv，使V6关断，C1再次充电，周而复始，在电容C1两端呈现锯齿波形，在脉冲变压器副边输出尖脉冲。在一个梯形波周期内，V6可能导通、关断多次，但对晶闸管的触发只有第一个输出脉冲起作用。电容C1的充电时间常数由等效电阻等决定，调节RP1改变C1的充电的时间，控制第一个尖脉冲的出现时刻，实现脉冲的移相控制。单结晶体管触发电路的各点波形如图2所示。电位器RP1已装在面板上，同步信号已在内部接好，所有的测试信号都在面板上引出。将DJK03-1挂件上的单结晶体管触发电路的输出端“G”和“K”接到DJK02挂件面板上的反桥中的任意一个晶闸管的门极和阴极，并将相应的触发脉冲的钮子开关关闭（防止误触发），图3中的R负载用D42三相可调电阻，将两...
