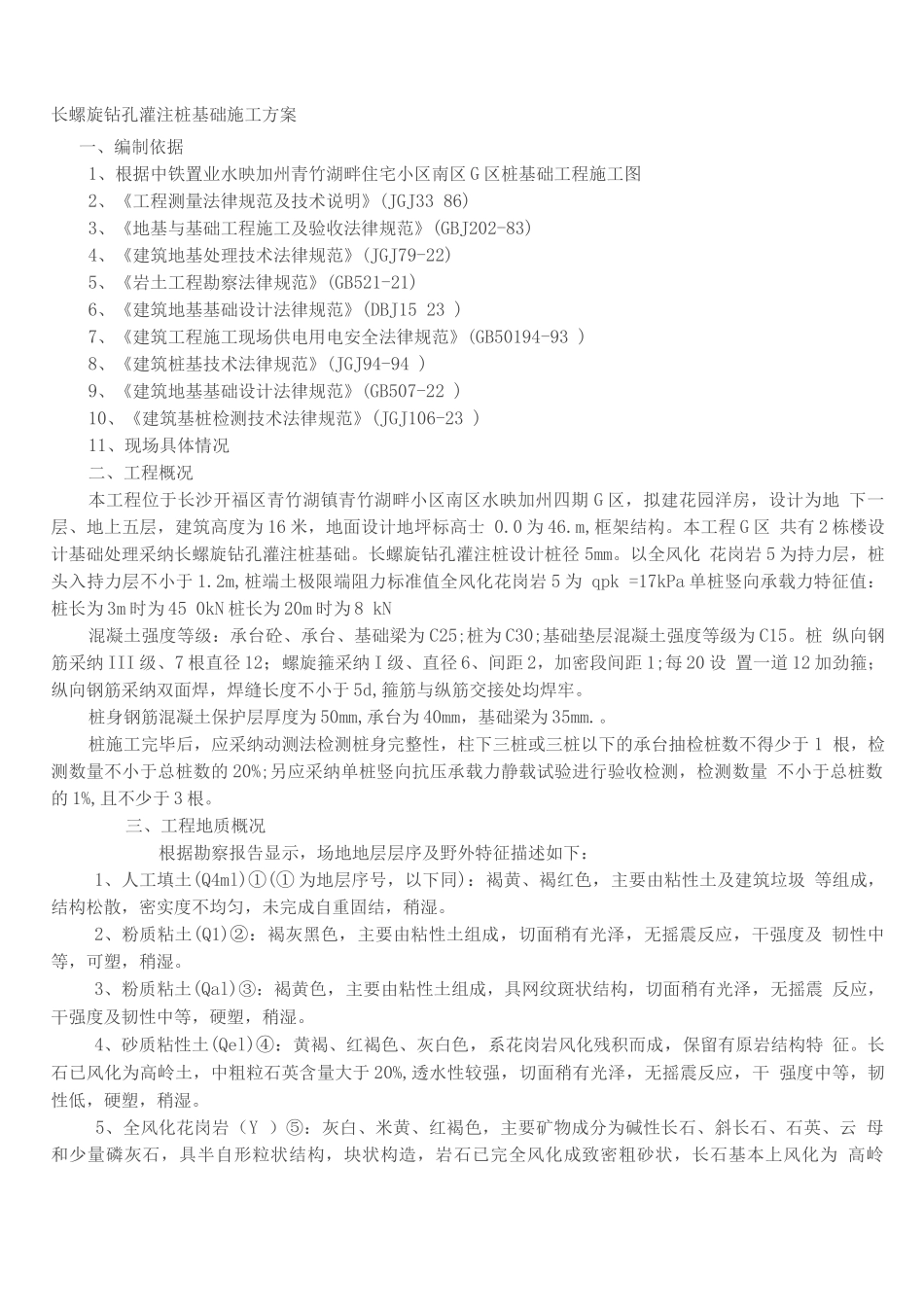

长螺旋钻孔灌注桩基础施工方案一、编制依据1、根据中铁置业水映加州青竹湖畔住宅小区南区 G 区桩基础工程施工图2、《工程测量法律规范及技术说明》(JGJ33 86)3、《地基与基础工程施工及验收法律规范》(GBJ202-83)4、《建筑地基处理技术法律规范》(JGJ79-22)5、《岩土工程勘察法律规范》(GB521-21)6、《建筑地基基础设计法律规范》(DBJ15 23 )7、《建筑工程施工现场供电用电安全法律规范》(GB50194-93 )8、《建筑桩基技术法律规范》(JGJ94-94 )9、《建筑地基基础设计法律规范》(GB507-22 )10、《建筑基桩检测技术法律规范》(JGJ106-23 )11、现场具体情况二、工程概况本工程位于长沙开福区青竹湖镇青竹湖畔小区南区水映加州四期 G 区，拟建花园洋房，设计为地 下一层、地上五层，建筑高度为 16 米，地面设计地坪标高士 0.0 为 46.m,框架结构。本工程 G 区 共有 2 栋楼设计基础处理采纳长螺旋钻孔灌注桩基础。长螺旋钻孔灌注桩设计桩径 5mm。以全风化 花岗岩 5 为持力层，桩头入持力层不小于 1.2m,桩端土极限端阻力标准值全风化花岗岩 5 为 qpk =17kPa 单桩竖向承载力特征值：桩长为 3m 时为 45 0kN 桩长为 20m 时为 8 kN混凝土强度等级：承台砼、承台、基础梁为 C25;桩为 C30;基础垫层混凝土强度等级为 C15。桩 纵向钢筋采纳 III 级、7 根直径 12；螺旋箍采纳 I 级、直径 6、间距 2，加密段间距 1;每 20 设 置一道 12 加劲箍；纵向钢筋采纳双面焊，焊缝长度不小于 5d,箍筋与纵筋交接处均焊牢。桩身钢筋混凝土保护层厚度为 50mm,承台为 40mm，基础梁为 35mm.。桩施工完毕后，应采纳动测法检测桩身完整性，柱下三桩或三桩以下的承台抽检桩数不得少于 1 根，检测数量不小于总桩数的 20%;另应采纳单桩竖向抗压承载力静载试验进行验收检测，检测数量 不小于总桩数的 1%,且不少于 3 根。三、工程地质概况根据勘察报告显示，场地地层层序及野外特征描述如下：1、人工填土(Q4ml)①(① 为地层序号，以下同)：褐黄、褐红色，主要由粘性土及建筑垃圾 等组成，结构松散，密实度不均匀，未完成自重固结，稍湿。2、粉质粘土(Q1)②：褐灰黑色，主要由粘性土组成，切面稍有光泽，无摇震反应，干强度及 韧性中等，可塑，稍湿。3、粉质粘土(Qal)③：褐黄色，主要由粘性土组成，具网纹斑状结构，切面稍有光泽，无摇震 反应，干强度及韧性中等，硬塑，稍湿。4、砂质粘性土(Qel)④：黄褐、红褐...
