门式墩桥满堂支架施工方案

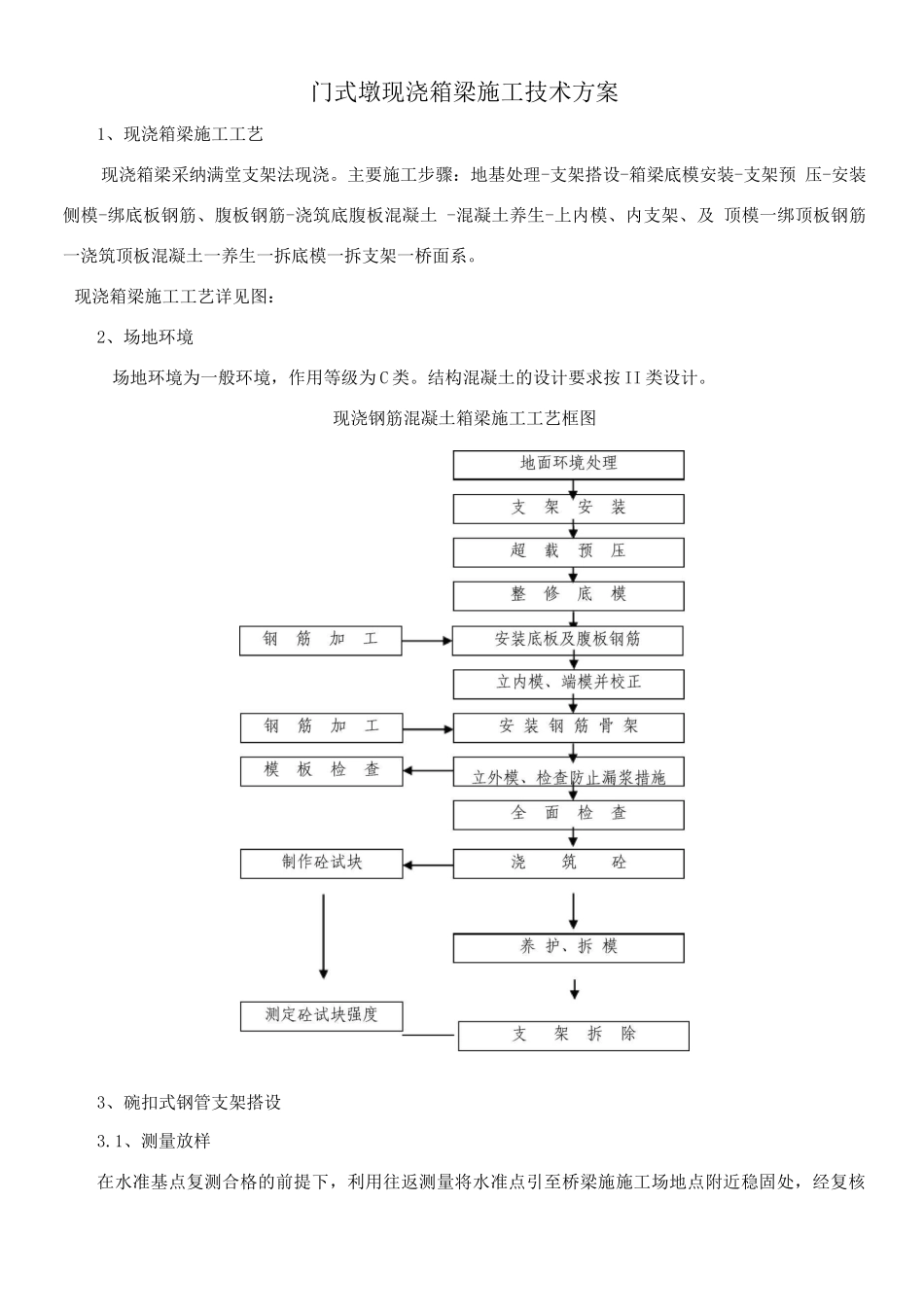

门式墩现浇箱梁施工技术方案1、现浇箱梁施工工艺现浇箱梁采纳满堂支架法现浇。主要施工步骤：地基处理-支架搭设-箱梁底模安装-支架预 压-安装侧模-绑底板钢筋、腹板钢筋-浇筑底腹板混凝土 -混凝土养生-上内模、内支架、及 顶模一绑顶板钢筋一浇筑顶板混凝土一养生一拆底模一拆支架一桥面系。现浇箱梁施工工艺详见图：2、场地环境场地环境为一般环境，作用等级为 C 类。结构混凝土的设计要求按 II 类设计。现浇钢筋混凝土箱梁施工工艺框图3、碗扣式钢管支架搭设3.1、测量放样在水准基点复测合格的前提下，利用往返测量将水准点引至桥梁施施工场地点附近稳固处，经复核 符合精度要求后，作为桥梁施工标高控制点。桥梁的平面控制利用已经复核批准的导线网，导线的 精度、走向和距离均符合桥平面控制的技术要求。3.2、技术准备项目部总工室和工程部根据施工图纸结合现场情况进行了设计要素复核，发现与设计或技术规 范不符的及时通知监理工程师，并将相关资料告知设计代表，在没有得到设计和监理的认可前不予 施工。详细分析施工图，结合现场的地形、便道情况、天气等施工条件以及考虑与其它施工工序的干 扰等，制订了详细可行的施工计划和具体方案。项目部工程部和安质部组织施工技术人员、施工队队长、质检员、安全员、特别工种及施工班 组进行了详细的安全教育和技术（安全）交底，各班组第一次施工，另行进行现场技术指导、安全 交底。3.3 支架布置采纳① 48x3.5mm 碗扣式钢管满堂支架。支架搭设每侧要比箱梁宽 50cm 作为施工平台。支架采纳碗扣式脚手架满堂布设，碗扣式脚手架常用构件由立杆、横杆、可调底座、可调 U 托组成。立杆与横杆的平面和立面组合，配合可调底座及可调顶托，可调出任意所需的平面及标高。 用 WDJ型碗扣式多功能脚手架满堂支立，做为箱梁的现浇支架。支架立杆底脚支撑选用 60cm 高度可调的 TZ-60 底座，支架立杆顶选用 60cm 高度可调的 U 型 TC-60托撑以满足桥跨的纵坡和横坡变化。该 U 型托撑允许箱梁底板与支架间有微量位移。碗扣式脚手架底部和顶部设置螺旋顶托、底托，调平脚手架并用于卸落支架，地基压实处理后 浇筑20cmC25 混凝土，支架底托直接坐于混凝土面上不需垫木板。立杆间距:立杆间距纵向为 0.8m，横向间距为 0.6m，（详见现浇连续梁碗支架搭设施工设计 图）。横杆步距 1.2m;每隔 4.8m 在横向设一道剪刀撑。支架顶在 U 型可调托撑上横向布设截面为 10 x 10cm...
