门机安装施工方案

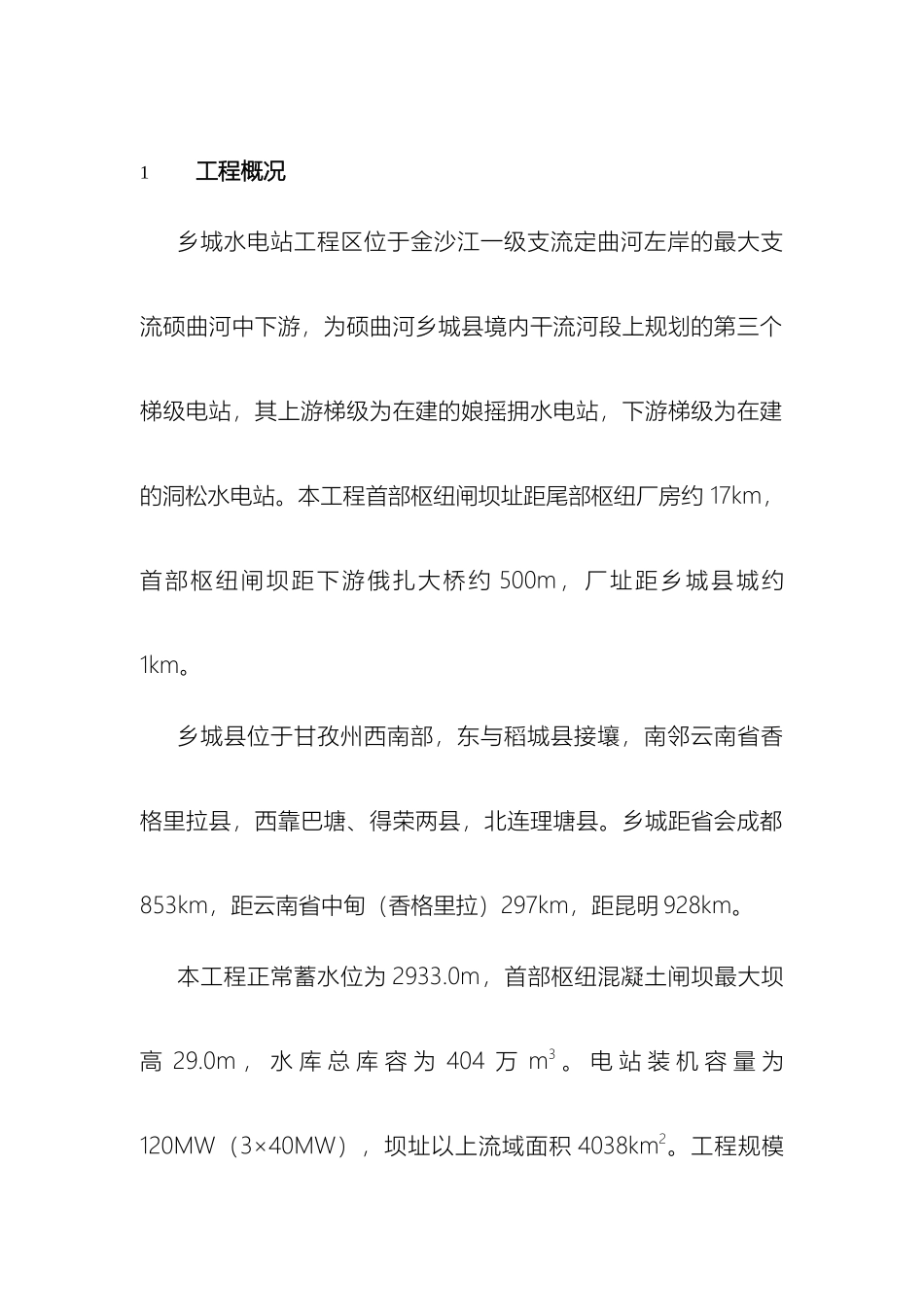

门机安装施工方案1工程概况乡城水电站工程区位于金沙江一级支流定曲河左岸的最大支流硕曲河中下游，为硕曲河乡城县境内干流河段上规划的第三个梯级电站，其上游梯级为在建的娘摇拥水电站，下游梯级为在建的洞松水电站。本工程首部枢纽闸坝址距尾部枢纽厂房约 17km，首部枢纽闸坝距下游俄扎大桥约 500m，厂址距乡城县城约1km。乡城县位于甘孜州西南部，东与稻城县接壤，南邻云南省香格里拉县，西靠巴塘、得荣两县，北连理塘县。乡城距省会成都853km，距云南省中甸（香格里拉）297km，距昆明 928km。本工程正常蓄水位为 2933.0m，首部枢纽混凝土闸坝最大坝高 29.0m ， 水 库 总 库 容 为 404 万 m3 。 电 站 装 机 容 量 为120MW（3×40MW），坝址以上流域面积 4038km2。工程规模为中型，工程等别为三等。电站枢纽主要建筑物包括：首部混凝土闸坝、左岸全埋藏式引水系统和尾部岸边式地面厂房。枢纽工程中挡水建筑物、泄洪建筑物、引水系统建筑物、发电厂房及变电站等主要建筑物为 3 级建筑物，工作桥、挡土墙及护岸等永久性次要建筑物为 4 级建筑物。我部承建项目为乡城水电站首部枢纽工程、引水隧洞 S3+600以前段土建与金属结构安装工程。根据工程建筑施工蓝图要求，大坝首部枢纽施工区布置一台门机用于大坝事故门起降工作，现我部门机相关部件已基本到货，根据施工进度要求，近期我部将进行门机安装相关工作，为保证门机施工安全特编制此措施。2门机安装2.1定位根据水电站首部枢纽施工蓝图及门机施工详图，门机定位在3#、4#坝段坝顶混凝土上，高程 EL2935m。此门机总扬程28m（轨道上扬程高度 10m），我部承建乡城水电站首部枢纽最大坝高 29m。门机安装底部基础为预埋轨道（二期混凝土轨道），高程为 EL2935.150m，门机跨度为 7m，总机高 20.200m（机身高 18.650），门机顶部宽为 9.100m。2.2基础门机基础为 3#、4#坝段坝体及胸墙混凝土，门机轨道坐落于坝体及胸墙混凝土上部预埋插筋Φ28@220mm×500mm，L=900mm。用垫片和螺栓将轨道连接在一起，螺栓和下部预埋插筋采纳双面焊接牢固，用螺栓控制轨道上下高程，并用水准仪测量轨道水平高度待高程适合并在允许偏差范围内且相对位置合适固定轨道，将所有轨道调整合适并都在允许偏差范围内时，报请监理验收合格后，采纳设计标号混凝土浇筑并振捣密实，同时预埋接地线。2.3运输门机运输由厂家分批次直接运送至我部坝顶合适位置，到场的设备及配件用汽车吊卸车，并...
