闸门拦污栅启闭机等金属结构安装施工方案闸 门 、 拦 污 栅 和 启 闭 机 安 装 施 工 方 案12
1说 明12

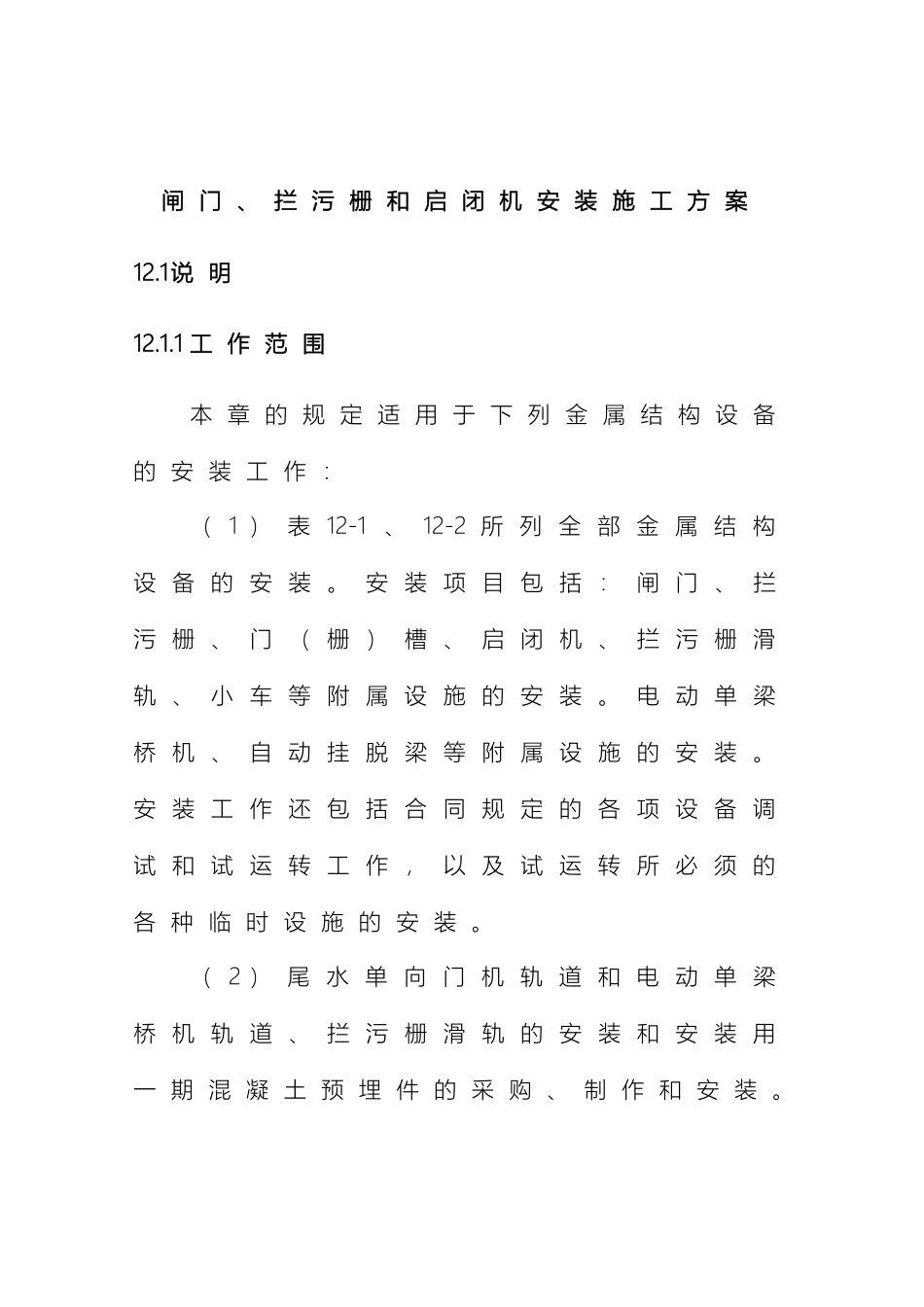

1 工 作 范 围本 章 的 规 定 适 用 于 下 列 金 属 结 构 设 备的 安 装 工 作 ：（ 1 ） 表 12-1、 12-2 所 列 全 部 金 属 结 构设 备 的 安 装
安 装 项 目 包 括 ： 闸 门 、 拦污 栅 、 门 （ 栅 ） 槽 、 启 闭 机 、 拦 污 栅 滑轨 、 小 车 等 附 属 设 施 的 安 装
电 动 单 梁桥 机 、 自 动 挂 脱 梁 等 附 属 设 施 的 安 装
安 装 工 作 还 包 括 合 同 规 定 的 各 项 设 备 调试 和 试 运 转 工 作 ， 以 及 试 运 转 所 必 须 的各 种 临 时 设 施 的 安 装
（ 2 ） 尾 水 单 向 门 机 轨 道 和 电 动 单 梁桥 机 轨 道 、 拦 污 栅 滑 轨 的 安 装 和 安 装 用一 期 混 凝 土 预 埋 件 的 采 购 、 制 作 和 安 装
表 12-1 闸 门 、 拦 污 栅 安 装 项 目一 览 表编号项目名称孔口尺寸（宽×高）（m）设计水头（m）数量（套）闸门型式单重（t）总重（t）备注1下水库进/出水口事故闸门门槽4
5×5429
12 116
52下水库进/出水口事故闸门4
5×5624平面滑动291163下水库进/出水口检修闸门门槽4
5×5422884下水库进/出水口检修闸门4
