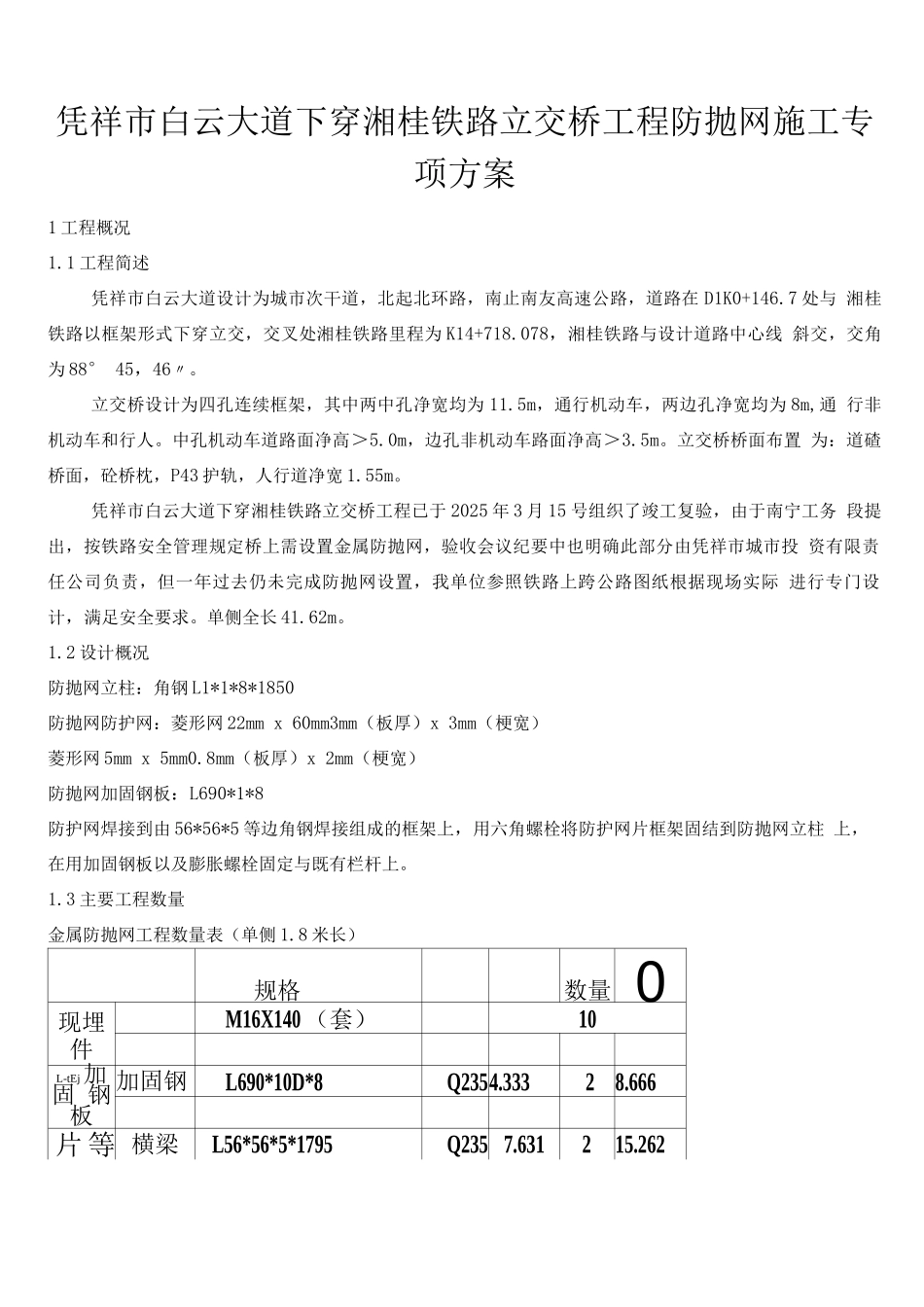

凭祥市白云大道下穿湘桂铁路立交桥工程防抛网施工专项方案1 工程概况1.1 工程简述凭祥市白云大道设计为城市次干道，北起北环路，南止南友高速公路，道路在 D1K0+146.7 处与 湘桂铁路以框架形式下穿立交，交叉处湘桂铁路里程为 K14+718.078，湘桂铁路与设计道路中心线 斜交，交角为 88° 45，46〃。立交桥设计为四孔连续框架，其中两中孔净宽均为 11.5m，通行机动车，两边孔净宽均为 8m,通 行非机动车和行人。中孔机动车道路面净高＞5.0m，边孔非机动车路面净高＞3.5m。立交桥桥面布置 为：道碴桥面，砼桥枕，P43 护轨，人行道净宽 1.55m。凭祥市白云大道下穿湘桂铁路立交桥工程已于 2025 年 3 月 15 号组织了竣工复验，由于南宁工务 段提出，按铁路安全管理规定桥上需设置金属防抛网，验收会议纪要中也明确此部分由凭祥市城市投 资有限责任公司负责，但一年过去仍未完成防抛网设置，我单位参照铁路上跨公路图纸根据现场实际 进行专门设计，满足安全要求。单侧全长 41.62m。1.2 设计概况防抛网立柱：角钢 L1*1*8*1850防抛网防护网：菱形网 22mm x 60mm3mm（板厚）x 3mm（梗宽）菱形网 5mm x 5mm0.8mm（板厚）x 2mm（梗宽）防抛网加固钢板：L690*1*8防护网焊接到由 56*56*5 等边角钢焊接组成的框架上，用六角螺栓将防护网片框架固结到防抛网立柱 上，在用加固钢板以及膨胀螺栓固定与既有栏杆上。1.3 主要工程数量金属防抛网工程数量表（单侧 1.8 米长）规格数量 0现埋件M16X140 （套）10L-tEj 加固 钢板加固钢板L690*10D*8Q2354.33328.666等片 横梁L56*56*5*1795Q235 7.631215.262源风L1*1*8*1850Q23522,711245.422肥 0）"）Q1952.4船 E 即 Q19514普通摩栓Ml 6（蓟BL3162 编制依据1、施工图纸，竣工验收报告；2、《普速铁路工务安全规则》（铁总运[2025] 272 号）；3、《南宁铁路局普速铁路营业线施工安全管理实施细则》（宁铁运[2025]26 号）；4、国家公路桥梁、市政桥梁工程现行设计法律规范、施工法律规范、验收法律规范和有关规定；5、现场核对、调查及探查资料；6、本企业的施工技术、管理水平及机械设备的配置现状；7、施工现场调查的地质、水文、资源、交通状况及施工环境等调查资料；8、其它相关依据。3 防抛网安装原则1、立交桥防抛网安装段有 3 孔在既有市政道路白云大道上方进行，因此施工时设置临时封道警示装置， 派专人负责，以确保通行车辆的行车安全。2、防抛网材料要...
