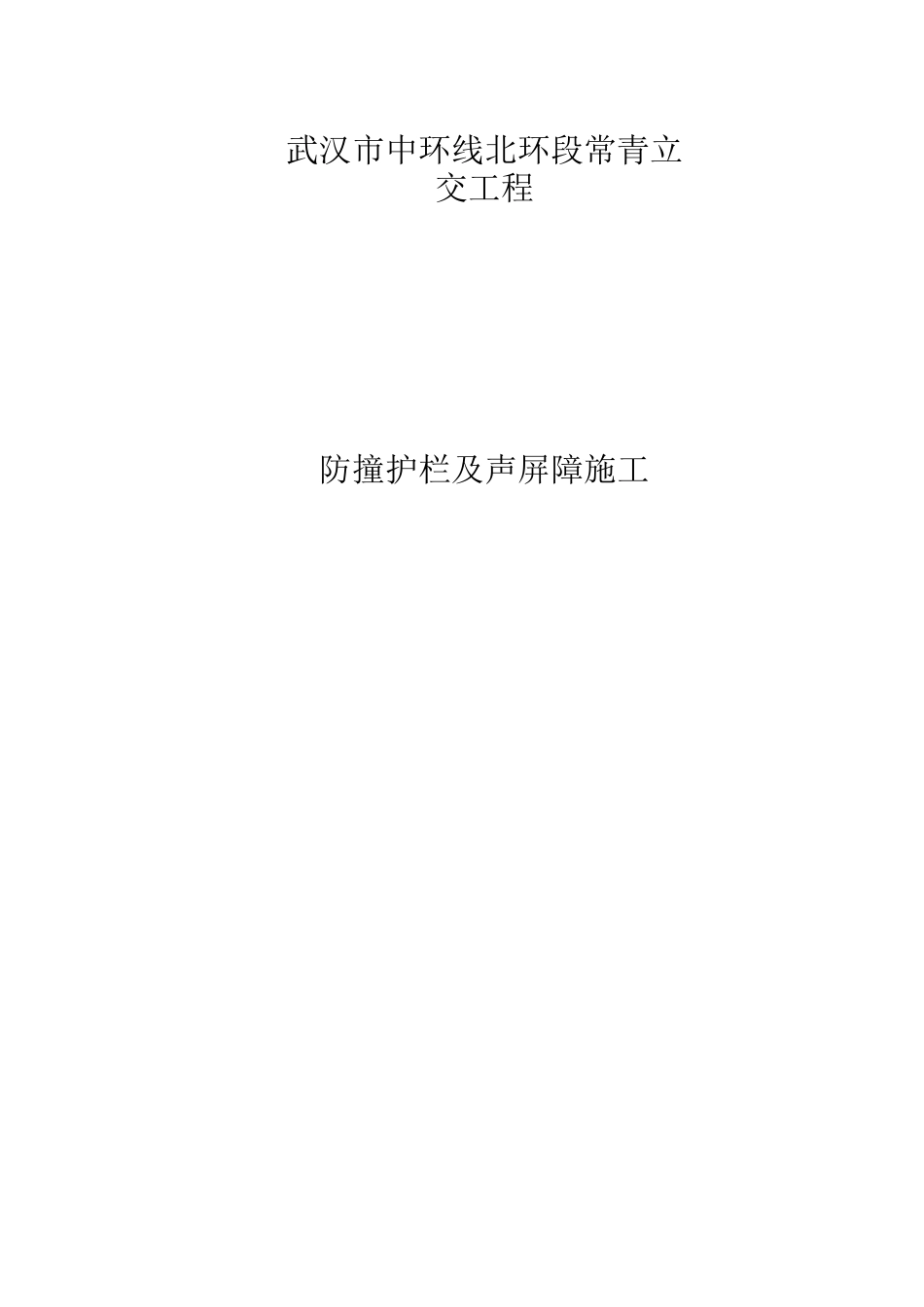

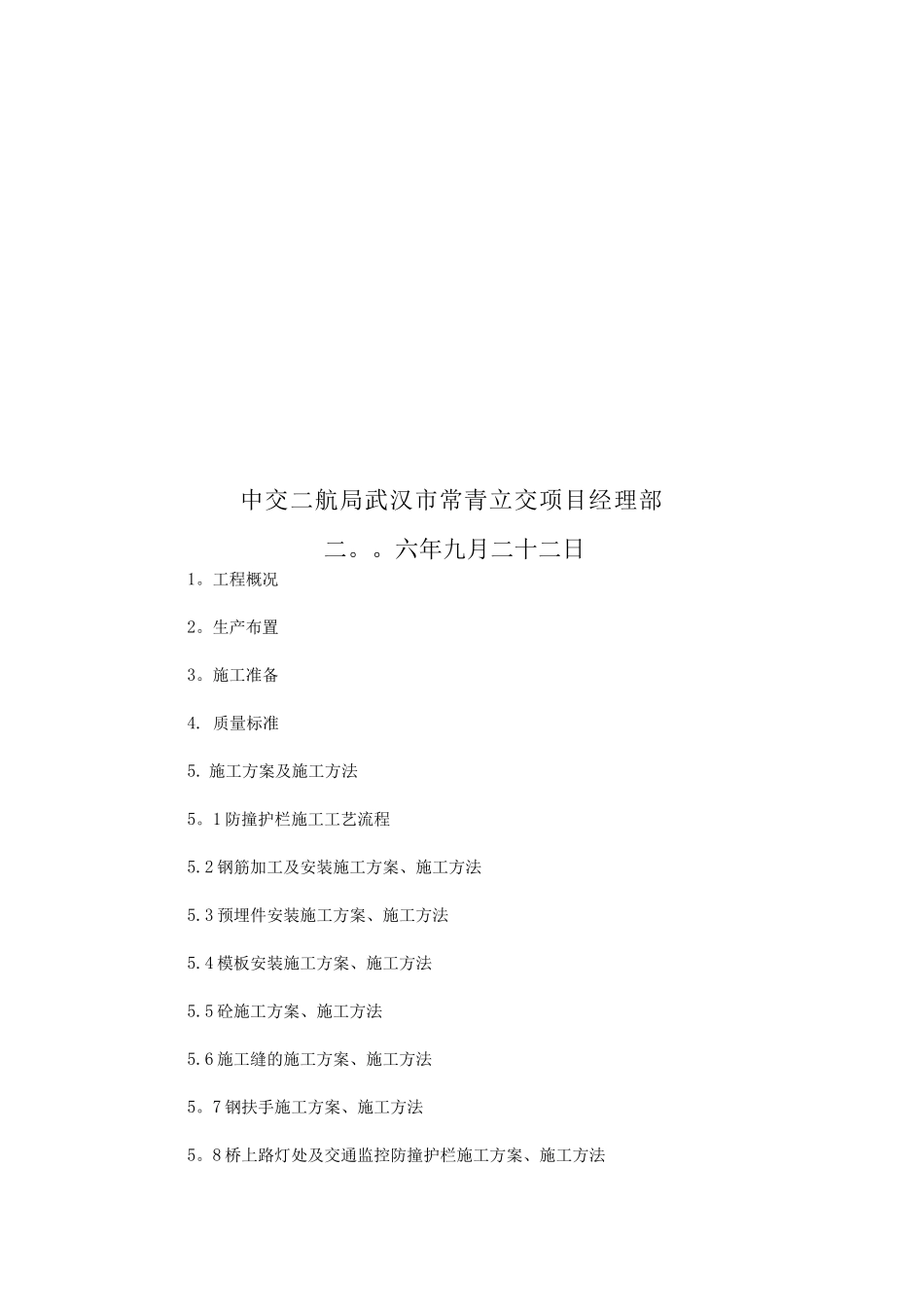

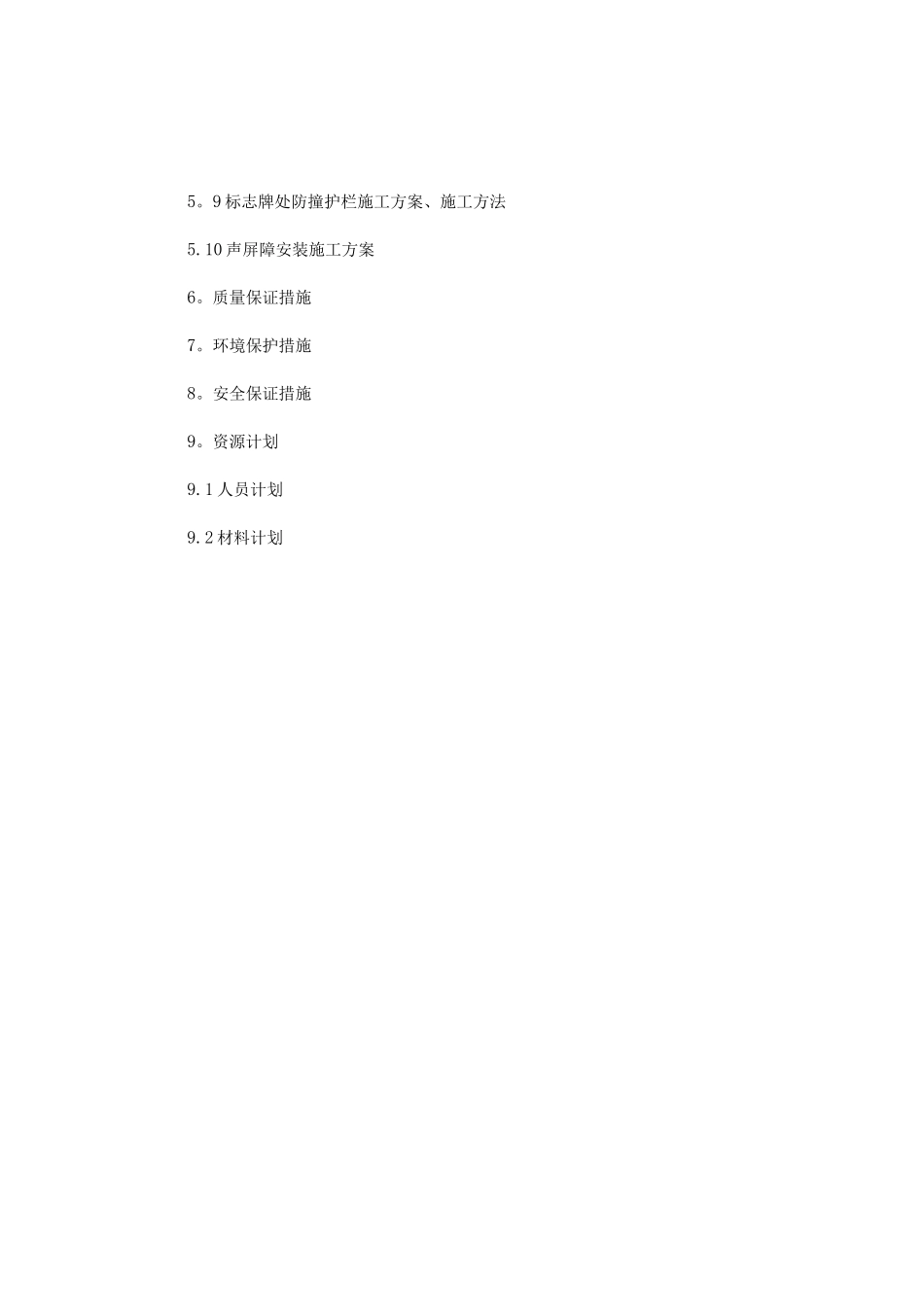

武汉市中环线北环段常青立交工程防撞护栏及声屏障施工中交二航局武汉市常青立交项目经理部二。。六年九月二十二日1。工程概况2。生产布置3。施工准备4. 质量标准5. 施工方案及施工方法5。1 防撞护栏施工工艺流程5.2 钢筋加工及安装施工方案、施工方法5.3 预埋件安装施工方案、施工方法5.4 模板安装施工方案、施工方法5.5 砼施工方案、施工方法5.6 施工缝的施工方案、施工方法5。7 钢扶手施工方案、施工方法5。8 桥上路灯处及交通监控防撞护栏施工方案、施工方法5。9 标志牌处防撞护栏施工方案、施工方法5.10 声屏障安装施工方案6。质量保证措施7。环境保护措施8。安全保证措施9。资源计划9.1 人员计划9.2 材料计划9.3 主要设备10 进度计划1。工程概况常青立交防撞护栏工程属于桥面系工程的一个子项,为现浇钢筋砼结构，具体结构形式见图 1 1。其中桥上防撞护栏 7956m，挡土墙上防撞护栏 1633m。曲线段的施工采纳以直代曲的方法进行施工，其中平曲线半径＞ 4m 的预备采纳单块长度为 2m 的模板，平曲线半径＜ 4m 的采纳单块长度为 1m 的模板，主线和匝道交叉处采纳木模板现场制作。防撞护栏上另有护栏扶手预埋钢板、路灯基座预埋钢板、路灯基座、路灯预埋 PVC管、监控预埋 PVC 管、监控设备基座、标志牌预埋钢板、声屏障预埋钢板、等预埋件须在护栏中预埋;另外,混凝土防撞护栏施工完毕后，须安装路灯、监控设备和声屏障。图 1-1 普通防撞护栏结构图5'28337 180////2.生产布置2.1 钢筋加工场地钢筋加工场地布置在右右一联箱梁桥下第一跨和第二跨，主要承担钢筋下料和弯曲工作。钢筋制作完毕后，由运输车辆转运至施工段落进行现场焊接和安装 2.2 模板筹备和加工模板采纳根据模板受力情况和周转次数设计好的钢模板制作的专用模板，总量估计准备360m，周转次数根据 30 次考虑，其中先期进场 120m（2m 模板 80m，1m 模板 40m。），后期模板随施工作业面的展开陆续进场.2。3 施工顺序总体施工顺序原则为顺着工作面的展开跟进施工。估计先施工已经完成的左一联、左二联、右一联右四联、左七联左九联、右九联右十三联;然后施工左五联、右七联；其他箱梁的施工顺序紧随箱梁的作业面展开。3。施工准备箱梁施工完毕后，应进行平面点位和高程测量。翼板多出设计边线的部分组织进行凿除，翼板不足的部分随防撞护栏一起施工。准备工作完毕后即进行下一步的施工。4。质量标准4。1 一般要求(1)钢筋混凝土墙式护栏的高度...
