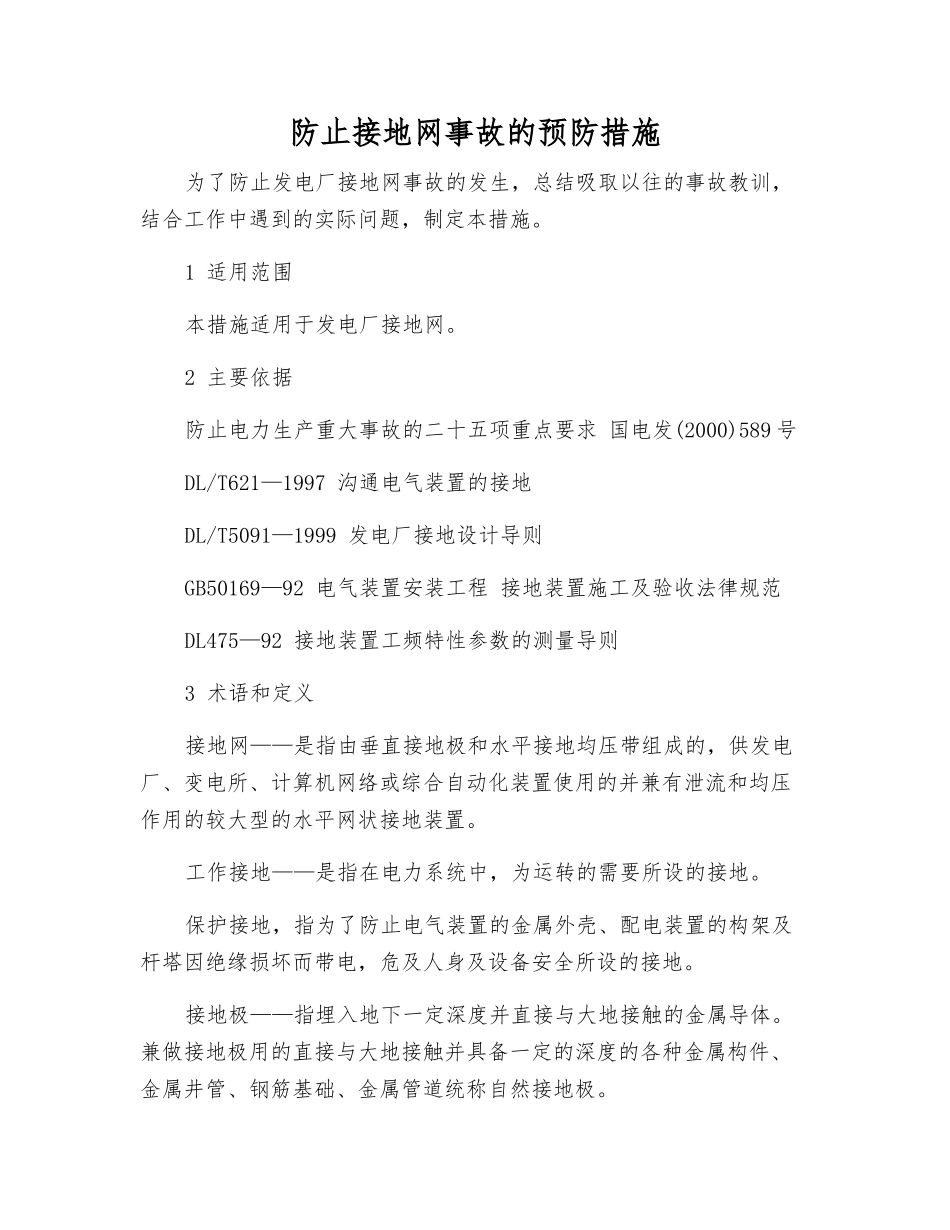

防止接地网事故的预防措施为了防止发电厂接地网事故的发生，总结吸取以往的事故教训，结合工作中遇到的实际问题，制定本措施。1 适用范围本措施适用于发电厂接地网。2 主要依据防止电力生产重大事故的二十五项重点要求 国电发(2000)589 号DL/T621—1997 沟通电气装置的接地DL/T5091—1999 发电厂接地设计导则 GB50169—92 电气装置安装工程 接地装置施工及验收法律规范DL475—92 接地装置工频特性参数的测量导则3 术语和定义接地网——是指由垂直接地极和水平接地均压带组成的，供发电厂、变电所、计算机网络或综合自动化装置使用的并兼有泄流和均压作用的较大型的水平网状接地装置。工作接地——是指在电力系统中，为运转的需要所设的接地。保护接地，指为了防止电气装置的金属外壳、配电装置的构架及杆塔因绝缘损坏而带电，危及人身及设备安全所设的接地。接地极——指埋入地下一定深度并直接与大地接触的金属导体。兼做接地极用的直接与大地接触并具备一定的深度的各种金属构件、金属井管、钢筋基础、金属管道统称自然接地极。接地电阻——是指接地体或自然接地体的对地电阻和接地线电阻的总和。冲击接地电阻——是按通过接地体流入地中冲击电流求得的接地电阻。工频接地电阻——是按通过接地流入地中工频电流求得的电阻。接地装置对地电位，是指电流经接地装置的接地极流入大地时，接地装置与大地零电位点之间的电位差。接触电位差——是指接地短路（故障）电流流过接地装置时，大地表面形成分布电位，在地面上离设备水平距离为 0.8m 处与设备外壳、构架或墙壁离地面的垂直距离 1.8m 处两点间的电位差。最大接触电位差——是接地网孔中心对接地网接地极的最大电位差。跨步电位差，是指接地短路（故障）电流流过接地装置时，地面上水平距离为 0.8m 的两点间的电位差。最大跨步电位差——是接地网外的地面上水平距离为 0.8m 处对接地网边缘接地极的电位差。转移电位——是指接地短路（故障）电流流过接地装置时，由一端与接地装置连接的金属导体传递的接地装置对地电位。4 设计与安装4.1 设计中，要实行当地土壤电阻率作为设计依据。4.2 接地装置热稳定电流应与变电所设备热稳定电流选取一致。接地装置及引下线最小截面要根据接地短路电流进行热稳定校核。4.3 腐蚀性土壤地域的接地网选材要留有余地，必要时要实行铜质材料的接地装置。4.4 接地装置的焊接质量必须满足《电气装置安装工程接地装置施工及验收法律规范》(GB...
