防水与围护结构节能新技术-一体化遮阳窗

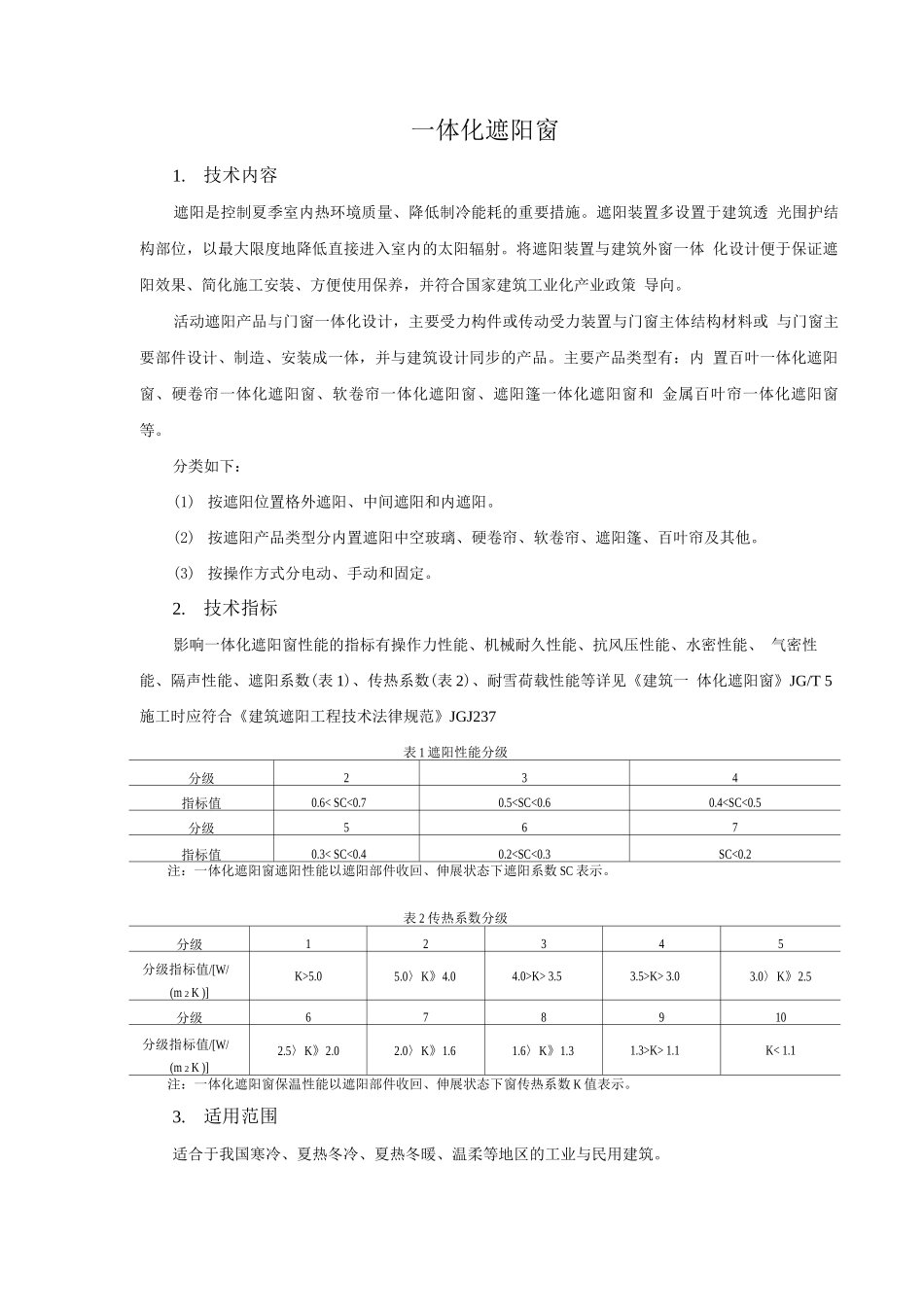

一体化遮阳窗1.技术内容遮阳是控制夏季室内热环境质量、降低制冷能耗的重要措施。遮阳装置多设置于建筑透 光围护结构部位，以最大限度地降低直接进入室内的太阳辐射。将遮阳装置与建筑外窗一体 化设计便于保证遮阳效果、简化施工安装、方便使用保养，并符合国家建筑工业化产业政策 导向。活动遮阳产品与门窗一体化设计，主要受力构件或传动受力装置与门窗主体结构材料或 与门窗主要部件设计、制造、安装成一体，并与建筑设计同步的产品。主要产品类型有：内 置百叶一体化遮阳窗、硬卷帘一体化遮阳窗、软卷帘一体化遮阳窗、遮阳篷一体化遮阳窗和 金属百叶帘一体化遮阳窗等。分类如下：(1) 按遮阳位置格外遮阳、中间遮阳和内遮阳。(2) 按遮阳产品类型分内置遮阳中空玻璃、硬卷帘、软卷帘、遮阳篷、百叶帘及其他。(3) 按操作方式分电动、手动和固定。2.技术指标影响一体化遮阳窗性能的指标有操作力性能、机械耐久性能、抗风压性能、水密性能、 气密性能、隔声性能、遮阳系数(表 1)、传热系数(表 2)、耐雪荷载性能等详见《建筑一 体化遮阳窗》JG/T 5施工时应符合《建筑遮阳工程技术法律规范》JGJ237表 1 遮阳性能分级分级234指标值0.6< SC<0.70.55.05.0〉K》4.04.0>K> 3.53.5>K> 3.03.0〉K》2.5分级678910分级指标值/[W/(m 2 K )]2.5〉K》2.02.0〉K》1.61.6〉K》1.31.3>K> 1.1K< 1.1注：一体化遮阳窗保温性能以遮阳部件收回、伸展状态下窗传热系数 K 值表示。3.适用范围适合于我国寒冷、夏热冬冷、夏热冬暖、温柔等地区的工业与民用建筑。4.工程案例江苏省绿色建筑博览园、南京怡康街招商地产雍华府项目、南京麒麟山庄小区、苏州正 荣国领项目、海门龙信广场。
