防波堤及隔堤工程施工监理细则

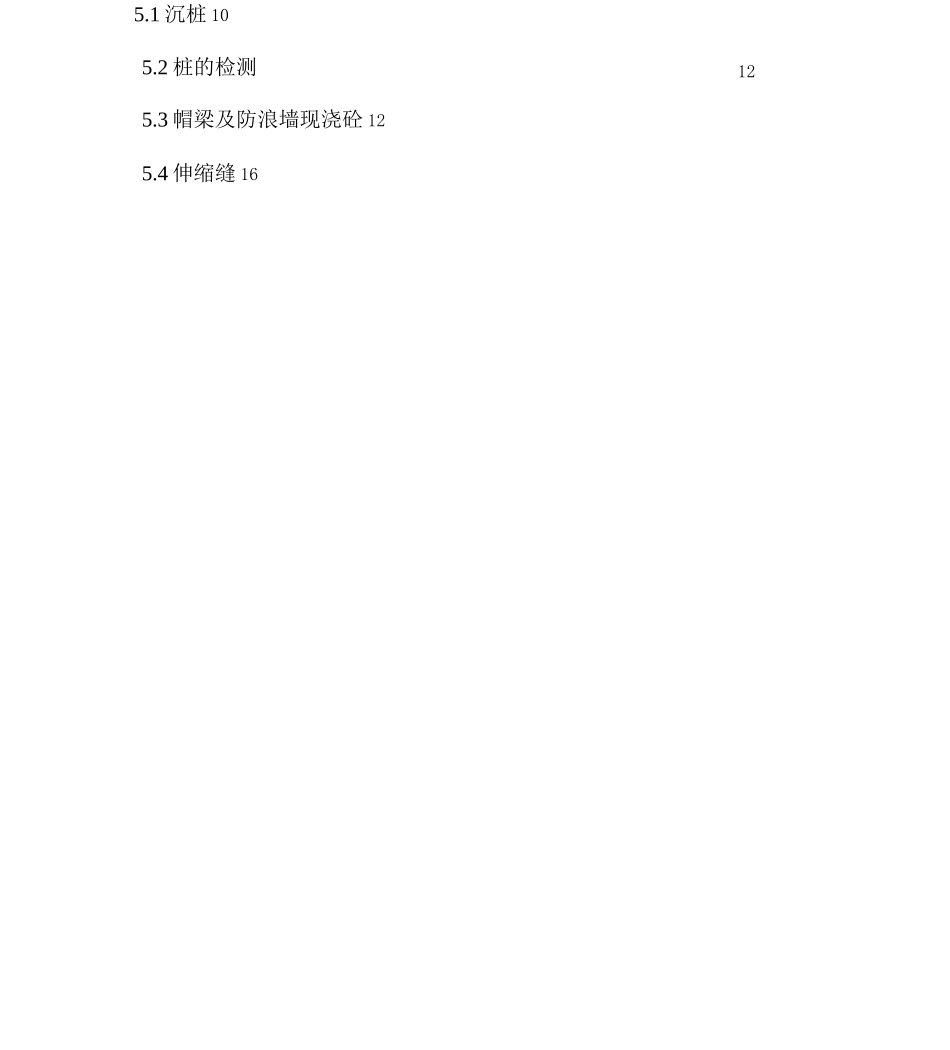

目录1、编制依据12、 工程概况12.1 工程位置 12.2 工程内容 13、质量控制依据 24、防波堤监理控制要点 24.1 水上打设塑料排水板 24.2 土工织物软体排 44.3 堤心石抛填及理坡 44.4 垫层石抛填及理坡 54.5 倒滤层 64.6 土工织物倒滤层铺设 74.7 扭王字块安装 75、隔堤监理控制要点 105.1 沉桩 105.2 桩的检测5.3 帽梁及防浪墙现浇砼 125.4 伸缩缝 16121、编制依据1.1 与建设单位已签订的工程监理合同，已审查批准的监理规划；1.2 施工单位与建设单位签订的施工合同；1.3 中交第一航务勘察设计院有限公司的设计文件及设计图；1.4 现执行的相关法律规范、标准2、工程概况 2」工程位置博凯休闲运动中心、海域工程位置处于天津市塘沽区北部彩 虹桥蓟运河与永定新河入海处南东向海域区，相邻陆域附近有沿海高速公路、海滨中央大 道、塘汉公路及京津塘 高速二线等，天津港距北京中心、区约 180 公里，距天津市区约 50 公里。水工结构安全等级为二级，设计基准期为 50 年。2.2 工程内容本细则工程内容为新建隔堤与东防波堤，隔堤起点为景观平台第五结构段末端边线中点G，其座标 X=285992990 , 丫 =154444785 ,与防波堤北堤段衔接，连接点座标X=286088103 , Y =154861977，南堤段起点为现有防浪墙，与 CD 段护岸共同将海域围成 一个港池，供游艇在港池内少受风浪影响。1、新建隔堤长度为 427.87m ,顶面标高 5m,采纳斜顶桩的板桩结构，板桩为 6*8 钢筋砼 板桩 521根，斜顶桩为 650*650 预应力钢筋砼方桩 92 根，方桩间距 5 米，顶面现浇宽 2.5m，高 1.25m 的帽梁砼 1413.52 方，隔堤结构段分为 15 个施工段，一至十三结构段每段 长 27.86m，第十四段分缝长 33.05m,第十五结构段长 32.34m，各结构段砼一次性浇筑，段 间分缝，缝宽 20m m，用沥青彬板填塞。2、北侧和南侧的防波堤结构段面相同，其结构由塑料排水板、砂垫层、土工布软体排、堤心 石、外侧护底石、垫层块石、扭王字块护面块体、内侧二片石垫层、混合倒滤层。南堤上部有 砼挡浪墙，堤后有回填工程。北侧防波堤轴线长 48m，堤身抛石标高 3.525m,顶面标高 5.0m，南侧防波堤 75.67m,块石堤 身顶标 4.525m,挡浪墙顶面标 6.5m,无挡浪墙的 CD 段顶面标 6m,南堤 形成后，后方 采纳粗砂回填。3、为加强防波堤的稳定性，本工程基础都进行排水板处理，打设范围南堤段沿轴线85*42m，北堤段 90*48m。为防止...
