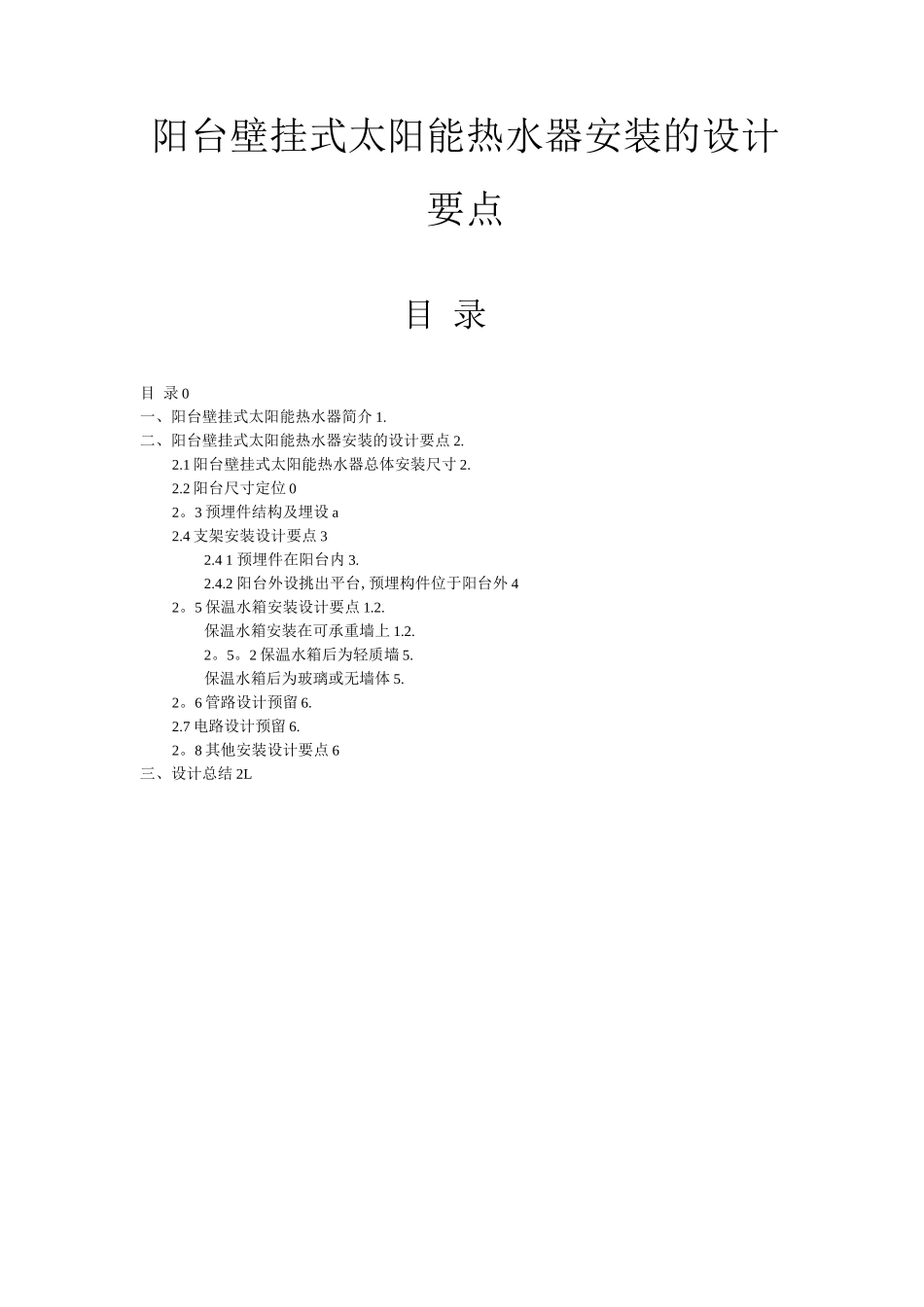

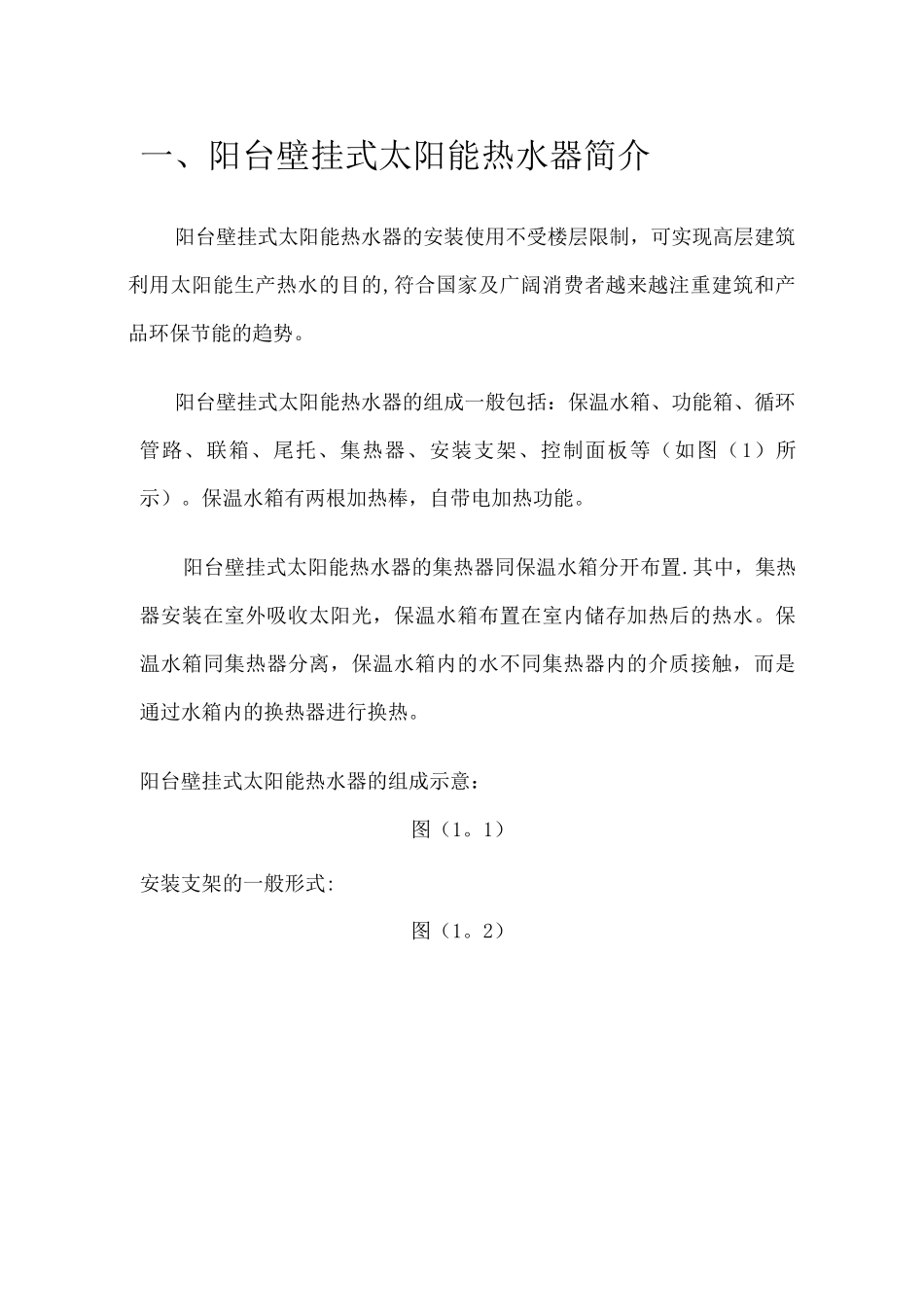

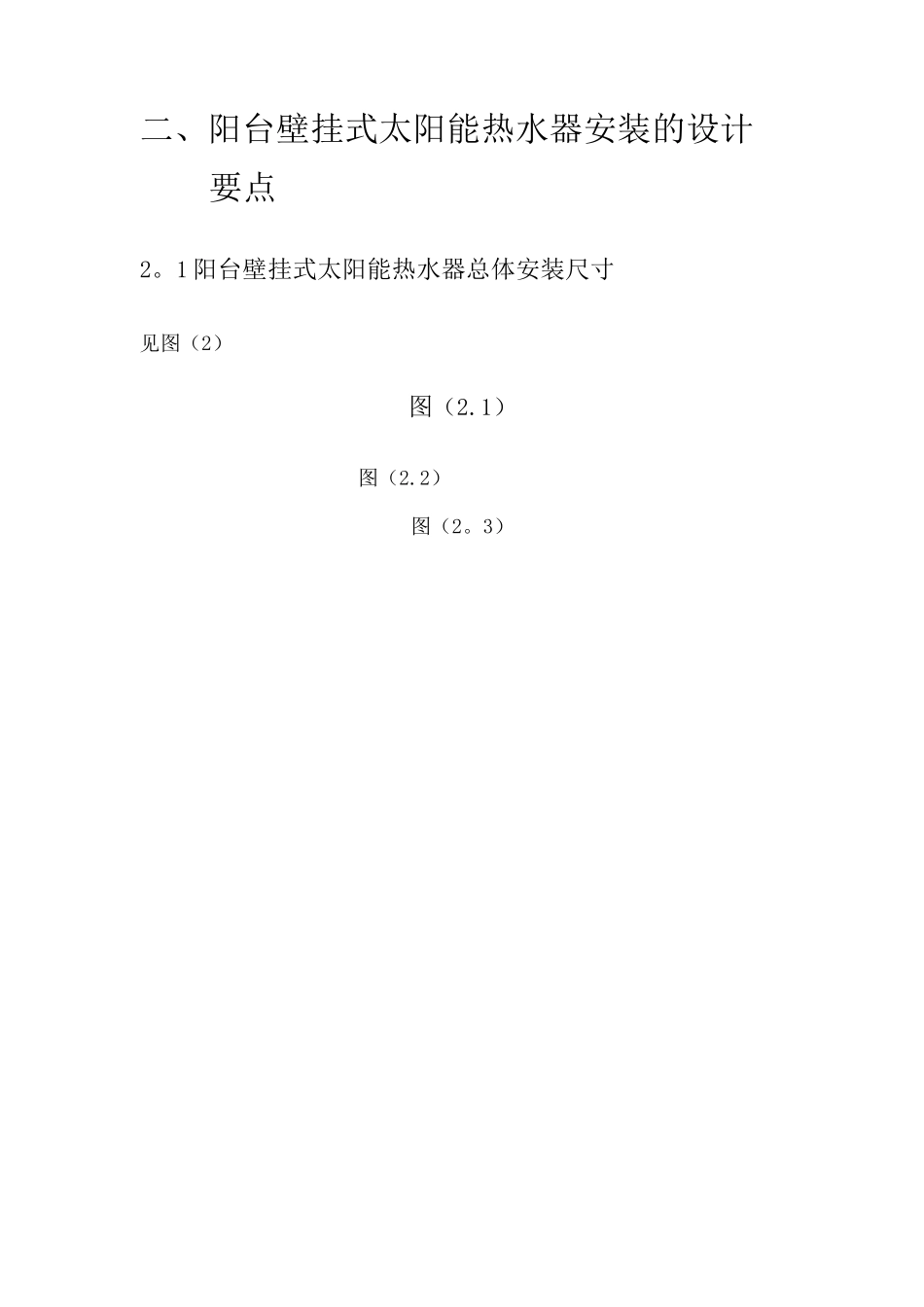

阳台壁挂式太阳能热水器安装的设计要点目 录目 录 0一、阳台壁挂式太阳能热水器简介 1.二、阳台壁挂式太阳能热水器安装的设计要点 2.2.1 阳台壁挂式太阳能热水器总体安装尺寸 2.2.2 阳台尺寸定位 02。3 预埋件结构及埋设 a2.4 支架安装设计要点 32.4 1 预埋件在阳台内 3.2.4.2 阳台外设挑出平台,预埋构件位于阳台外 42。5 保温水箱安装设计要点 1.2.保温水箱安装在可承重墙上 1.2.2。5。2 保温水箱后为轻质墙 5.保温水箱后为玻璃或无墙体 5.2。6 管路设计预留 6.2.7 电路设计预留 6.2。8 其他安装设计要点 6三、设计总结 2L一、阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的,符合国家及广阔消费者越来越注重建筑和产品环保节能的趋势。阳台壁挂式太阳能热水器的组成一般包括：保温水箱、功能箱、循环管路、联箱、尾托、集热器、安装支架、控制面板等（如图（1）所示）。保温水箱有两根加热棒，自带电加热功能。阳台壁挂式太阳能热水器的集热器同保温水箱分开布置.其中，集热器安装在室外吸收太阳光，保温水箱布置在室内储存加热后的热水。保温水箱同集热器分离，保温水箱内的水不同集热器内的介质接触，而是通过水箱内的换热器进行换热。阳台壁挂式太阳能热水器的组成示意：图（1。1）安装支架的一般形式:图（1。2）二、阳台壁挂式太阳能热水器安装的设计要点2。1 阳台壁挂式太阳能热水器总体安装尺寸见图（2）图（2.1）图（2.2）图（2。3）2.2 阳台尺寸定位图（3）水箱类型A 阳台进深（mm）B 预埋件（支架）间距（mm）80L>=11141L〉=125017表（1）（1）选用 1L 水箱时阳台的进深建议大于 1.25 米，选用 80L 水箱时建议大于 1。1 米.见图（3）和表（1）.（2）阳台长度应大于 2.3m,以便安装集热器见图（3））.（3）阳台应设计有地漏或其他排水措施。2。3 预埋件结构及埋设（1）预埋件节点，见图（4）图（4）（2）预埋件定位尺寸见图（3）和表（1）.选用 80L 水箱时两预埋件间距 1。4m，1L 水箱时 1。7m。2.4 支架安装设计要点集热器支架的间距见表（1），选用 80L 水箱时两支架间距 1。4米，1L 水箱时 1。7 米2.4.1 预埋件在阳台内时，支架安装示意见图（5）。图⑸（1）支架穿墙需预留 63mm 的圆孔，尽量贴近结构地面（见图（6））.安装好支架后用发泡材料填充。（2）支架反穿入阳台内.同预埋构件焊接.焊接前应对...
