陕西有色光电科技有限公司1GW太阳能光伏电池项目施工方案

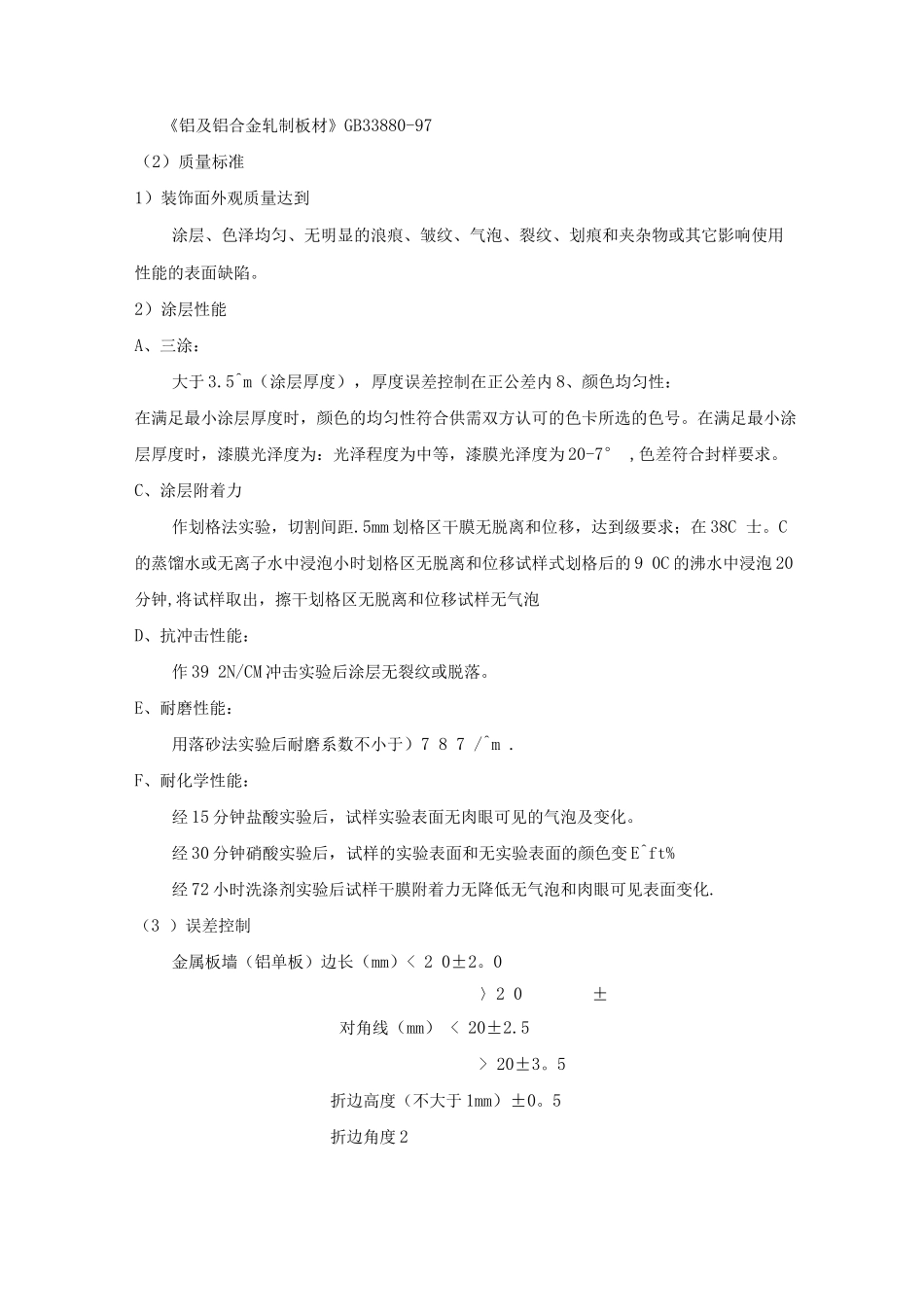

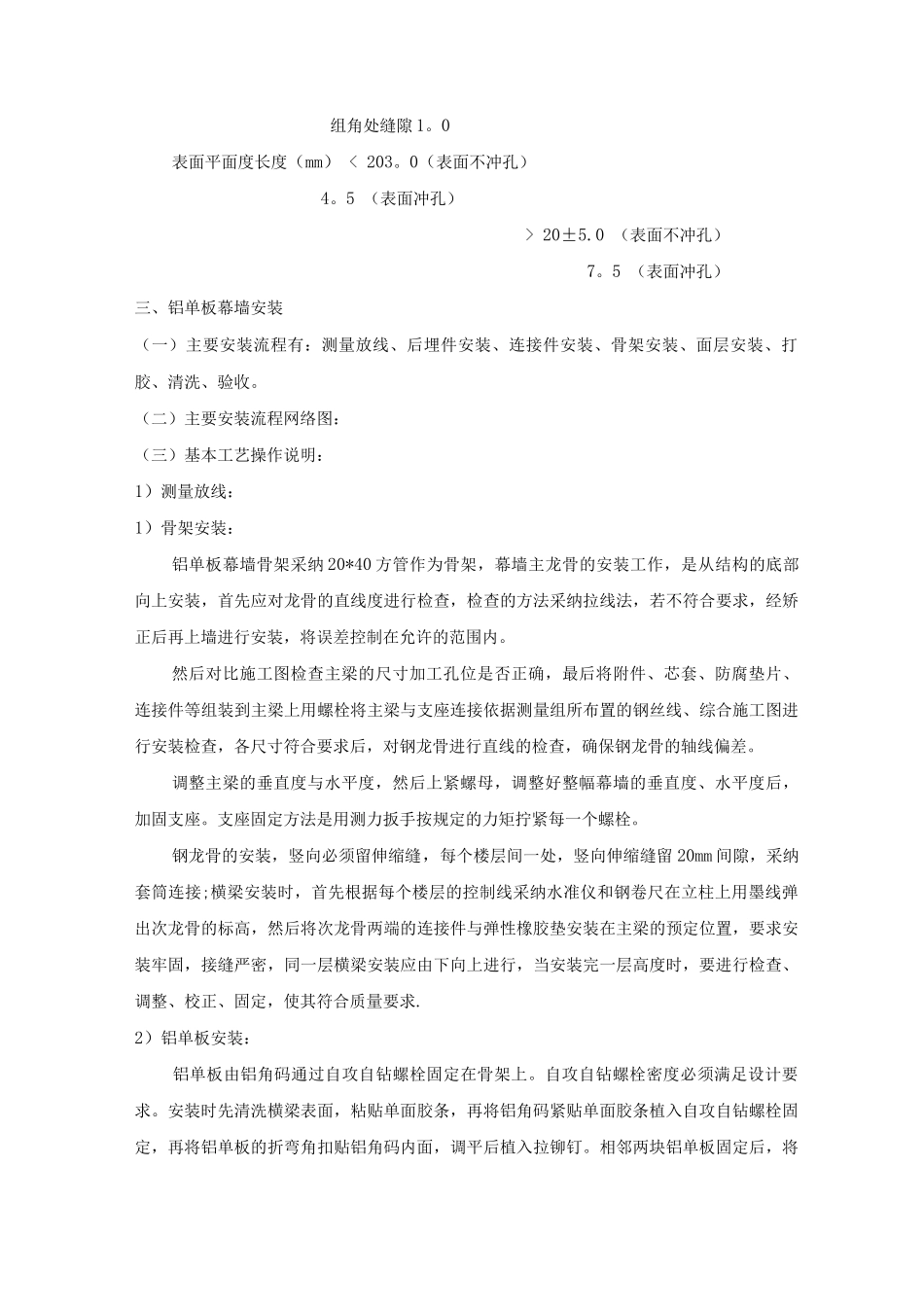

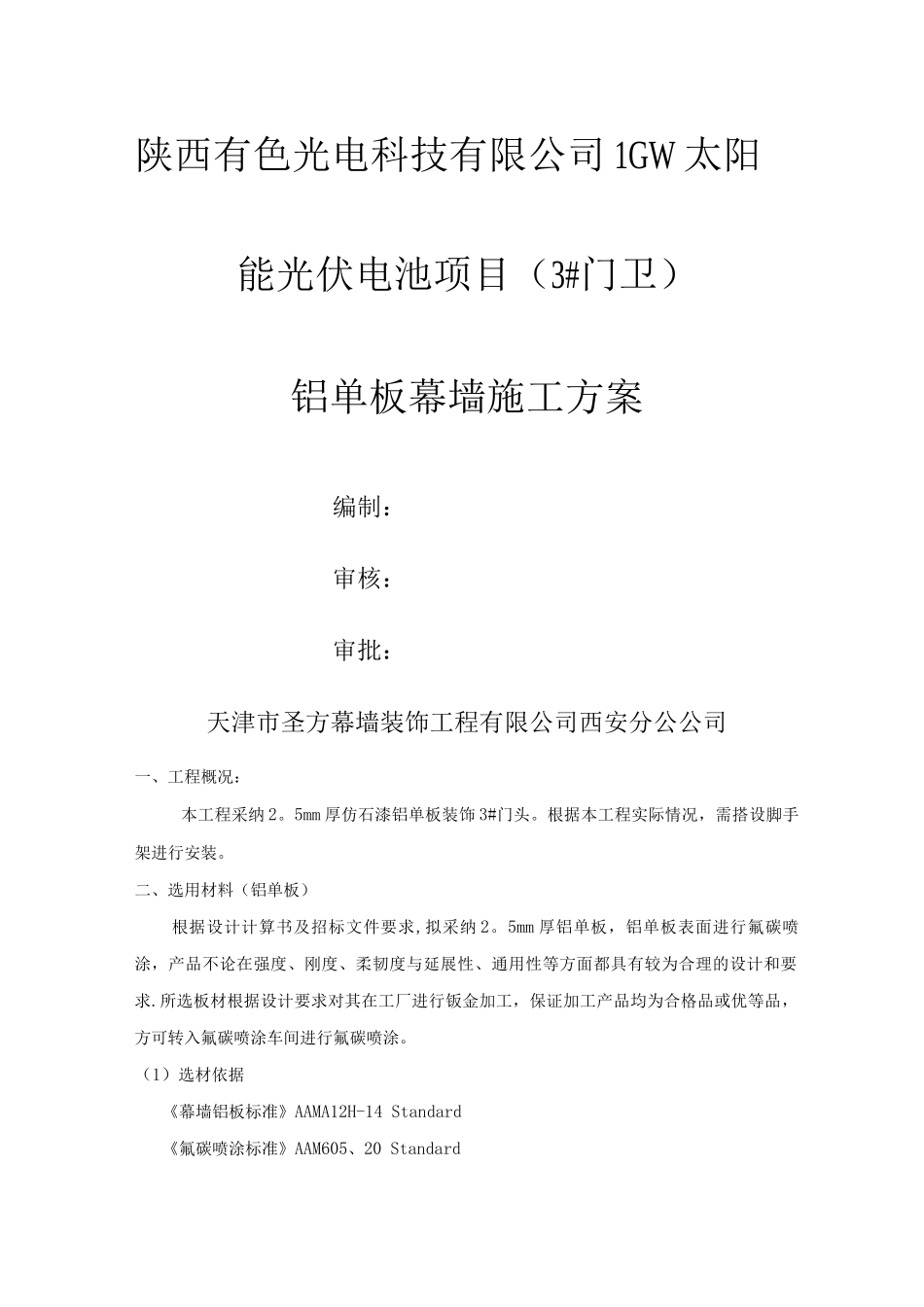

陕西有色光电科技有限公司 1GW 太阳能光伏电池项目（3#门卫）铝单板幕墙施工方案编制：审核：审批：天津市圣方幕墙装饰工程有限公司西安分公公司一、工程概况：本工程采纳 2。5mm 厚仿石漆铝单板装饰 3#门头。根据本工程实际情况，需搭设脚手架进行安装。二、选用材料（铝单板）根据设计计算书及招标文件要求,拟采纳 2。5mm 厚铝单板，铝单板表面进行氟碳喷涂，产品不论在强度、刚度、柔韧度与延展性、通用性等方面都具有较为合理的设计和要求.所选板材根据设计要求对其在工厂进行钣金加工，保证加工产品均为合格品或优等品，方可转入氟碳喷涂车间进行氟碳喷涂。（1）选材依据《幕墙铝板标准》AAMA12H-14 Standard《氟碳喷涂标准》AAM605、20 Standard《铝及铝合金轧制板材》GB33880-97（2）质量标准1）装饰面外观质量达到涂层、色泽均匀、无明显的浪痕、皱纹、气泡、裂纹、划痕和夹杂物或其它影响使用性能的表面缺陷。2）涂层性能A、三涂：大于 3.5^m（涂层厚度），厚度误差控制在正公差内 8、颜色均匀性：在满足最小涂层厚度时，颜色的均匀性符合供需双方认可的色卡所选的色号。在满足最小涂层厚度时，漆膜光泽度为：光泽程度为中等，漆膜光泽度为 20-7° ,色差符合封样要求。C、涂层附着力作划格法实验，切割间距.5mm 划格区干膜无脱离和位移，达到级要求；在 38C 士。C的蒸馏水或无离子水中浸泡小时划格区无脱离和位移试样式划格后的 9 0C 的沸水中浸泡 20分钟,将试样取出，擦干划格区无脱离和位移试样无气泡D、抗冲击性能：作 39 2N/CM 冲击实验后涂层无裂纹或脱落。E、耐磨性能：用落砂法实验后耐磨系数不小于）7 8 7 /^m .F、耐化学性能：经 15 分钟盐酸实验后，试样实验表面无肉眼可见的气泡及变化。经 30 分钟硝酸实验后，试样的实验表面和无实验表面的颜色变 E^ft%经 72 小时洗涤剂实验后试样干膜附着力无降低无气泡和肉眼可见表面变化.（3 ）误差控制金属板墙（铝单板）边长（mm）< 2 0±2。0对角线（mm） < 20±2.5> 20±3。5折边高度（不大于 1mm）±0。5折边角度 2〉2 0± 2。5组角处缝隙 1。0表面平面度长度（mm） < 203。0（表面不冲孔）4。5 （表面冲孔）> 20±5.0 （表面不冲孔）7。5 （表面冲孔）三、铝单板幕墙安装（一）主要安装流程有：测量放线、后埋件安装、连接件安装、骨架安装、面层安装、打胶、清洗、验收。（二）主要安装流程网络图：（三）基本工艺操作说明：1...
