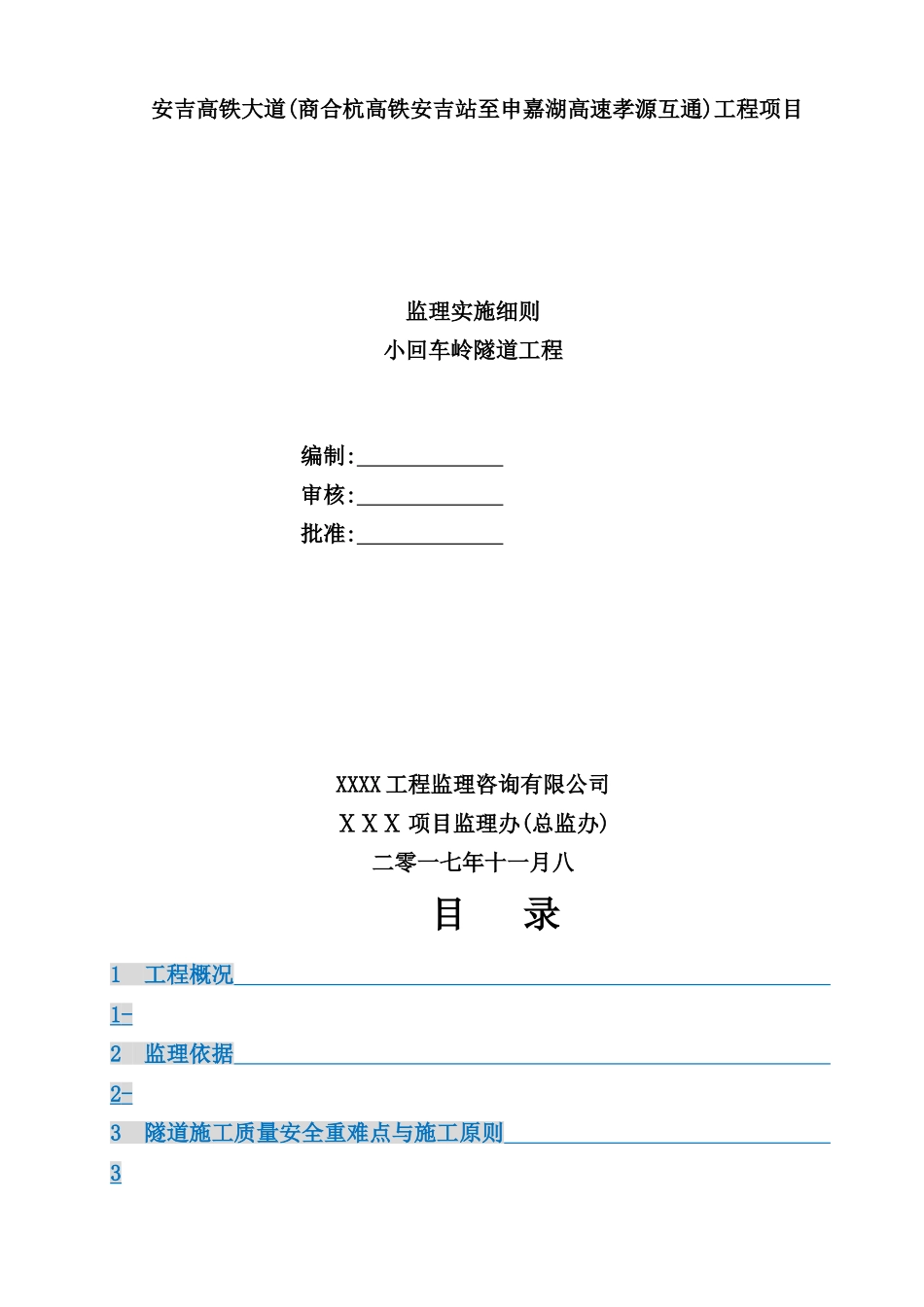

隧道工程施工监理细则经典版安吉高铁大道(商合杭高铁安吉站至申嘉湖高速孝源互通)工程项目监理实施细则小回车岭隧道工程编制: 审核: 批准: XXXX 工程监理咨询有限公司ⅩⅩⅩ 项目监理办(总监办)二零一七年十一月八目 录1 工程概况 1 - 2 监理依据 2 - 3 隧道施工质量安全重难点与施工原则 34 隧道控制测量 75 隧道工程质量控制程序 7 - 6 监理监控内容、方法及要求 14 - 7 仰坡和边坡施工质量监控要点 1 6 - 8 明洞工程施工质量监理监控要点 189 洞口工程施工质量监理监控要点 20 - 10 洞身开挖施工质量监理监控要点 20 - 11 洞身初衬及仰拱施工质量监理监控要点 22 - 12 二次衬砌施工质量监理监控要点 27 - 13 隧道防水排水施工质量监理监控要点 2914 防水排水辅助施工措施质量监理监控要点 3 0 - 15 通风、照明 3116 安全环保文明施工 Error: Reference source not found17 提交的文件、资料 Error: Reference source not found隧道工程施工监理实施细则1、工程概况1.1 小回车岭隧道为双线分离式隧道,左线 865m,右线 860m,设计净高 5 米,基本宽度为 14.75 米,为本标段的重点控制工程。隧道位于圆曲线、缓和曲线、直线、缓和曲线、圆曲线、缓和曲线、直线上,曲线半径约为831m ,超高-3%-3% 。1.2 本标段隧道软岩比例较大,地质情况复杂,主要岩性为中风化粉砂岩、泥质粉砂岩,根据隧道工程岩性和地质构造,围岩等级主要分布有Ⅲ级、Ⅳ级、Ⅴ级三个级别。小回车岭隧道开挖断面较大,隧道区地下水主要为基岩裂隙水,总体水量贫乏,由大气降水补给,存在坍塌、危岩落石、局部涌水等不良地质所造成的安全隐患,根据不同围岩性质,其开挖方式采纳全断面法、台阶法和双侧壁导坑法施工。1.3 暗挖隧道采纳复合式衬砌,明挖隧道采纳明洞式衬砌结构。Ⅲ～Ⅴ级围岩的衬砌结构采纳曲墙带仰拱形式。隧道具体设计参见下表:序号名称类型起讫桩号长度(m)净宽/净高(m)洞门形式进口出口1小回车岭隧道分离式ZK14+285～ZK15+15086514.75/5.0削竹式端墙式K14+280～ K15+1408601.3.1 围岩类别划分表围岩级别桩号右线左线长度(M)Ⅴ 级围岩K14+280-K14+400K15+050-K15+140ZK14+285-ZK14+418ZK15+050-ZK15+150433Ⅳ 级围岩K14+400-K14+580K14+750-K15+050ZK14+418-ZK14+600ZK14+750-ZK15+050962Ⅲ 级围岩K14+580-K14+750ZK14+600-ZK14+7503201.3.2 明暗洞分界项目左线右线进洞口明洞长(M)3520...
