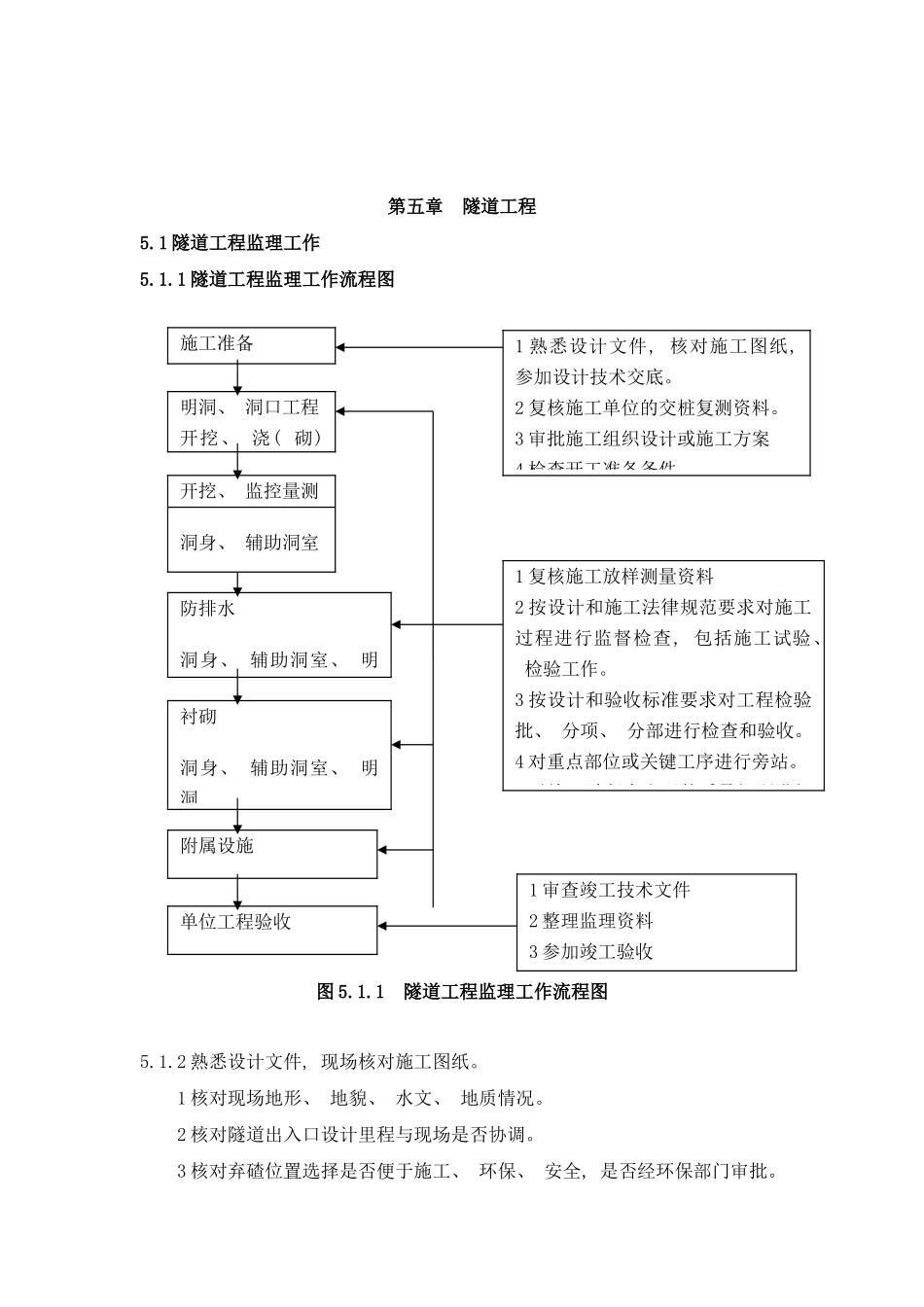

第五章 隧道工程5.1 隧道工程监理工作5.1.1 隧道工程监理工作流程图图 5.1.1 隧道工程监理工作流程图5.1.2 熟悉设计文件, 现场核对施工图纸。1 核对现场地形、 地貌、 水文、 地质情况。2 核对隧道出入口设计里程与现场是否协调。3 核对弃碴位置选择是否便于施工、 环保、 安全, 是否经环保部门审批。防排水洞身、 辅助洞室、 明洞衬砌洞身、 辅助洞室、 明洞附属设施单位工程验收1 复核施工放样测量资料2 按设计和施工法律规范要求对施工过程进行监督检查, 包括施工试验、 检验工作。3 按设计和验收标准要求对工程检验批、 分项、 分部进行检查和验收。4 对重点部位或关键工序进行旁站。5 对施工过程中出现的质量问题进行1 审查竣工技术文件2 整理监理资料3 参加竣工验收施工准备明洞、 洞口工程开挖、 浇( 砌) 开挖、 监控量测洞身、 辅助洞室1 熟悉设计文件, 核对施工图纸, 参加设计技术交底。2 复核施工单位的交桩复测资料。3 审批施工组织设计或施工方案4 检查开工准备条件5.1.3 参加设计技术交底5.1.4 复核交桩复测资料。5.1.5 审批施工组织设计或施工方案。5.1.6 检查进场原材料1 审查进场原材料质量证明文件。建设单位供应的原材料, 质量证明文件应齐全。施工单位自行采购的原材料, 监理工程师检查采购合同复印件、 生产厂家资质证明等。2 经过外观检查、 见证取样检测或平行检验等方式, 按现行验标规定对实物进行检查验收。未经验收合格的材料禁止用于工程。3 检察原材料存放。要求施工单位对原材料进场时间、 产地、 数量、 批次、 品种、 规格和检验状态分别作出明显标识。5.1.7 检查开工准备工作, 审批开工申请。5.1.8 监督施工单位施工场地试验室按验标规定的频次取样, 并按验标规定的频次见证试验。5.2 明洞和隧道洞口开挖、 浇( 砌) 筑5.2.1 审批开挖施工方案5.2.2 复核施工放样测量资料, 核对隧道出入口里程、 高程。5.2.3 检查注浆材料、 管棚、 钢架、 钢筋网、 锚杆、 锚固剂、 混凝土材料等全部质量证明文件和试验报告, 并对实物进行检查。5.2.4 巡视检查开挖施工过程。监督施工单位按设计要求施工, 发现影响洞口安全的问题要求施工单位立即整改, 并及时向建设单位报告。5.2.5 采纳锚杆、 钢筋网、 喷射混凝土措施加固洞口边、 仰坡或进洞前采纳管棚、 超前小导管注浆等超前支护措施时, 监理工程师应对其进行检查验收, 有关要求...
