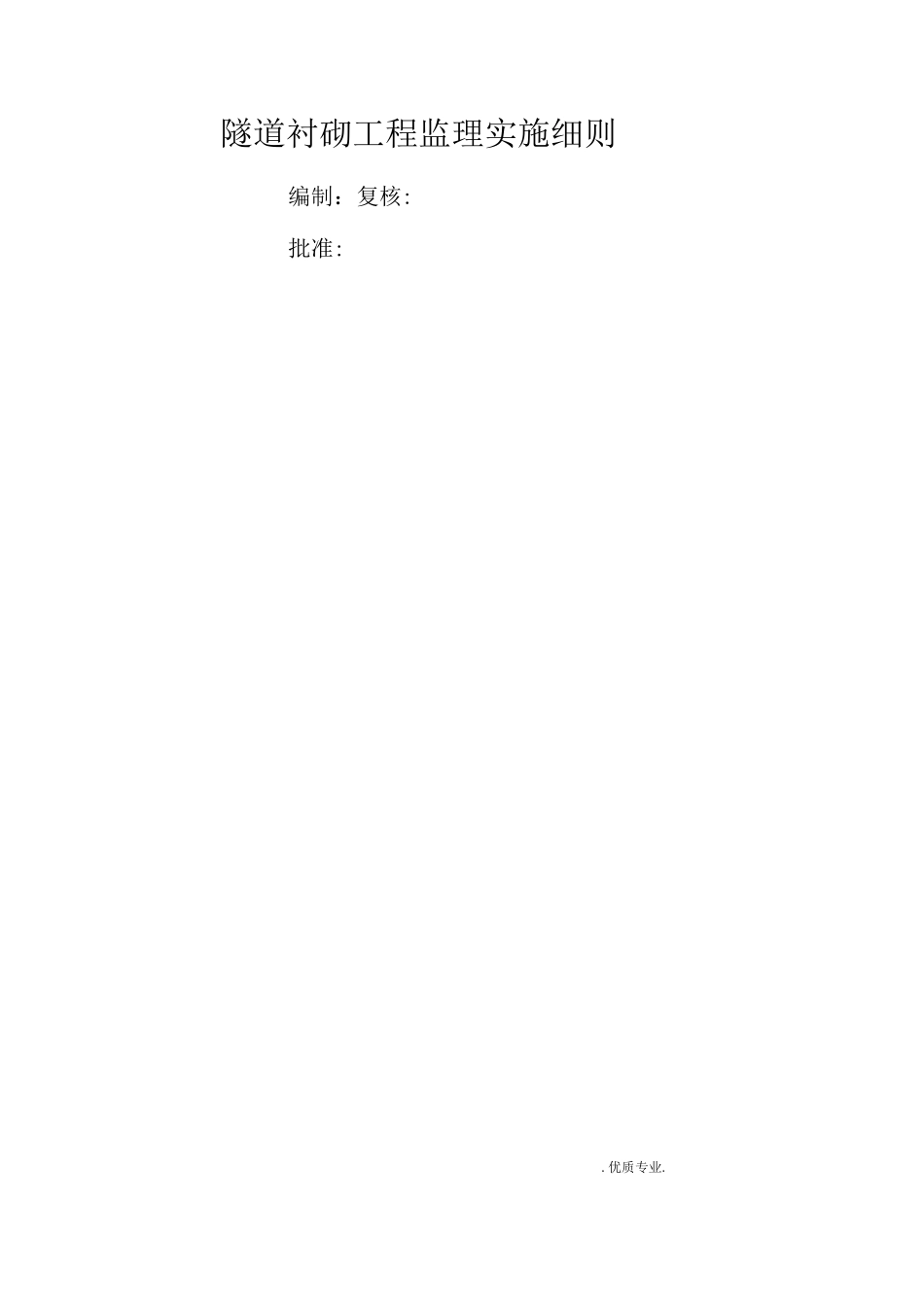

隧道衬砌工程监理实施细则

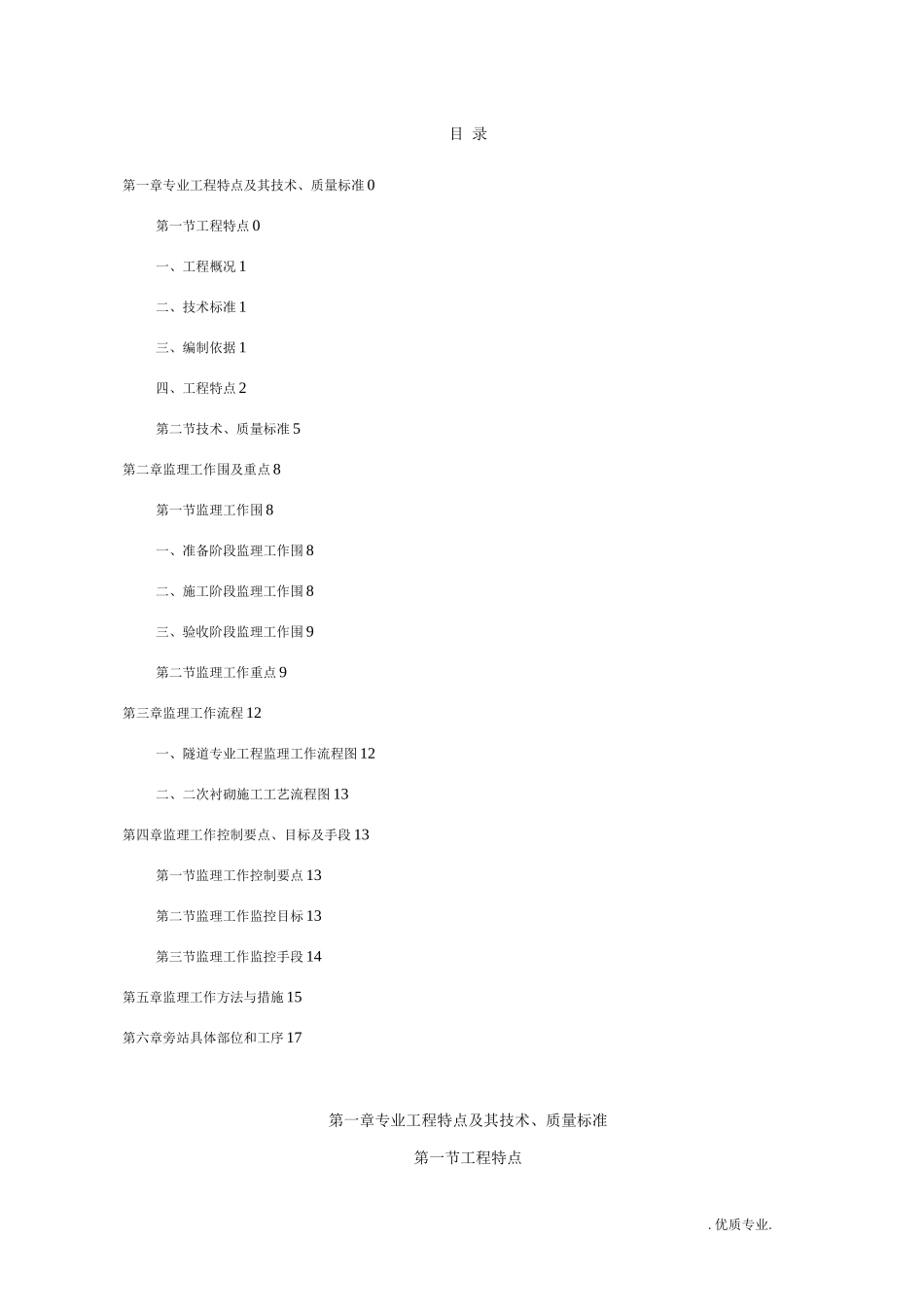

隧道衬砌工程监理实施细则编制：复核:批准:.优质专业.目 录第一章专业工程特点及其技术、质量标准 0第一节工程特点 0一、工程概况 1二、技术标准 1三、编制依据 1四、工程特点 2第二节技术、质量标准 5第二章监理工作围及重点 8第一节监理工作围 8一、准备阶段监理工作围 8二、施工阶段监理工作围 8三、验收阶段监理工作围 9第二节监理工作重点 9第三章监理工作流程 12一、隧道专业工程监理工作流程图 12二、二次衬砌施工工艺流程图 13第四章监理工作控制要点、目标及手段 13第一节监理工作控制要点 13第二节监理工作监控目标 13第三节监理工作监控手段 14第五章监理工作方法与措施 15第六章旁站具体部位和工序 17第一章专业工程特点及其技术、质量标准第一节工程特点.优质专业.一、工程概况成昆铁路峨眉至米易段扩能改造工程 EMZQJL-7 标监理围 DK458+425.76〜DK491+027,线路长度 32560.765m ；施工单位分别为中铁二局 EMZQ - 13 标、中铁航空港 EMZQ -14 标。隧道工程 3 座，长度 1572m，均为 V 级围岩支护，隧道存在浅埋。万马石一号隧道进出场地狭小，施工布置较为困难。隧道工程数量表序号工程名称起迄里程长度（m ）围岩级别1果园屯隧道DK480+980.DK481+645.665.0V 级2万马石一号隧道DK489+445.DK489+965.520.0V 级3万马石二号隧道DK490+634.DK491+021.387.0V 级二、技术标准铁路等级：I 级。正线数目：双线。旅客列车设计行车速度：160km/h。限制坡度：6%。，加力坡 13%。。最小曲线半径：一般 20m,困难 16m。牵引种类：电力。机车类型：客车：H*D1D, SS3;货车:H*D」SS3。牵引质量：40t。到发线有效长度：850m、双机 880m。闭塞类型：自动闭塞。行车指挥方式：调度集中。三、编制依据1. 已批准的《成昆铁路峨眉至米易段扩能改造工程 EMZQJL -7 标监理规划》2. 与本工程相关的标准、设计文件和技术资料3. 《铁路建设工程监理规》TB10402-274. 《铁路建设项目现场管理规》Q/CR 9202-20255. 《铁路工程基本作业施工安全技术规程》TB10301-296. 《铁路隧道工程施工安全技术规程》TB 10304-297. 《铁路隧道工程施工技术指南》TZ 204-288. 《铁路混凝土工程施工技术指南》铁建设〔2025〕241 号9. 《铁路混凝土工程施工质量验收标准》TB10424-202510.《铁路隧道工程施工质量验收标准》TB 10417-2311.《关于印发《铁路隧道二次衬砌预防拱顶空洞实施意见》的通知》工管桥隧函〔2...
