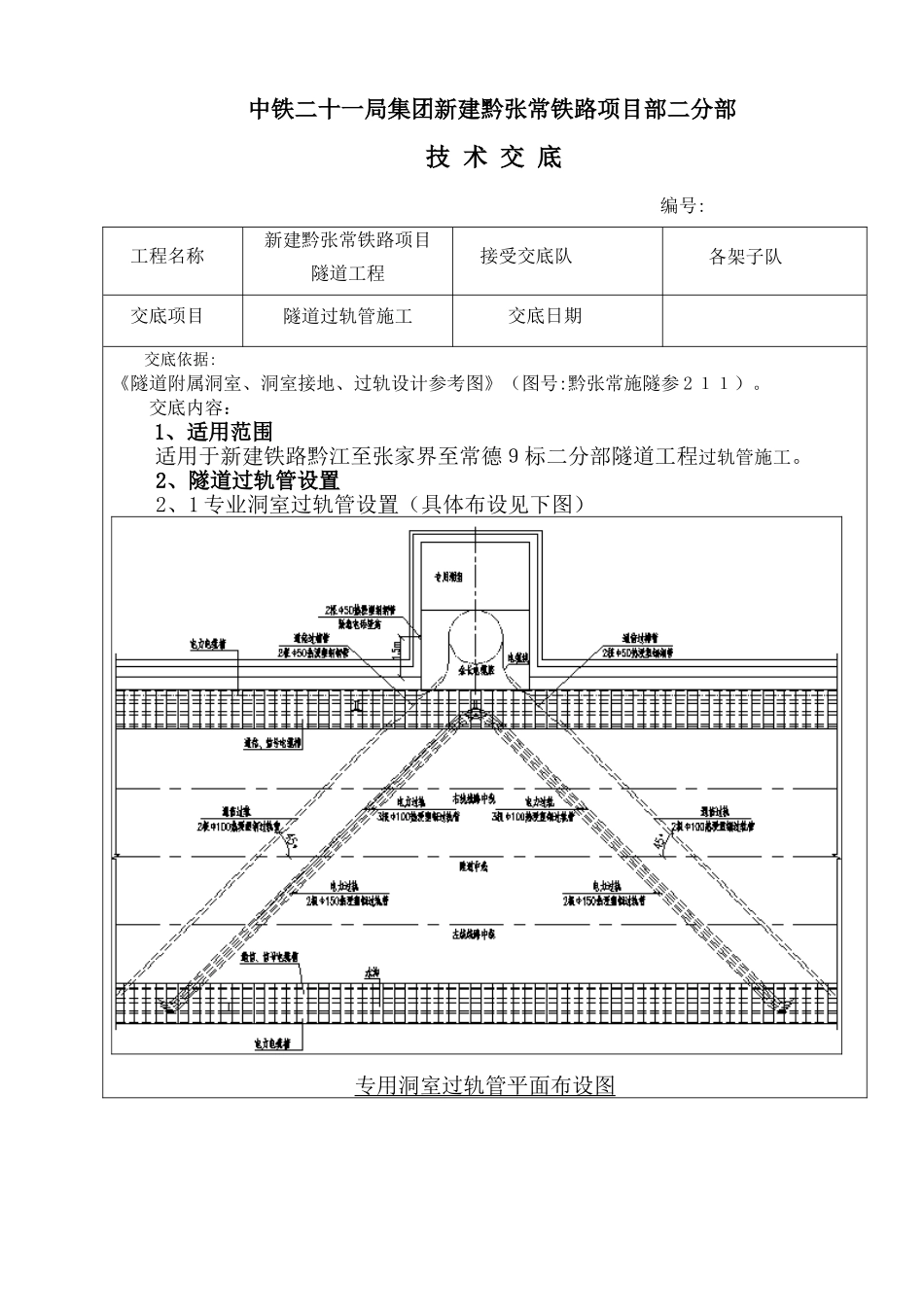

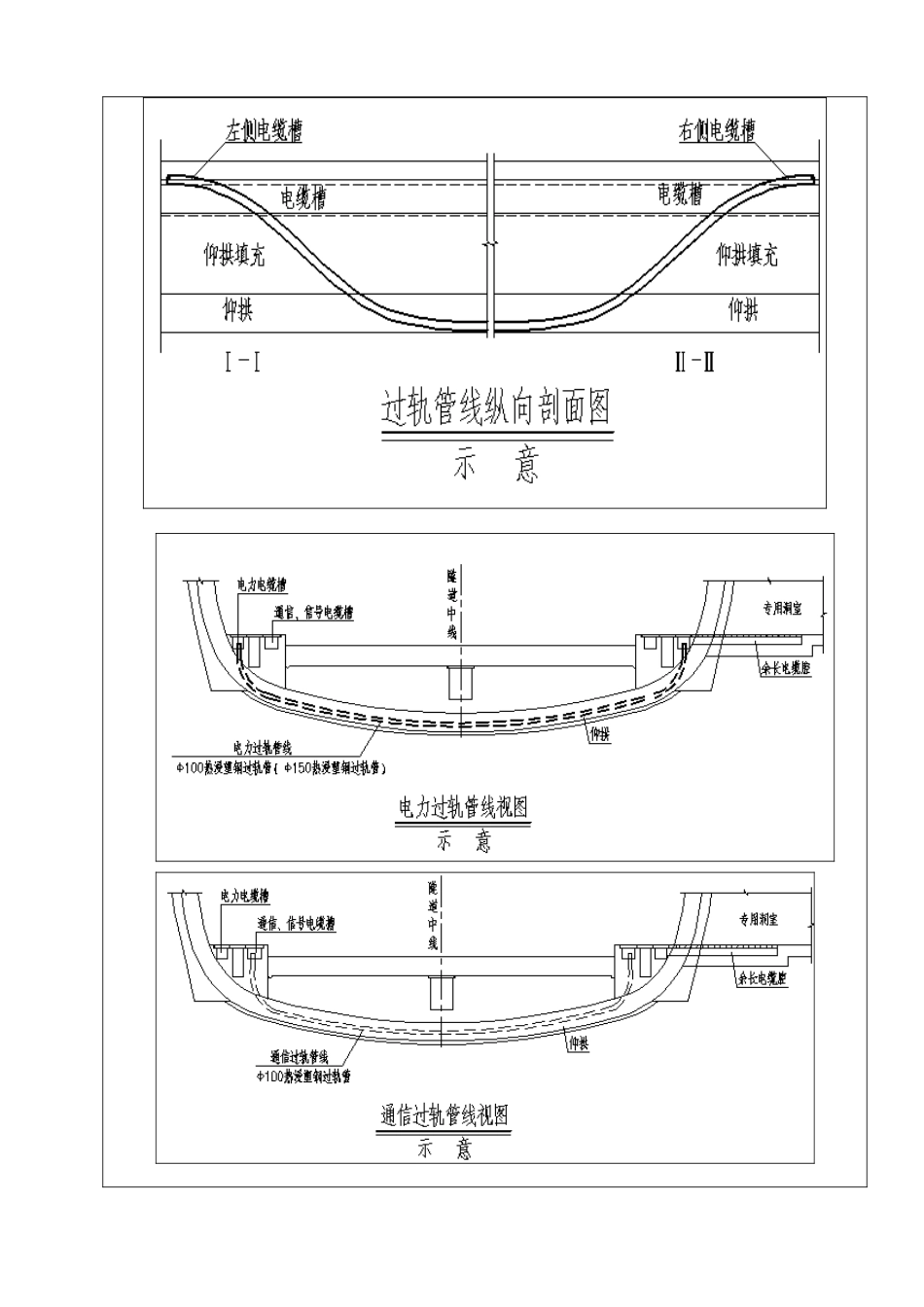

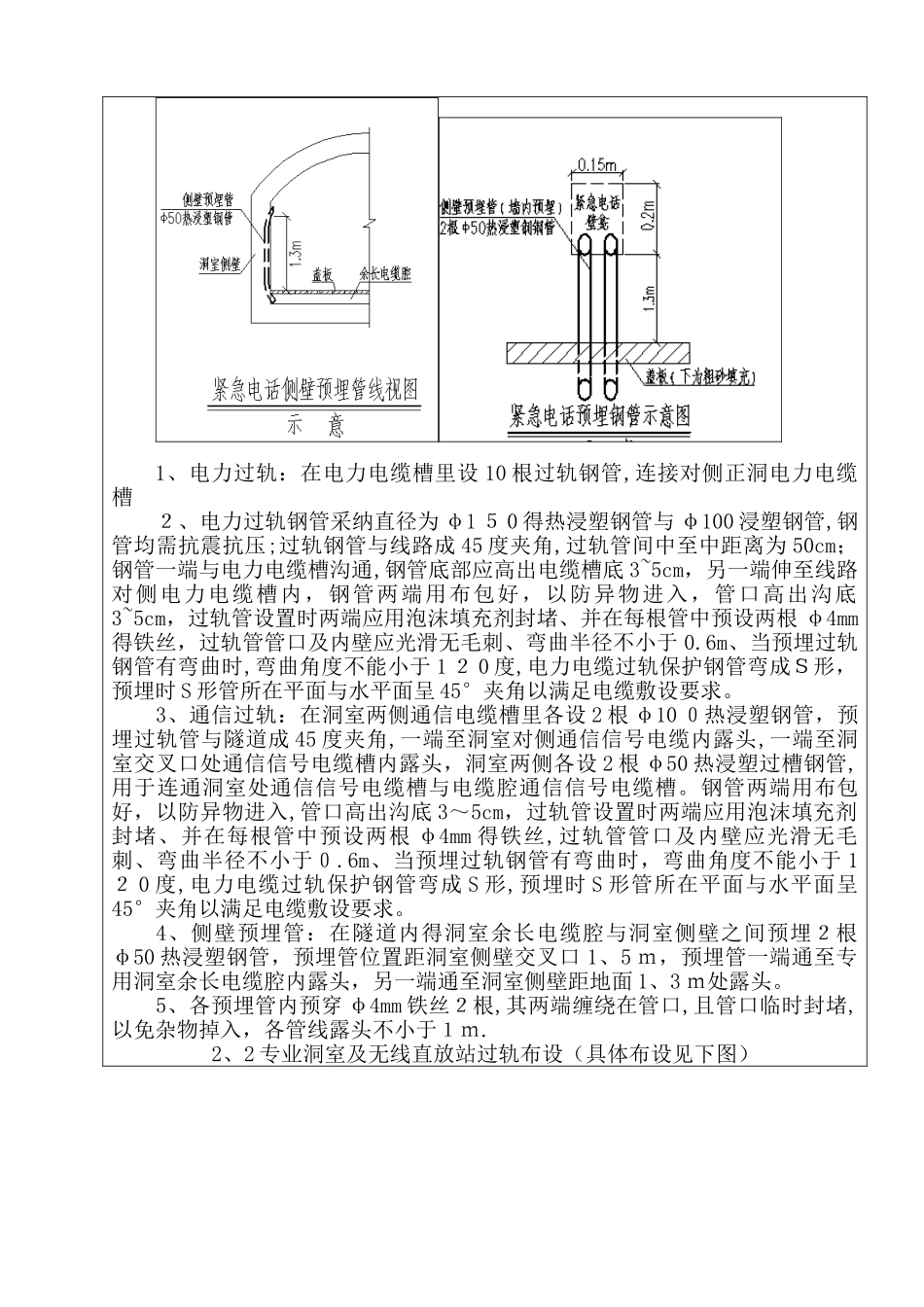

中铁二十一局集团新建黔张常铁路项目部二分部技 术 交 底 编号:工程名称新建黔张常铁路项目隧道工程接受交底队各架子队交底项目隧道过轨管施工交底日期交底依据: 《隧道附属洞室、洞室接地、过轨设计参考图》（图号:黔张常施隧参 2 １１）。交底内容：1、适用范围适用于新建铁路黔江至张家界至常德９标二分部隧道工程过轨管施工。2、隧道过轨管设置2、1 专业洞室过轨管设置（具体布设见下图）专用洞室过轨管平面布设图1、电力过轨：在电力电缆槽里设 10 根过轨钢管,连接对侧正洞电力电缆槽２、电力过轨钢管采纳直径为 φ1 ５ 0 得热浸塑钢管与 φ100 浸塑钢管,钢管均需抗震抗压;过轨钢管与线路成 45 度夹角,过轨管间中至中距离为 50cm；钢管一端与电力电缆槽沟通,钢管底部应高出电缆槽底 3~5cm，另一端伸至线路对侧电力电缆槽内，钢管两端用布包好，以防异物进入，管口高出沟底3~5cm，过轨管设置时两端应用泡沫填充剂封堵、并在每根管中预设两根 φ4mm得铁丝，过轨管管口及内壁应光滑无毛刺、弯曲半径不小于 0.6m、当预埋过轨钢管有弯曲时,弯曲角度不能小于 1 ２ 0 度,电力电缆过轨保护钢管弯成Ｓ形，预埋时 S 形管所在平面与水平面呈 45°夹角以满足电缆敷设要求。3、通信过轨：在洞室两侧通信电缆槽里各设 2 根 φ10 ０热浸塑钢管，预埋过轨管与隧道成 45 度夹角,一端至洞室对侧通信信号电缆内露头,一端至洞室交叉口处通信信号电缆槽内露头，洞室两侧各设 2 根 φ50 热浸塑过槽钢管,用于连通洞室处通信信号电缆槽与电缆腔通信信号电缆槽。钢管两端用布包好，以防异物进入,管口高出沟底 3～5cm，过轨管设置时两端应用泡沫填充剂封堵、并在每根管中预设两根 φ4mm 得铁丝,过轨管管口及内壁应光滑无毛刺、弯曲半径不小于０.6m、当预埋过轨钢管有弯曲时，弯曲角度不能小于 1２ 0 度,电力电缆过轨保护钢管弯成 S 形,预埋时 S 形管所在平面与水平面呈45°夹角以满足电缆敷设要求。4、侧壁预埋管：在隧道内得洞室余长电缆腔与洞室侧壁之间预埋２根φ50 热浸塑钢管，预埋管位置距洞室侧壁交叉口 1、5 ｍ，预埋管一端通至专用洞室余长电缆腔内露头，另一端通至洞室侧壁距地面 1、3 ｍ处露头。5、各预埋管内预穿 φ4mm 铁丝２根,其两端缠绕在管口,且管口临时封堵,以免杂物掉入，各管线露头不小于１ｍ.2、2 专业洞室及无线直放站过轨布设（具体布设见下图）专用洞及无线直放站过轨管布设图1、电力...
